Schaltschrank-Konfiguration im Überblick
ACS880-14 und -34 Konfigurationen in Rittal TS 8 Schränken

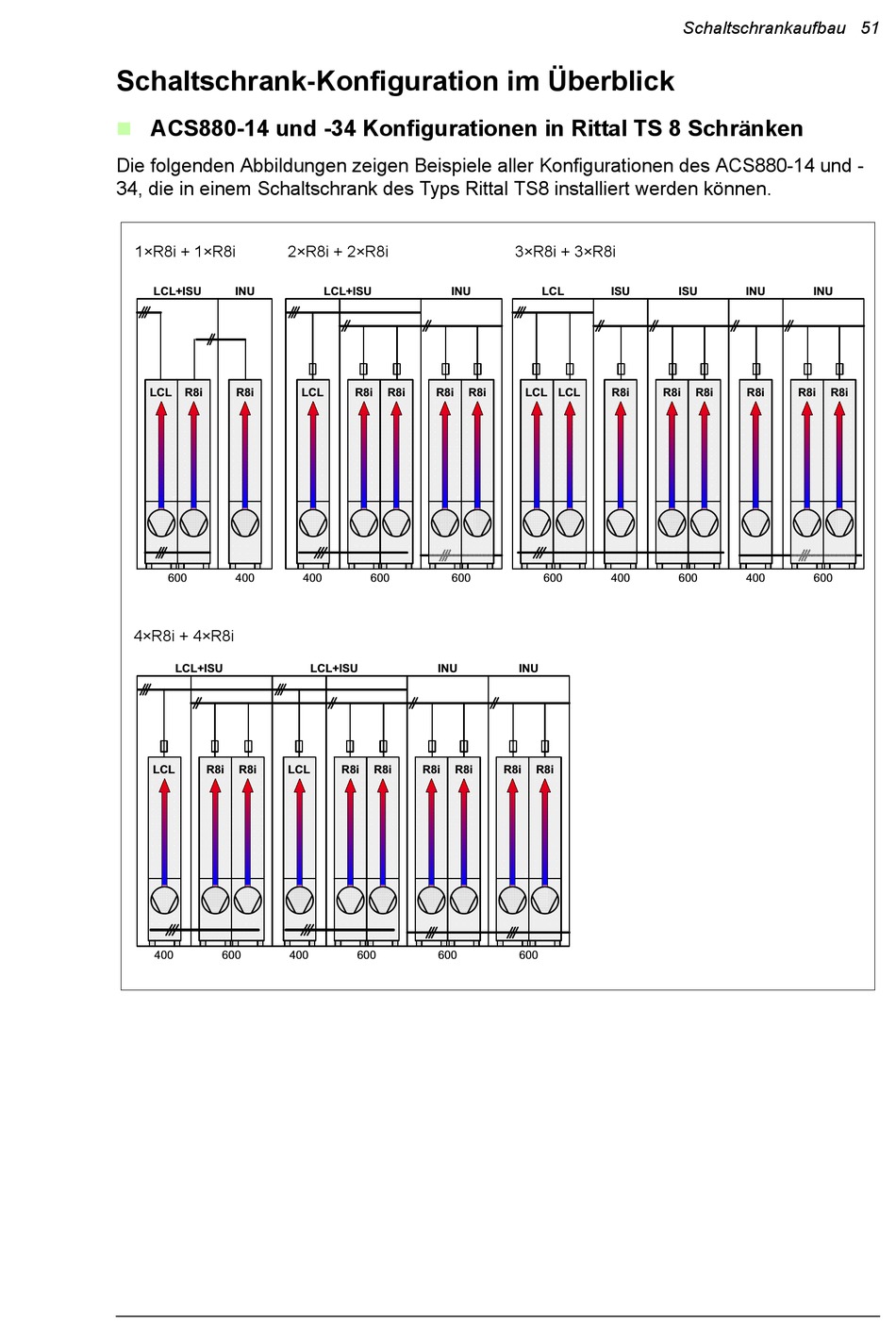

Die folgenden Abbildungen zeigen Beispiele aller Konfigurationen des ACS880-14 und -
34, die in einem Schaltschrank des Typs Rittal TS8 installiert werden können.
1×R8i + 1×R8i
LCL+ISU
INU
LCL
R8i
R8i
600
400
4×R8i + 4×R8i
LCL+ISU
LCL
R8i
R8i
400
600
2×R8i + 2×R8i
LCL+ISU
INU
LCL
R8i
R8i
R8i
400
600
600
LCL+ISU
INU
LCL
R8i
R8i
R8i
R8i
400
600
600
3×R8i + 3×R8i
LCL
ISU
R8i
LCL LCL
R8i
600
400
INU
R8i
R8i
600
Schaltschrankaufbau 51
