Eignung des Gerätes für die zu messenden
Medien beachten.
•
Maximaldrücke beachten.
•
Vor Inbetriebnahme ist die Dichtheit der
Druckanschlussleitungen zu prüfen.
Nicht in die Druckanschlüsse blasen!
Die Druckmessleitungen sind möglichst kurz zu hal-
ten und ohne scharfe Krümmungen zu verlegen,
um das Auftreten störender Verzugzeiten zu ver-
meiden.
Die Druckanschlüsse sind mit (+) und (-) Symbolen
am Gerät gekennzeichnet. Bei Differenzdruckmes-
sungen wird der höhere Druck an der (+) -Seite und
der niedrigere Druck an der (-) -Seite des Gerätes
angeschlossen.
4.2

Elektroanschluss

•
Nur durch autorisiertes und qualifiziertes
Fachpersonal.
•
Der elektrische Anschluss des Gerätes ist ge-
mäß den relevanten Vorschriften des VDE so-
wie den Vorschriften des örtlichen EVU durch-
zuführen.
•
Vor elektrischem Anschluss Anlage freischal-
ten.
•
Verbrauchsangepasste Sicherungen vorschal-
ten.

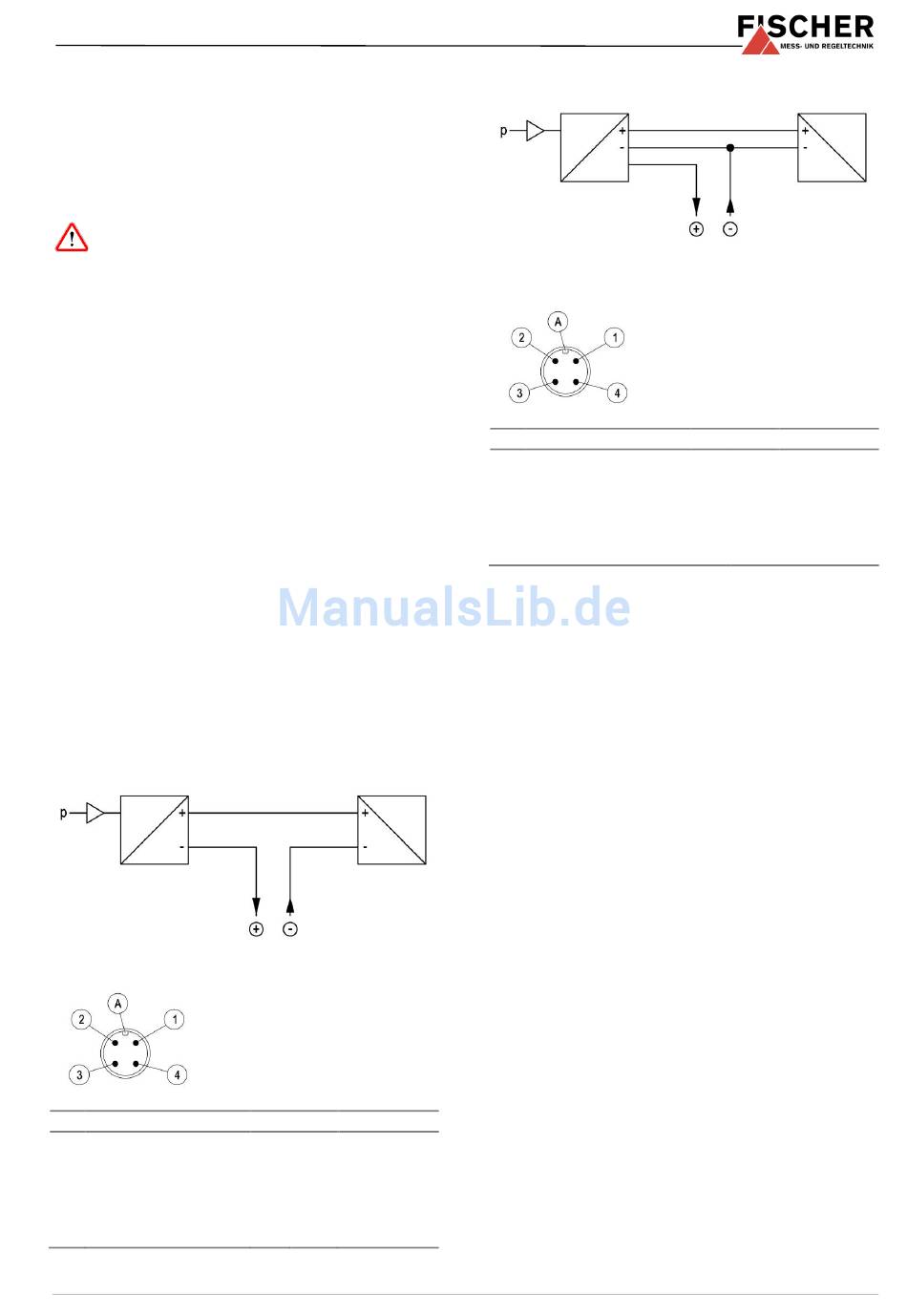

Stromausgang 4 ... 20 mA
4.2.1
+U /+Sig
b
Eing.
-U /-Sig
b
Transmitter
Steckerbelegung
Pin Signalname
1 Versorgung/Ausgang +U
2 n.c.
3 Versorgung/Ausgang -U
4 n.c.
A Codierung
+U
b AC
-U
b
DC
Versorgung
Ausgang
4...20 mA
Kabelfarbe
+Sig braun
b
weiss
-Sig blau
b
schwarz
Spannungsausgang 0...10V
4.2.2
+U
b
Eing.
-U /-Sig
b
+Sig
Ausg.
Transmitter
Steckerbelegung
Pin Signalname
1
Versorgung
2 n.c.
3 Versorgung/Ausgang -U
4 Ausgang
A Codierung
5

Inbetriebnahme

Voraussetzung für die Inbetriebnahme ist die ord-
nungsgemäße Installation aller elektrischen Versor-
gungs- und Messleitungen.
Vor Inbetriebnahme ist die Dichtheit der Druckan-
schlussleitungen zu prüfen.
6

Wartung

Das Gerät ist wartungsfrei. Um einen zuverlässigen
Betrieb und eine lange Lebensdauer des Gerätes
sicherzustellen, empfehlen wir dennoch eine regel-
mäßige Prüfung des Gerätes in folgenden Punkten:
•
Überprüfung der Funktion in Verbindung mit
Folge-Komponenten.
•
Kontrolle der Druckanschlussleitungen auf
Dichtheit.
•
Kontrolle der elektrischen Verbindungen.
Die genauen Prüfzyklen sind den Betriebs- und
Umgebungsbedingungen anzupassen. Beim Zu-
sammenwirken mit anderen Geräten sind auch de-
ren Betriebsanleitungen zu beachten.
7

Transport

Das Messgerät ist vor grober Stoßeinwirkung zu
schützen. Der Transport ist in der Originalverpa-
ckung oder einer geeigneten Transportverpackung
durchzuführen.
(nur auf Anfrage)
+U
AC
b
-U
b
DC
Versorgung
Ausgang
0...10 V
Kabelfarbe
+U braun
b
weiss
-Sig blau
b
+Sig schwarz
