3.2
Anschlusstechnik
A-kodierter M12-Anschluss für die Versorgungsspannung mit integriertem Schalteingang und -ausgang.
D-kodierter M12-Anschluss für den Ethernet-Anschluss.
3.3
Anzeigen und Bedienelemente
3.3.1
Anzeige- und Bedienelemente im Bedienfeld
Betriebsartenwahlschalter und Betriebsarten-Anzeige
• Betriebsartenwahlschalter [MODE]
Mit dem Betriebsartenwahlschalter wird zwischen den Betriebsarten des Gerätes umgeschaltet;
siehe Kapitel 6 „In Betrieb nehmen".
• Betriebsarten-LEDs AUT, MAN, ADJ, LAS, LLC
Die Betriebsarten-LEDs zeigen die aktive Betriebsart an.
1
2
3
4
5
6

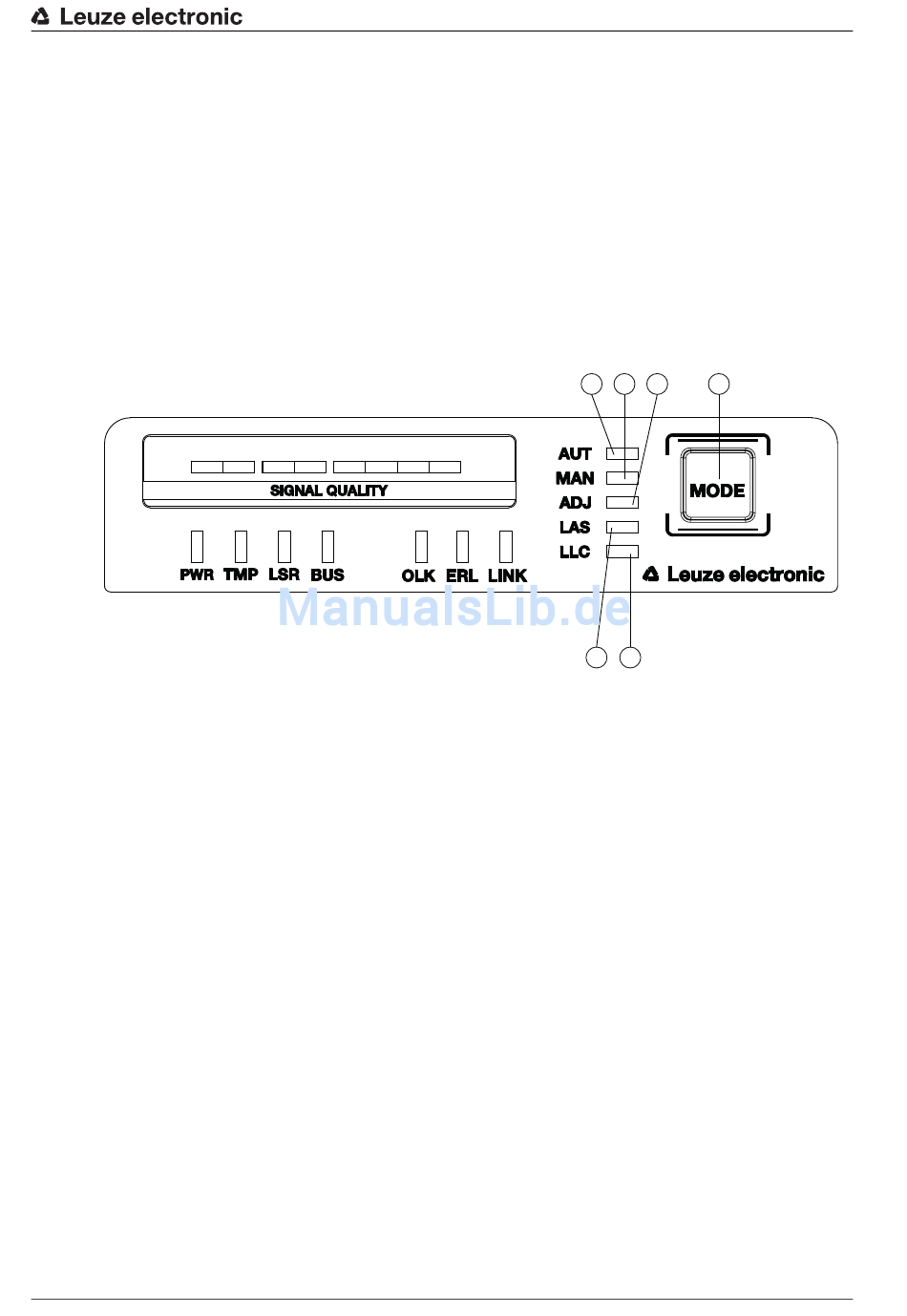

Bild 3.3:
Betriebsarten-LEDs und Betriebsartenwahlschalter
Leuze electronic
AUT – Automatik
MAN – Manuell
ADJ – Ausrichten (Adjust)
LAS – Ausrichtlaser Montage-Unterstützung
LLC – Link Loss Counter
MODE – Betriebsartenwahlschalter
1
4
DDLS 508
Gerätebeschreibung
2
3
6
5
