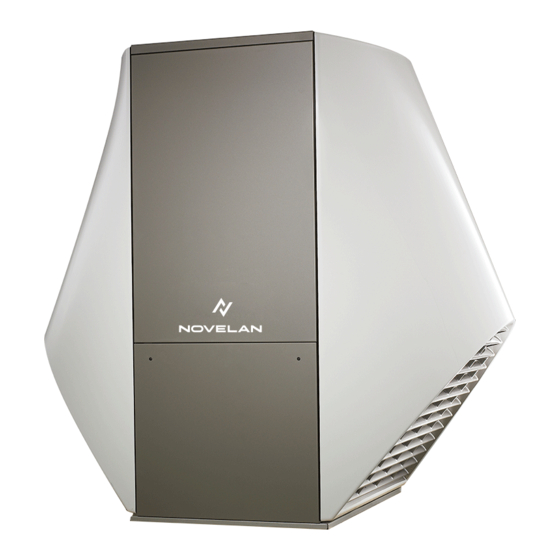

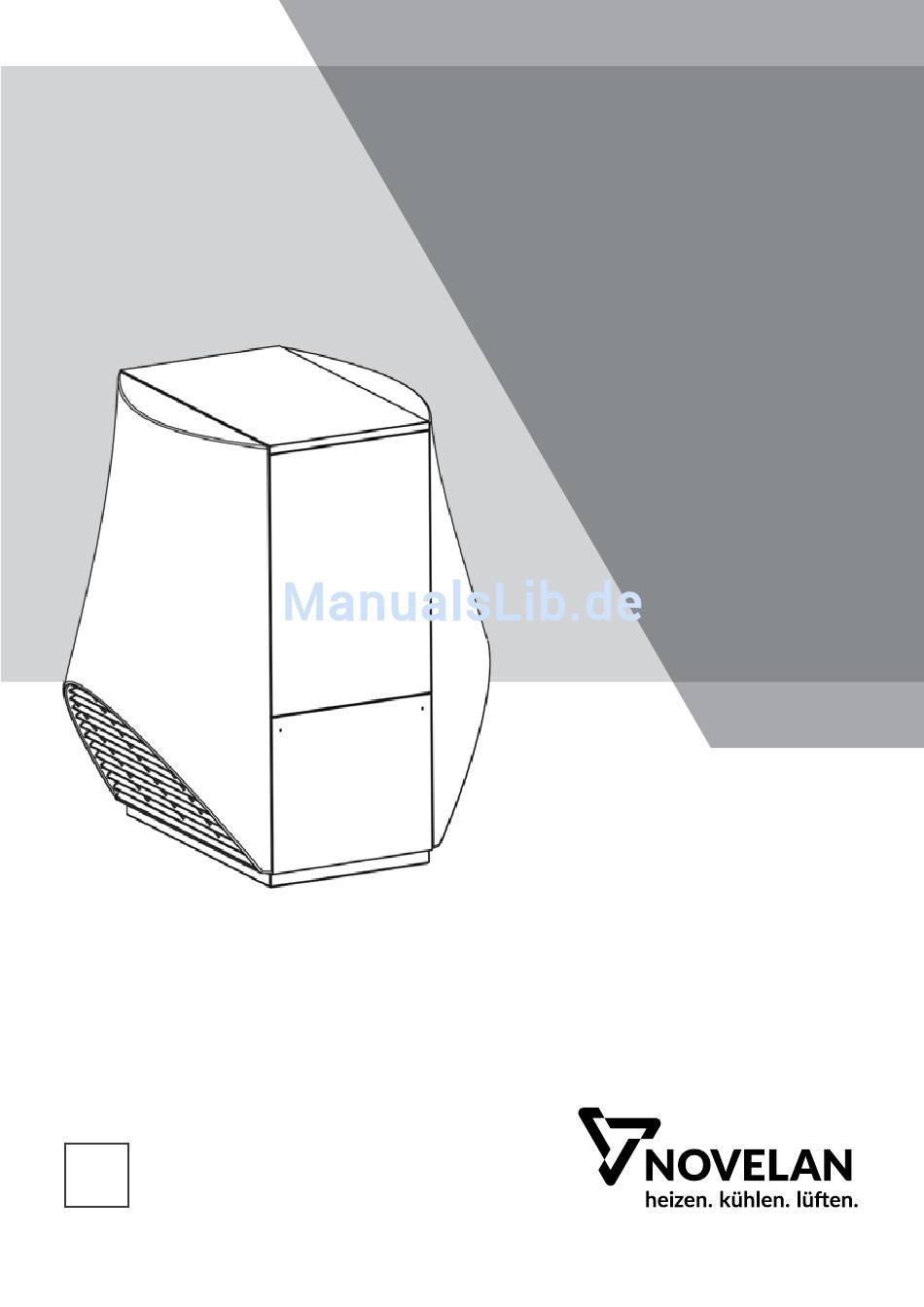

- Seite 1 Betriebsanleitung Luft/Wasser Wärmepumpen Außenaufstellung LA – Serie 83054203gDE - Originalbetriebsanleitung - Technische Änderungen vorbehalten. w w w.novelan.com...
-
Seite 2: Bitte Zuerst Lesen
Sachschäden führen könnte. HINWEIS Hervorgehobene Information. ENERGIESPAR-TIPP € Steht für Ratschläge, die helfen, Energie, Roh- stoffe und Kosten zu sparen. Verweis auf andere Abschnitte in der Betriebs- anleitung. Verweis auf andere Unterlagen des Herstellers. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 3: Inhaltsverzeichnis
EG-KONFORMITÄTSERKLÄRUNG ..........75 ELEKTRISCHE ANSCHLUSSARBEITEN........20 SPÜLEN, BEFÜLLEN UND ENTLÜFTEN DER ANLAGE ..23 Wasserqualität des Füll- und Ergänzungswassers nach VDI 2035 ......23 ISOLATION DER HYDRAULISCHEN ANSCHLÜSSE ....25 ÜBERSTRÖMVENTIL EINSTELLEN ..........25 INBETRIEBNAHME ................26 Sicherheitstemperaturbegrenzer ........26 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 4: Bestimmungsgemässer Einsatz
Gerät enthält Kältemittel! EG-Konformität Tritt Kältemittel durch ein Leck aus, drohen Personen- und Umweltschäden. Daher: – Anlage abschalten. Das Gerät trägt das CE-Zeichen. – Den vom Hersteller autorisierten Kun- EG-Konformitätserklärung. dendienst verständigen. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 5: Kundendienst
Herstellers. ACHTUNG Aktuelle Liste sowie weitere Partner des Herstellers sie- Die Wärmepumpe ausschließlich im Außenbe- he unter www.novelan.com. reich aufstellen und nur mit Außenluft als Wär- mequelle betreiben. Die luftführenden Seiten dürfen nicht verengt oder zugestellt werden. Gewährleistung / Garantie Maßbild und Aufstellungsplan zum jeweiligen... -
Seite 6: Funktionsweise Von Wärmepumpen
Hei- zungsanlagen eingesetzt werden. ENERGIESPAR-TIPP € Bevorzugen Sie Stosslüftung. Gegenüber dau- Übersicht „Technische Daten / Lieferumfang“. ernd geöffneten Fenstern reduziert dieses Lüf- tungsverhalten Energieverbrauch schont Ihren Geldbeutel. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 7: Pflege Des Geräts
Schutzgitter der Luftumlenkhauben kommen. Um einen störungsfreien Betrieb zu gewährleisten, muß das Eis in regelmässigen Abständen entfernt werden! Am Besten schließen Sie einen Wartungsvertrag mit ei- ner Heizungsinstallationsfirma. Sie wird die nötigen Wartungsarbeiten regelmässig veranlassen. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 8: Lieferumfang
Heizungs- und Wärmepumpenregler in der Ausführung als Wandregler oder integriert in der LA Compact Stati- on (bei Leistungsbereich 7 – 18 kW) sowie Steuer- und Fühlerleitungen sind funktionsnotwendiges Zubehör, das Sie separat bestellen müssen. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 9: Aufstellung Und Montage
Vorschriften, ACHTUNG Verordnungen und Richtlinien einhalten. Gerät nicht mehr als maximal 45° neigen (Gilt für jede Richtung). HINWEIS Schallangaben des jeweiligen Gerätetyps be- achten. Übersicht „Technische Daten / Lieferumfang“, Abschnitt „Schall“. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 10: Schall
31,9 31,4 30,9 30,4 49,5 43,4 42,1 40,9 39,9 38,2 37,4 36,7 36,1 35,5 34,9 34,4 33,9 33,4 52,5 46,4 45,1 43,9 42,9 41,2 40,4 39,7 39,1 38,5 37,9 37,4 36,9 36,4 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 11 37,9 37,4 36,9 36,4 55,5 49,4 48,1 46,9 45,9 44,2 43,4 42,7 42,1 41,5 40,9 40,4 39,9 39,4 58,5 52,4 51,1 49,9 48,9 47,2 46,4 45,7 45,1 44,5 43,9 43,4 42,9 42,4 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 12 Pegelzunahme aus folgendem Diagramm: Q = 4 Pegeldifferenz in dB Beispiel: Beträgt die Pegeldiffernes zweier ungleicher Q = 8 Schallquellen 5 dB ergibt sich eine Pegelzunahme von zusätzlich 1,2 dB. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 13: Vorbereitung Der Aufstellung
LA 7.1… / LA8.1…: Fassadierungen an der Schaltkastenseite (=Bedien- seite) sowie Wasseranschlussseite vom Gerät ab- nehmen… Schnellverschlussschrauben lösen. Um 90° nach links drehen… 1 Schnellverschlussschrauben 2 Untere Fassadierung Schnellverschlussschrauben lösen. Um 90° nach links drehen… 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 14: Anheben Des Geräts Mit Rohren
Gerät vorbeiführen… durch die Bohrungen im Rahmen führen… An der Wasseranschlussseite Rohre durch die Boh- rungen herausführen… LA 7.1… / LA 8.1…: LA 7.1… / LA 8.1…: LA 10.1… bis LA 18…: 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 15: Anheben Des Geräts Mit Dem Kran
Arbeiten die beiden Luftum- lenkhauben an das Gerät montieren. A Vorderansicht (Bedienseite) B Seitenansicht 1 Sofern noch nicht geschehen, untere Fassadie- rungen an der Schaltkasten- sowie Wasseran- schlussseite vom Gerät abnehmen… 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 16 2 Messingbuchse am Geräterahmen 1 Gerätedeckel 2 obere Fassadierungen Der Gerätedeckel wurde durch die oberen Fassa- dierungen fixiert. Nach der Demontage der oberen Fassadierungen liegt er nun lose auf. Gerätedeckel abheben und sicher abstellen… 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 17: Montage / Anschluss An Den Heizkreis
Übersicht „Technische Daten / Lieferumfang“, Abschnitt „Heizkreis, Pufferspeicher“. ACHTUNG Bei den Anschlußarbeiten die Anschlüsse am Gerät immer gegen Verdrehen sichern, um die Kupferrohre im Innern des Geräts vor einer Be- schädigung zu schützen. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 18 Kontakt mit Kältemittelrohren entstehen kann. Sicherstellen, dass frostfreier Kondensatwasserab- lauf gewährleistet ist. Aufstellungsplan zum jeweiligen Gerätetyp. Planungshandbuch Wärmepumpe. 1 Anschluss Heizwasser-Eintritt (Rücklauf) 2 Anschluss Heizwasser-Austritt (Vorlauf) Leerrohre geräteseitig abdichten. 3 Kondensatwasserschlauch 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 19: Kondensatablauf
„Überströmventil einstellen“, Seite 25 benötigt zusätzlich (parallel) zum Heizkreis einen weite- ren Heizwasserkreis. Bei der Einbindung darauf achten, dass die Trinkwarmwasserladung nicht durch den Puf- ferspeicher des Heizkreises geführt wird. Unterlagen „Hydraulische Einbindung“. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 20: Trinkwarmwasserspeicher
Leistungsanschluss der Wärmepumpe nicht notwendig. Der Leistungsanschluss erfolgt an den Anschlussdosen auf der Wasseranschlussseite. Falls Gerät geschlossen, Fassadierung öffnen… „Vorbereitung der Aufstellung“ Anschlussdosen öffnen… LA 7.1… / LA 8.1…: 1 Anschlussdose Elektroheizelement 2 Anschlussdose Verdichter 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 21 ACHTUNG Die Leistungsversorgung für die Wärmepumpe muß mit einem allpoligen Sicherungsauto- maten mit mindestens 3mm Kontaktabstand nach IEC 60947-2 ausgestattet werden. Höhe des Auslösestroms beachten. Übersicht „Technische Daten / Lieferumfang“, Abschnitt „Elektrik“. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 22 (Q6) auf 2 (3) bzw. 4 kW (6 kW) umgeklemmt Steuer- und Fühlerleitungen in einem Schutzrohr werden. bis zur Gebäudedurchführung und von da aus wei- ter bis zum Heizungs- und Wärmepumpenregler verlegen… Näheres dem Aufkleber auf dem Elektroheizele- ment entnehmen. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 23: Spülen, Befüllen Und Entlüften Der Anlage
- die Richtwerte für das Heizwasser eingehalten werden - und eine regelmäßige Wartung und Instandhaltung durchgeführt wird. Ein Anlagenbuch, in dem relevante Planungsdaten ein- getragen werden, soll geführt werden (VDI 2035). 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 24: Kalk - Der Energiekiller
Heizungsanlagen der Fall ist, darf ein pH- Wert von 8,5 nicht überschritten werden!, denn sonst droht Korrosion – Aluminium wird ohne die Anwesen- heit von Sauerstoff angegriffen. Somit muß neben der 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 25: Isolation Der Hydraulischen Anschlüsse
Spreizung zwischen Vor- und Rücklauftem- peratur folgendermaßen eingestellt ist: Außentemperatur Einstellempfehlung -10 °C 0 °C 10 °C 20 °C 30 °C 10 K Ventile zum Heizkreis öffnen… Heizungs- und Wärmepumpenregler zurückstellen. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 26: Inbetriebnahme
Rohrsysteme und Komponenten der Anlage dicht sind. Fertigstellungsanzeige für Wärmepumpenanlagen sorgfältig ausfüllen und unterschreiben… Homepage des Herstellers. Innerhalb Deutschlands und Österreichs: Fertigstellungsanzeige für Wärmepumpenanlagen und Grobcheckliste an den Werkskundendienst des Herstellers senden… 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 27: Demontage
AUSBAU DER PUFFERBATTERIE ACHTUNG Vor der Verschrottung des Heizungs- und Wär- mepumpenreglers die Pufferbatterie auf der Prozessorplatine entfernen. Die Batterie kann mit einem Schraubendreher herausgeschoben werden. Batterie und elektronische Bauteile um- weltgerecht entsorgen. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 28: Technische Daten / Lieferumfang
Schwingungsentkopplungen Heizkreis im Lieferumfang: • ja — nein DE813517 *) abhängig von Bauteiltoleranzen und Durchfluss **) örtliche Vorschriften beachten n.n. = nicht nachweisbar w.w. = wahlweise ¹) Heizwasser Rücklauf ²) Heizwasser Vorlauf 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 29 — ı — ı — — ı — ı — — ı — ı — — ı — ı — — — — — — — — — 813510d 813511d 813512c 813513c 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 30 Schwingungsentkopplungen Heizkreis im Lieferumfang: • ja — nein DE813517 *) abhängig von Bauteiltoleranzen und Durchfluss **) örtliche Vorschriften beachten n.n. = nicht nachweisbar w.w. = wahlweise ¹) Heizwasser Rücklauf ²) Heizwasser Vorlauf 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 31 — ı — ı — — ı — ı — — ı — ı — — ı — ı — — — — — — — — — 813514c 813515d 813516d 813507d 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 32: Leistungskurven
Coefficient of performance / Leistungszahl Verdichter ∆p” Druckverlust Wärmepumpe Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW 71A Seite: 1/1 - / PEP030-2009 / Opel / 14.04.10 Zeichnungsnummer: 823150 Datei: 823150 Leistungs- Druckverlustkurven LW 71A.xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 33 Druckverlust Wärmepumpe Coefficient of performance / Leistungszahl Verdichter ∆p” Druckverlust Wärmepumpe Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW 81A Seite: 1/1 - / PEP030-2010 / Opel / 16.03.10 Zeichnungsnummer: 823151 Datei: 823151 Leistungs- Druckverlustkurven LW81A.xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 34 Coefficient of performance / Leistungszahl ∆p” Druckverlust Wärmepumpe Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW 101 (A) Seite: 1/1 - / PEP026-2009 / Opel / 16.04.10 Zeichnungsnummer: 823152 Datei: 823152 Leistungs- Druckverlustkurven LW 101 (A).xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 35 Coefficient of performance / Leistungszahl ∆p” Druckverlust Wärmepumpe Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW 121 (A) Seite: 1/1 - / PEP027-2009 / Opel / 16.04.10 Zeichnungsnummer: 823153 Datei: 823153 Leistungs- Druckverlustkurven LW 121 (A).xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 36 Coefficient of performance / Leistungszahl ∆p” Druckverlust Wärmepumpe Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW 140 (L;A) Seite: 1/1 - / PEP028-2009 / Opel / 16.03.10 Zeichnungsnummer: 823154 Datei: 823154 Leistungs- Druckverlustkurven LW140 (L;A).xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 37 Coefficient of performance / Leistungszahl ∆p” Druckverlust Wärmepumpe Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW180 (L;A) Seite: 1/1 - / PEP 028/2009 / Opel / 26.04.10 Zeichnungsnummer: 823155 Datei: 823155 Leistungs- Druckverlustkurven LW180 (L;A).xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 38 Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW251 (L;A) Seite: 1/1 - / PEP 029/2009 / Opel / 11.05.10 Zeichnungsnummer: 823156a a / PEP 029/2009 / Opel / 05.07.10 Datei: 823156a Leistungs- Druckverlustkurven LW251 (L;A).xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 39 Verdichter Leistungs-Druckverlustkurven Bezeichnung: Änd./Ä.M./Ersteller/Datum LW310 (L;A) Seite: 1/1 - / PEP 020/2009 / Opel / 25.11.09 Zeichnungsnummer: 823147a a / PEP 020/2009 / Opel / 22.04.10 Datei: 823147a Leistungs- Druckverlustkurven LW310 (L;A).xls 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 40: Massbilder
LA 7.1… – LA 8.1… Maßbilder Legende: DE819373 Alle Maßangaben in mm. Vorderansicht Seitenansicht PEP 030/2009 Draufsicht Zust. Änderungstext Heizwasser-Austritt (Vorlauf) R 1" Heizwasser-Eintritt (Rücklauf) R 1" Kondensatschlauch Durchmesser 36 mm Lufteintritt Luftaustritt 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 41 ÄM 00 PEP 0 PEP 0 Heizwasser Austritt (Vorlauf) R 1" PEP 0 PEP 0 Heizwasser Eintritt (Rücklauf) R 1" ÄM 99 ÄM 99 Kondensatschlauch Außen-Ø 36x3 PEP 0 Grundplatte Zust. Ände Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 42 (Schnitt, ohne Fassade und Hutzen) Luftrichtung Vorderansicht Seitenansicht Draufsicht ÄM 007/2014 17.3.2014 (Schnitt, ohne Fassade und Hutzen) Zust. Änderungstext Datum Heizwasser Austritt (Vorlauf) R 1" Heizwasser Eintritt (Rücklauf) R 1" Kondensatschlauch Außen-Ø 36x3 Grundplatte Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 43 (Schnitt, ohne Fassade und Hutzen) Grundplatte Seitenansicht Luftrichtung Draufsicht (Schnitt, ohne Fassade und Hutzen) Heizwasser Austritt (Vorlauf) R 1 1/4" Heizwasser Eintritt (Rücklauf) R 1 1/4" Kondensatschlauch Außen- Ø 36x3 ÄM 00 Grundplatte Zust. Ände Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 44 ÄM 007/2014 13.3.2014 Vorderansicht Zust. Änderungstext Datum Seitenansicht Draufsicht (Schnitt, ohne Fassade und Hutzen) Heizwasser Austritt (Vorlauf) R 1 1/4" Heizwasser Eintritt (Rücklauf) R 1 1/4" Kondensatschlauch Außen- Ø 36x3 Grundplatte Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 45 (Schnitt, ohne Fassade und Hutzen) Heizwasser Austritt (Vorlauf) R 1 1/2" Heizwasser Eintritt (Rücklauf) R 1 1/2" ÄM 00 ÄM 00 Kondensatschlauch Außen- Ø 36x3 ÄM 99 ÄM 99 Grundplatte PEP 0 Luftrichtung Zust. Ände 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 46: Aufstellungspläne La 7.1
Aussparung im Sockel Nahwärmerohr für Heizwasser Vor-/ Rücklauf *) Leerrohr für Elektrokabel Durchmesser mindestens 70mm *) ÄM 999/201 Kondensatwasserablauf Durchmesser mindestens 50mm *) PEP 030/20 Sockel Zust. Änderungst Lufteintritt Luftaustritt siehe Planungsunterlagen 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 47: Aufstellungsplan
Alle Maßangaben in mm. Vorderansicht Draufsicht ≥ … Mindestabstände Aussparung im Sockel ≥... Nahwärmerohr für Heizwasser Vor-/ Rücklauf Leerrohr für Elektrokabel Durchmesser mindestens 70mm Kondensatwasserablauf Durchmesser mindestens 50mm wasserdurchlässige Fläche (Kies,…) im Luftaustrittsbereich Sockel Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 48 Draufsicht ≥ … Mindestabstände ≥ ... Aussparung im Sockel Nahwärmerohr für Heizwasser Vor-/ Rücklauf Leerrohr für Elektrokabel Durchmesser mindestens 70mm Kondensatwasserablauf Durchmesser mindestens 50mm wasserdurchlässige Fläche (Kies,…) im Luftaustrittsbereich Sockel Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com Zust.
- Seite 49 ≥ … Mindestabstände ≥ ... Aussparung im Sockel Nahwärmerohr für Heizwasser Vor-/ Rücklauf Leerrohr für Elektrokabel Durchmesser mindestens 70mm Kondensatwasserablauf Durchmesser mindestens 50mm wasserdurchlässige Fläche (Kies,…) im Luftaustrittsbereich Sockel Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com Zust. Ä...
- Seite 50 Vorderansicht ≥ ... Draufsicht ≥ … Mindestabstände Aussparung im Sockel Nahwärmerohr für Heizwasser Vor-/ Rücklauf Leerrohr für Elektrokabel Durchmesser mindestens 70mm Kondensatwasserablauf Durchmesser mindestens 50mm wasserdurchlässige Fläche (Kies,…) im Luftaustrittsbereich Sockel Luftrichtung 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 51 ≥ ... Draufsicht ≥ … Mindestabstände Aussparung im Sockel Nahwärmerohr für Heizwasser Vor-/ Rücklauf Leerrohr für Elektrokabel Durchmesser mindestens 70mm Kondensatwasserablauf Durchmesser mindestens 50mm wasserdurchlässige Fläche (Kies,…) im Luftaustrittsbereich Sockel Luftrichtung Zust. 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 52: Reihenspeicher
LA 7.1 – LA 25.1 Reihenspeicher 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 53: Trennspeicher
Trennspeicher LA 7.1 – LA 25.1 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 54: Reihenspeicher
LA 31 Reihenspeicher 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 55: Trennspeicher
Trennspeicher LA 31 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... -
Seite 56: Legende Hydraulische Einbindung
83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com Technische Änderungen vorbehalten | 83054500cDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 57: Klemmenpläne La 7.1 - La 8.1
Klemmenplan LA 7.1 – LA 8.1 3~PE/400V/50Hz 3~N/PE/400V/50Hz 3~N/PE/400V/50Hz 1~N/PE/230V/50Hz B10 A ZW2/SST 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 58 LA 10.1 – LA 25.1 Klemmenplan 3~N/PE/400V/50Hz 3~N/PE/400V/50Hz 3~N/PE/400V/50Hz 1~N/PE/230V/50Hz B10 A ZW2/SST 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 59 Klemmenplan LA 31 3~PE/400V/50Hz 3~N/PE/400V/50Hz 3~N/PE/400V/50Hz 1~N/PE/230V/50Hz B10 A ZW2/SST 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 60: Stromlaufpläne La 7.1 - La 8.1
LA 7.1 – LA 8.1 Stromlaufplan 1/2 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 61 Stromlaufplan 2/2 LA 7.1 – LA 8.1 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 62 LA 10.1 – LA 12.1 Stromlaufplan 1/2 +10V 0-10V 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 63 Stromlaufplan 2/2 LA 10.1 – LA 12.1 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 64 LA 14 Stromlaufplan 1/2 +10V +24V 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 65 Stromlaufplan 2/2 LA 14 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 66 LA 18 Stromlaufplan 1/2 +10V +24V 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 67 Stromlaufplan 2/2 LA 18 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 68 LA 25.1 Stromlaufplan 1/3 +10V +24V 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 69 Stromlaufplan 2/3 LA 25.1 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 70 LA 25.1 Stromlaufplan 3/3 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 71 Stromlaufplan 1/3 LA 31 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 72 LA 31 Stromlaufplan 2/3 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 73 Stromlaufplan 3/3 LA 31 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
- Seite 74 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com...
-
Seite 75: Eg-Konformitätserklärung
2011/65/EG * Druckgerätebaugruppe Kategorie: Modul: Benannte Stelle: TÜV-SÜD Industrie Service GmbH (Nr.:0036) Firma: Ort, Datum: Kasendorf, 14.12.2015 ait-deutschland GmbH Industrie Str. 3 93359 Kasendorf Germany Unterschrift: Jesper Stannow Leiter Entwicklung Heizen DE818154d 83054203gDE – Originalbetriebsanleitung – Technische Änderungen vorbehalten. www.novelan.com... - Seite 76 Novelan – eine Marke der ait-deutschland GmbH Industriestraße 3 · 95359 Kasendorf info@novelan.com www.novelan.com Technische Änderungen vorbehalten.
