1.01/Systemhandbuch JUMO mTRON

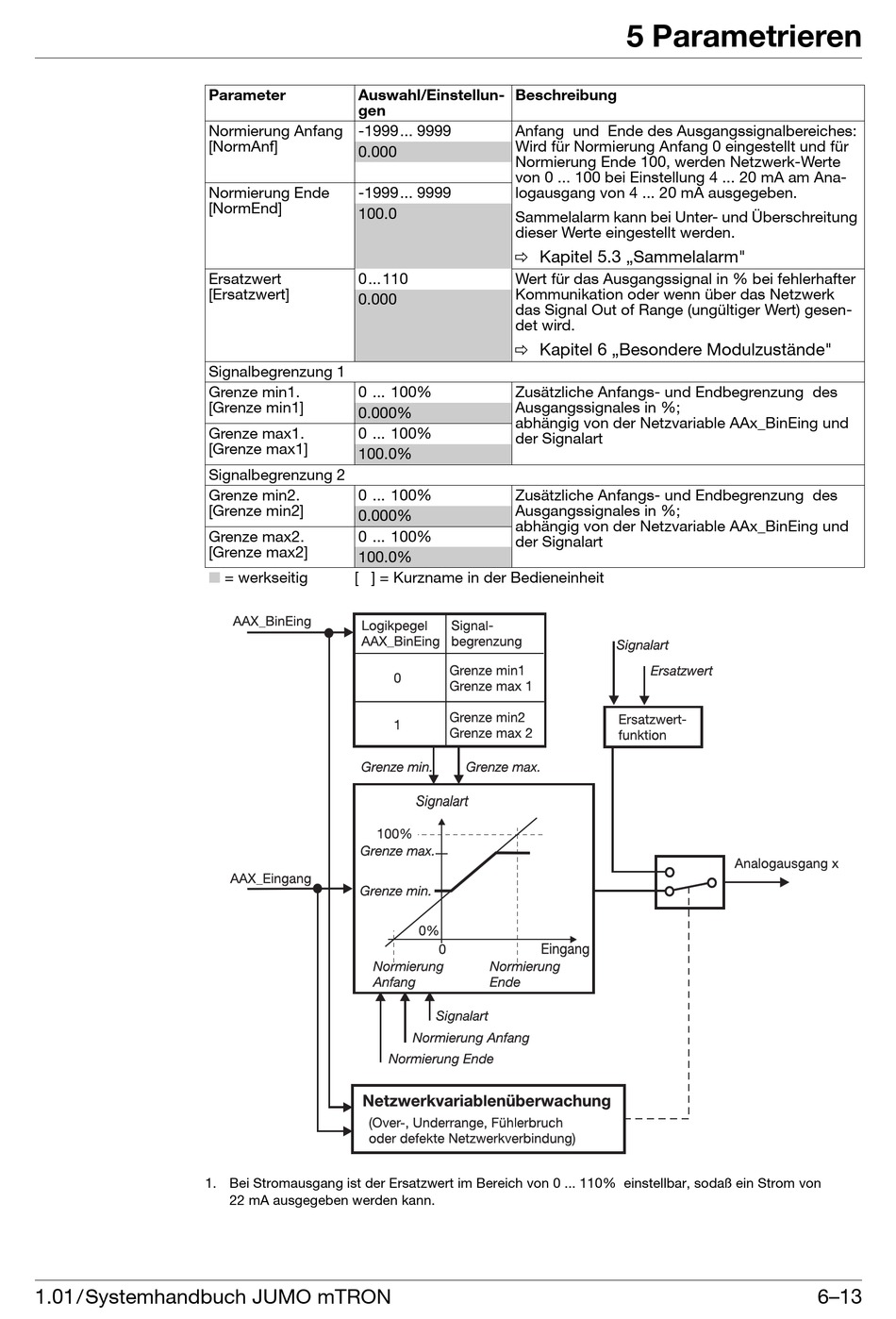

Parameter Auswahl/Einstellun-
gen
Normierung Anfang -1999... 9999
[NormAnf]
0.000
Normierung Ende -1999... 9999
[NormEnd]
100.0
Ersatzwert 0...110
[Ersatzwert]
0.000
Signalbegrenzung 1
Grenze min1. 0 ... 100%
[Grenze min1]
0.000%
Grenze max1. 0 ... 100%
[Grenze max1]
100.0%
Signalbegrenzung 2
Grenze min2. 0 ... 100%
[Grenze min2]
0.000%
Grenze max2. 0 ... 100%
[Grenze max2]
100.0%
I
= werkseitig [ ] = Kurzname in der Bedieneinheit
1. Bei Stromausgang ist der Ersatzwert im Bereich von 0 ... 110% einstellbar, sodaß ein Strom von
22 mA ausgegeben werden kann.
5 Parametrieren
Beschreibung
Anfang und Ende des Ausgangssignalbereiches:
Wird für Normierung Anfang 0 eingestellt und für
Normierung Ende 100, werden Netzwerk-Werte
von 0 ... 100 bei Einstellung 4 ... 20 mA am Ana-
logausgang von 4 ... 20 mA ausgegeben.
Sammelalarm kann bei Unter- und Überschreitung
dieser Werte eingestellt werden.
v Kapitel 5.3 „Sammelalarm"
Wert für das Ausgangssignal in % bei fehlerhafter
Kommunikation oder wenn über das Netzwerk
das Signal Out of Range (ungültiger Wert) gesen-
det wird.
v Kapitel 6 „Besondere Modulzustände"
Zusätzliche Anfangs- und Endbegrenzung des
Ausgangssignales in %;
abhängig von der Netzvariable AAx_BinEing und
der Signalart
Zusätzliche Anfangs- und Endbegrenzung des
Ausgangssignales in %;
abhängig von der Netzvariable AAx_BinEing und
der Signalart
6–13
