(Leuchtensteckverbinder). 2.4 Vor dem Lösen bzw. Anschließen des Lampenkabels an der Lampensteck- verbindung ist das Gerät auszuschalten. Es dürfen nur original ARRI Lampenkabel mit für die Lampenleistung zugelassenem Querschnitt zum Anschluß der Leuchte an das Vorschaltgerät verwendet werden. Der Betrieb von Leuchten anderer Hersteller als ARRI am Vorschaltgerät ist nicht zulässig.

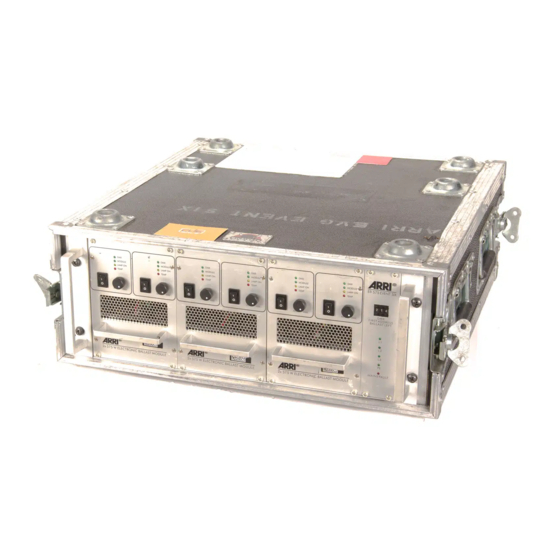

Bedienungsanleitung vorgegebenen Umgebungsbedingungen betreiben. 3. Produktbeschreibung Das Elektronische Vorschaltgerät EB 200/575/1200 Multiple Function von ARRI ist für den Betrieb von bis zu sechs 200 W bzw. 575 W oder bis zu drei 1200 W Scheinwerfern über ein ARRI Multicore System vorgesehen (siehe Abb. 1, Seite 14).
4.1 Inbetriebnahme EB 200/575/1200 Prüfen, ob sich die ON/OFF-Schalter aller Leistungseinheiten in der OFF-Stellung befinden Bis zu sechs geprüfte Leuchten über ein passendes ARRI Multicore System an das EVG anschließen (siehe Abb. 1, Seite 14). EVG mit Netzspannung versorgen Die drei grünen LEDs "L1", "L2" und "L3" auf an der rechten Seite der EVG-...
Anschlag min., rechter Anschlag max. Leistung). 4.4 Bedienung über DMX 512 Fernsteuerung. Das EB 200/575/1200 kann über eine digitale DMX 512 Fernsteuerung bedient werden. Die Anschlußbuchsen für die Fernsteuerung befinden sich auf der Geräterückseite. Mit dem dreistelligen dezimalen Schalter an der Gerätefront werden die Adressen der Module eingestellt.
Deutsch LICHTTECHNIK 6. Störungssuche 6.1 Wird das EVG mit der richtigen Netzspannung versorgt? Der zulässige Bereich ist auf dem Typenschild vermerkt. EVG für mehrere Netzspannungsbereiche schalten automatisch um. 6.2 EVG ans Netz anschließen und den Schutzleiteranschluß am Vorschaltgerät prüfen (LED „PE“ muß leuchten). 6.3 Spannungsversorgung prüfen: Die drei LEDs "L1,"...
LICHTTECHNIK Anzeige Leuchtenerkennung Anzeige Betriebszustand Indication of Lamp Detection Indication of Operating Condition 200 W 200 W MODULE MODULE 575W 575W LAMP ON LAMP ON 1200 W TEMP TEMP ERROR Ein/Aus-Schalter / On/Off Switch Dimmpotentiometer / Dimming Potentiometer Abb./Fig. 4: Bedienelemente der beiden Leistungseinheiten eines 200/575/1200 W Moduls / Operating Parts of 2 Power Units of a 200/575/1200 W Module - 16 -...
