Nummerierung von
Verbindungsmoduleinschüben
und Gerätezuordnung

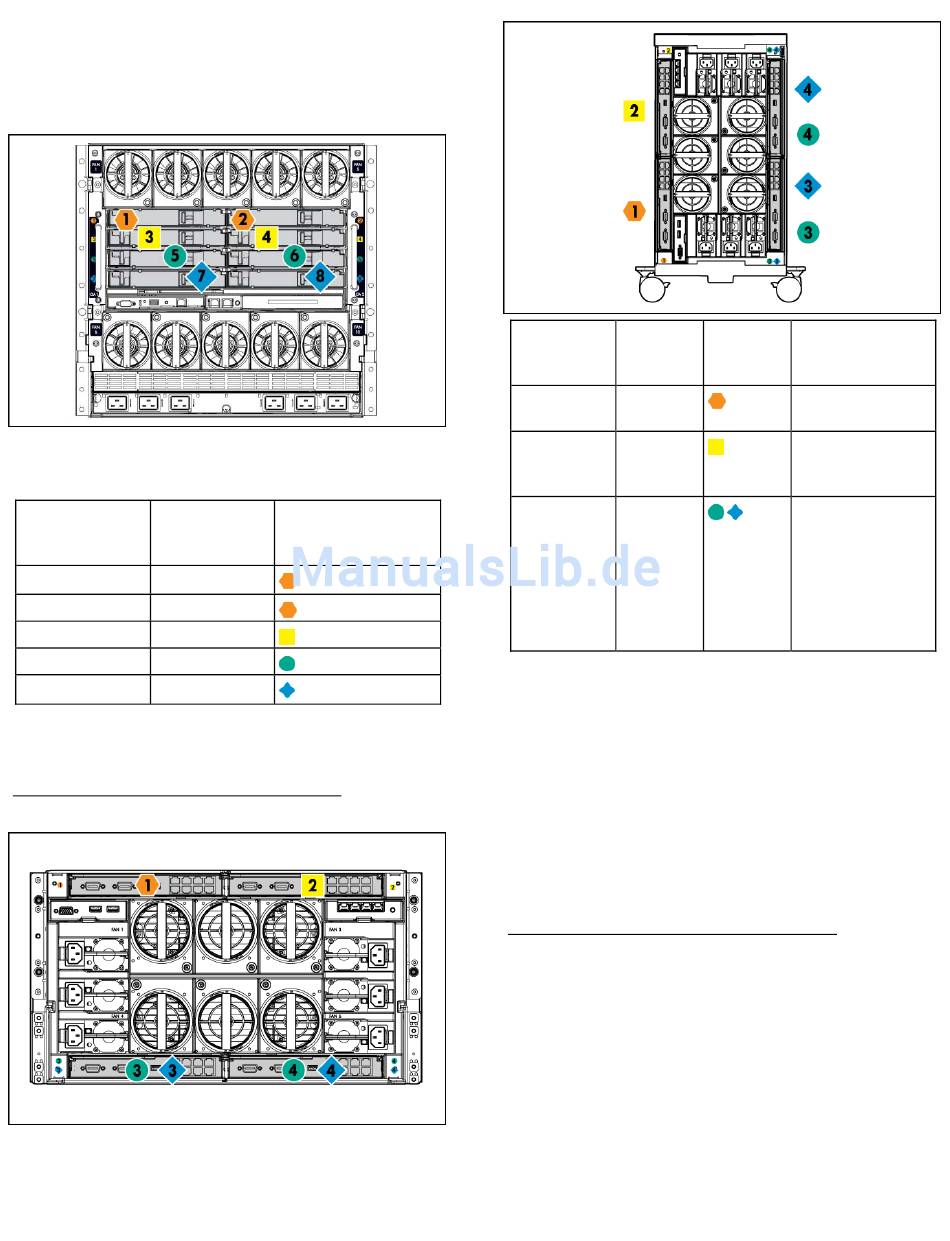

HP BladeSystem c7000-Gehäuse
•
Um Netzwerkverbindungen für bestimmte Signale zu unterstützen,
installieren Sie Verbindungsmodule in den Einschüben, die jeweils
den Signalen der integrierten NIC oder Mezzanine Card entsprechen.
Server Blade-Signal Verbindungs-
moduleinschub
NIC 1 (integriert)
1
NIC 2 (integriert)
2
Mezzanine Card 1 3 und 4
Mezzanine Card 2 5 und 6
7 und 8
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter des
HP BladeSystem-Gehäuses oder im Setup- und Installationshandbuch
zum HP BladeSystem-Gehäuse auf der HP Website
(http://www.hp.com/go/bladesystem/documentation).
HP BladeSystem c3000 Gehäuse und Tower-Gehäuse
•
Kennzeichen der
Verbindungsmodul-
einschübe
Server Blade-
Einschub-
Signal
nummer
NICs 1, 2
1
(integriert)
Mezzanine
2
Card 1
Mezzanine
3,4
Card 2
Herstellen einer Verbindung mit
dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen zur
Verwaltung der Signale zwischen den Server Blades und dem
externen Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden
Arten von Verbindungsmodulen verfügbar: Pass-Through-Module
und Switch-Module. Weitere Informationen über optionale
Verbindungsmodule finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Einschubs-
Anmerkungen
kennzeich-
nung
—
Vier Port-Karten
sind mit Einschub 2
verbunden.
•
Vier Port-Karten.
Port 1 und 3 sind
•
mit Einschub 3
verbunden.
Port 2 und 4 sind
•
mit Einschub 4
verbunden.
