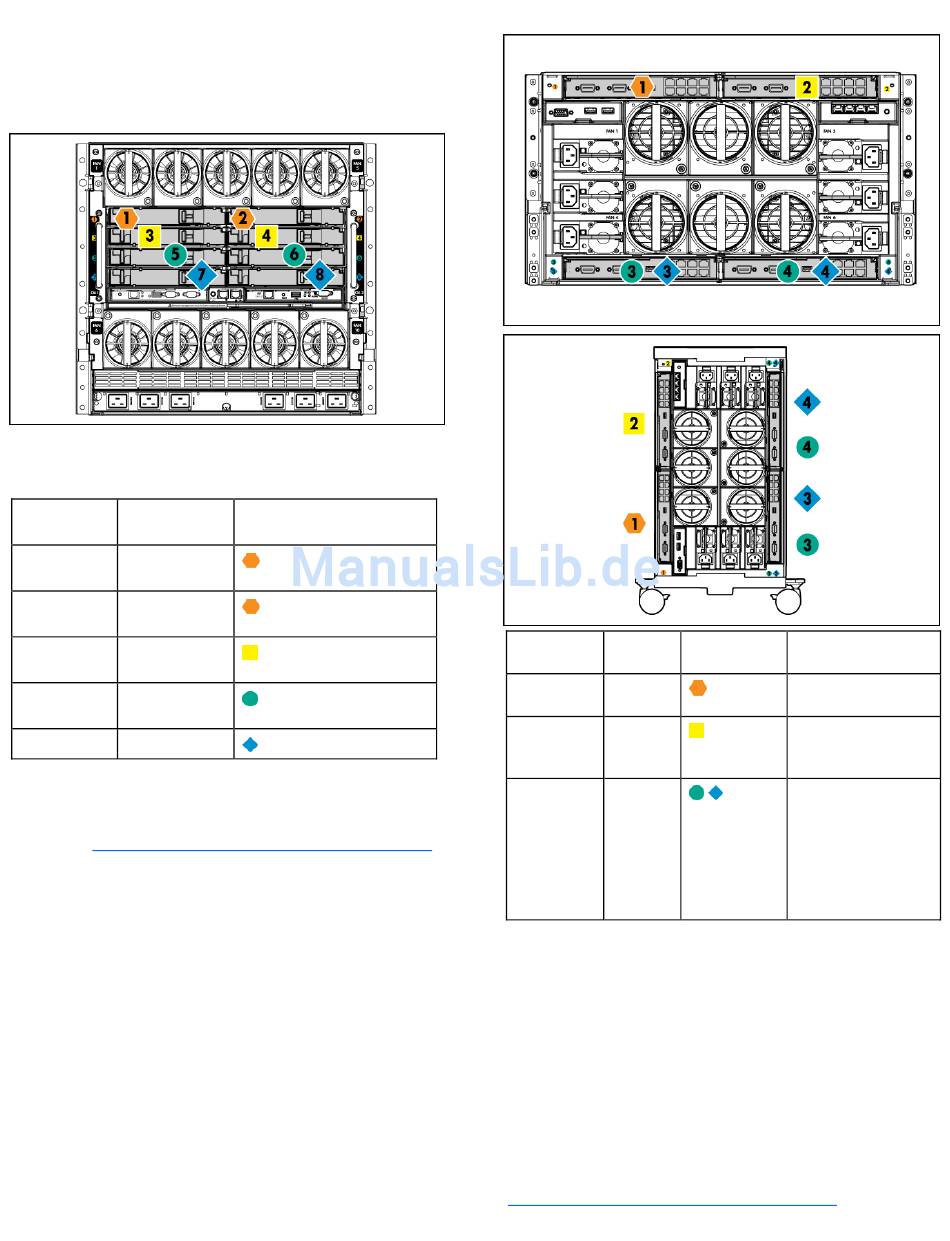

Nummerierung von
Verbindungsmoduleinschüben
und Gerätezuordnung
HP BladeSystem c7000-Gehäuse
•
Um Netzwerkverbindungen für bestimmte Signale zu unterstützen,
installieren Sie Verbindungsmodule in den Einschüben, die jeweils
den Signalen der integrierten NIC oder Mezzanine Card entsprechen.
Server
Verbindungs-
Blade-Signal
moduleinschub
NIC 1
1
(integriert)
NIC 2
2
(integriert)
Mezzanine
3 und 4
Card 1
Mezzanine
5 und 6
Card 2
7 und 8
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter
des HP BladeSystem Gehäuses oder im Setup- und
Installationshandbuch zum HP BladeSystem Gehäuse auf der
HP Website (http://www.hp.com/go/bladesystem/documentation).
Kennzeichen der
Verbindungsmoduleinschübe
HP BladeSystem c3000 Gehäuse und Tower-Gehäuse
•
Server
Einschub-
Blade-Signal
nummer
NICs 1, 2
1
(integriert)
Mezzanine
2
Card 1
Mezzanine
3,4
Card 2
Herstellen einer Verbindung mit
dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen
zur Verwaltung der Signale zwischen den Server Blades und
dem externen Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden
Arten von Verbindungsmodulen verfügbar: Pass-Through-Module
und Switch-Module. Weitere Informationen über optionale
Verbindungsmodule finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Einschubsken-
Anmerkungen
nzeichnung
—
Vier Port-Karten sind
mit Einschub 2
verbunden.
Vier Port-Karten
•
•
Port 1 und 3 sind
mit Einschub 3
verbunden.
•
Port 2 und 4 sind
mit Einschub 4
verbunden.
