Beschreibung
1

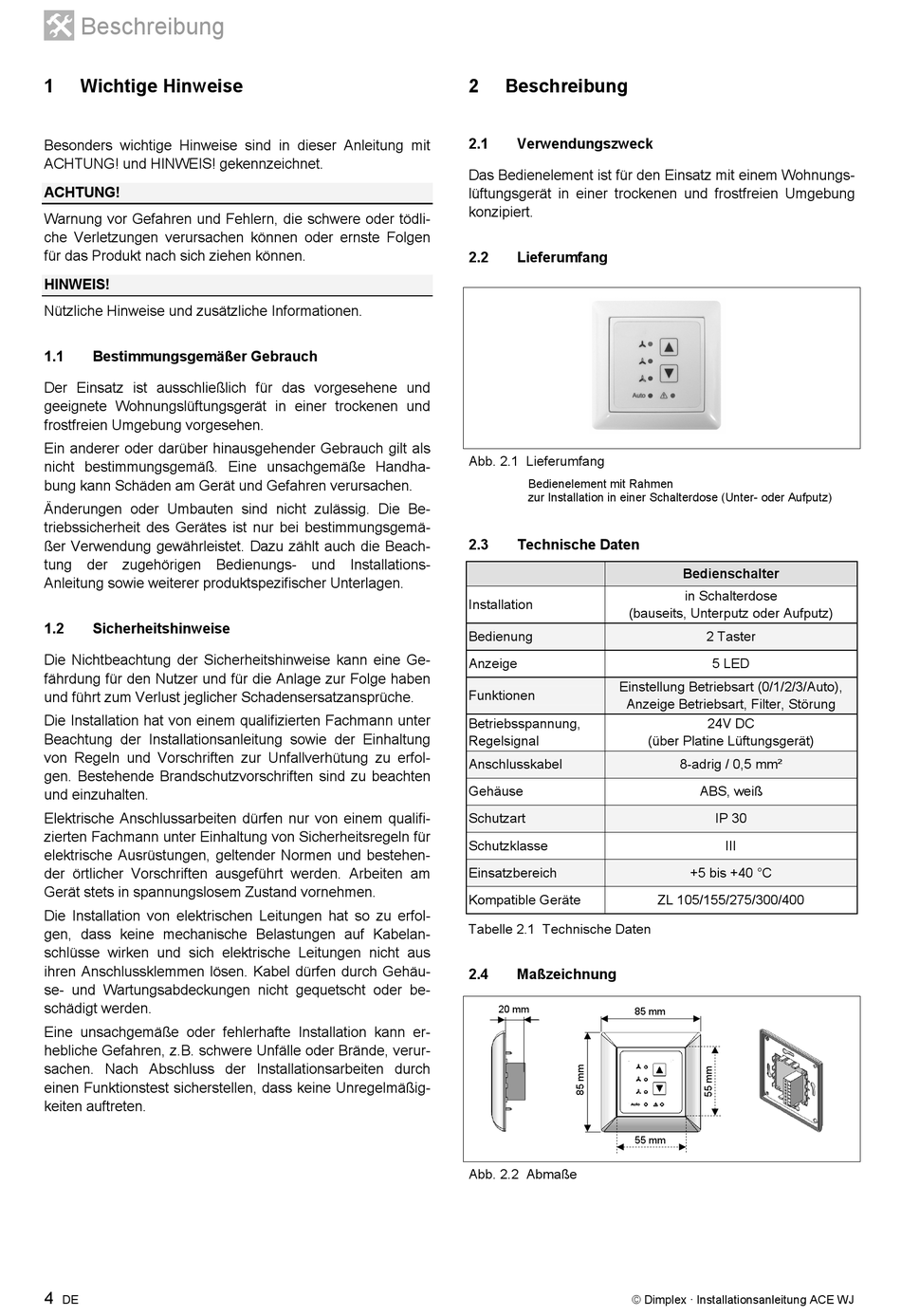

Wichtige Hinweise
Besonders wichtige Hinweise sind in dieser Anleitung mit
ACHTUNG! und HINWEIS! gekennzeichnet.
ACHTUNG!
Warnung vor Gefahren und Fehlern, die schwere oder tödli-
che Verletzungen verursachen können oder ernste Folgen
für das Produkt nach sich ziehen können.
HINWEIS!
Nützliche Hinweise und zusätzliche Informationen.
1.1
Bestimmungsgemäßer Gebrauch
Der Einsatz ist ausschließlich für das vorgesehene und
geeignete Wohnungslüftungsgerät in einer trockenen und
frostfreien Umgebung vorgesehen.
Ein anderer oder darüber hinausgehender Gebrauch gilt als
nicht bestimmungsgemäß. Eine unsachgemäße Handha-
bung kann Schäden am Gerät und Gefahren verursachen.
Änderungen oder Umbauten sind nicht zulässig. Die Be-
triebssicherheit des Gerätes ist nur bei bestimmungsgemä-
ßer Verwendung gewährleistet. Dazu zählt auch die Beach-
tung der zugehörigen Bedienungs- und Installations-
Anleitung sowie weiterer produktspezifischer Unterlagen.
1.2
Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann eine Ge-
fährdung für den Nutzer und für die Anlage zur Folge haben
und führt zum Verlust jeglicher Schadensersatzansprüche.
Die Installation hat von einem qualifizierten Fachmann unter
Beachtung der Installationsanleitung sowie der Einhaltung
von Regeln und Vorschriften zur Unfallverhütung zu erfol-
gen. Bestehende Brandschutzvorschriften sind zu beachten
und einzuhalten.
Elektrische Anschlussarbeiten dürfen nur von einem qualifi-
zierten Fachmann unter Einhaltung von Sicherheitsregeln für
elektrische Ausrüstungen, geltender Normen und bestehen-
der örtlicher Vorschriften ausgeführt werden. Arbeiten am
Gerät stets in spannungslosem Zustand vornehmen.
Die Installation von elektrischen Leitungen hat so zu erfol-
gen, dass keine mechanische Belastungen auf Kabelan-
schlüsse wirken und sich elektrische Leitungen nicht aus
ihren Anschlussklemmen lösen. Kabel dürfen durch Gehäu-
se- und Wartungsabdeckungen nicht gequetscht oder be-
schädigt werden.
Eine unsachgemäße oder fehlerhafte Installation kann er-
hebliche Gefahren, z.B. schwere Unfälle oder Brände, verur-
sachen. Nach Abschluss der Installationsarbeiten durch
einen Funktionstest sicherstellen, dass keine Unregelmäßig-
keiten auftreten.
4
DE
2
Beschreibung
2.1
Verwendungszweck
Das Bedienelement ist für den Einsatz mit einem Wohnungs-
lüftungsgerät in einer trockenen und frostfreien Umgebung
konzipiert.
2.2
Lieferumfang
Abb. 2.1 Lieferumfang
Bedienelement mit Rahmen
zur Installation in einer Schalterdose (Unter- oder Aufputz)
2.3
Technische Daten
Installation
(bauseits, Unterputz oder Aufputz)
Bedienung
Anzeige
Einstellung Betriebsart (0/1/2/3/Auto),
Funktionen
Anzeige Betriebsart, Filter, Störung
Betriebsspannung,
Regelsignal
Anschlusskabel
Gehäuse
Schutzart
Schutzklasse
Einsatzbereich
Kompatible Geräte
Tabelle 2.1 Technische Daten
2.4
Maßzeichnung
20 mm
85 mm
55 mm
Abb. 2.2 Abmaße
© Dimplex · Installationsanleitung ACE WJ
Bedienschalter
in Schalterdose
2 Taster
5 LED
24V DC
(über Platine Lüftungsgerät)
8-adrig / 0,5 mm²
ABS, weiß
IP 30
III
+5 bis +40 °C
ZL 105/155/275/300/400
