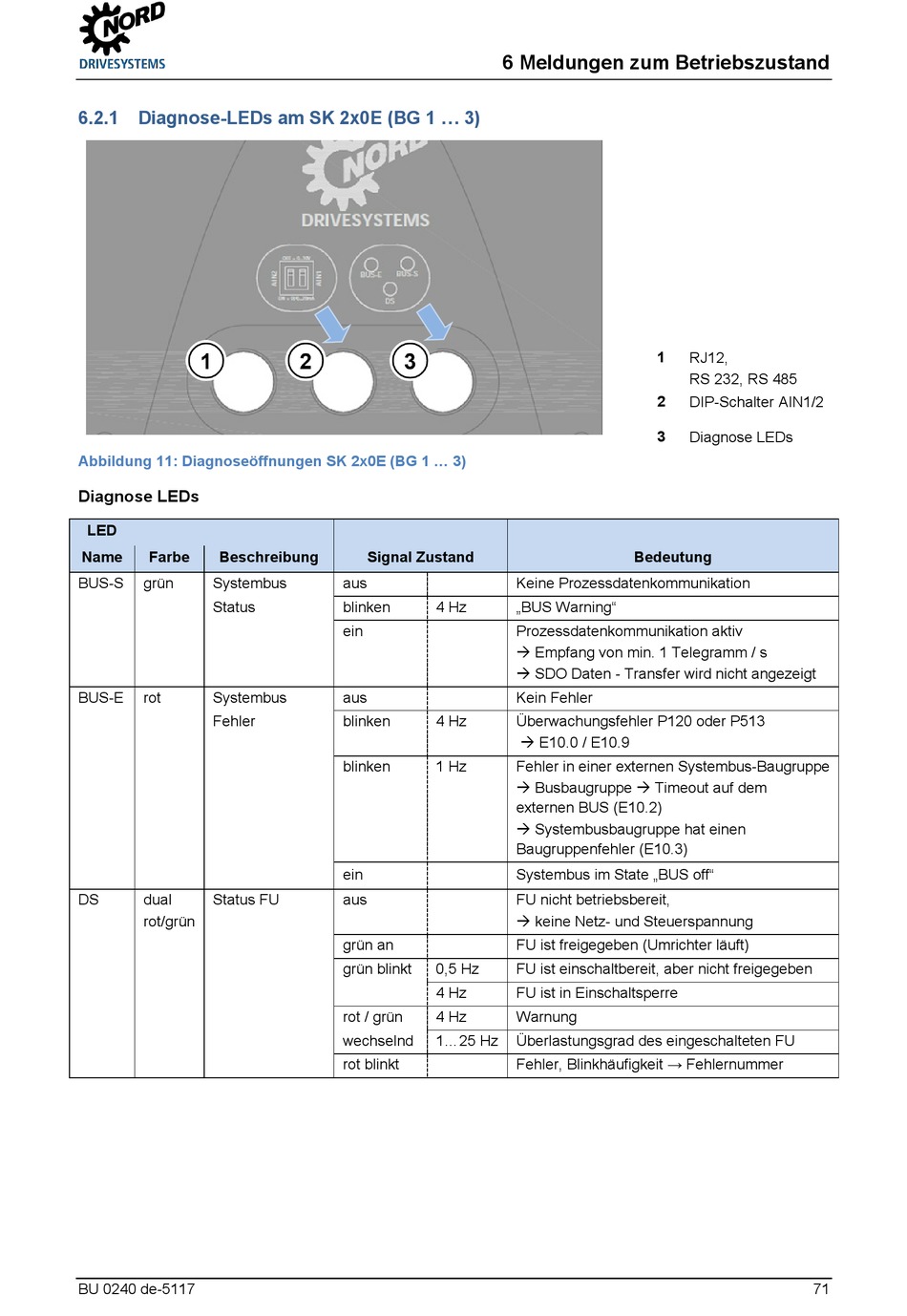

6.2.1 Diagnose-LEDs am SK 2x0E (BG 1 ... 3)

Abbildung 11: Diagnoseöffnungen SK 2x0E (BG 1 ... 3)
Diagnose LEDs
LED
Name Farbe Beschreibung
BUS-S grün Systembus
Status
BUS-E rot Systembus
Fehler
DS dual Status FU
rot/grün
BU 0240 de-5117
6 Meldungen zum Betriebszustand
Signal Zustand
aus
blinken 4 Hz
ein
aus
blinken 4 Hz
blinken 1 Hz
ein
aus
grün an
grün blinkt 0,5 Hz
4 Hz
rot / grün 4 Hz
wechselnd 1...25 Hz
rot blinkt
1
2
3
Bedeutung
Keine Prozessdatenkommunikation
„BUS Warning"
Prozessdatenkommunikation aktiv
 Empfang von min. 1 Telegramm / s
 SDO Daten - Transfer wird nicht angezeigt
Kein Fehler
Überwachungsfehler P120 oder P513
 E10.0 / E10.9
Fehler in einer externen Systembus-Baugruppe
 Busbaugruppe  Timeout auf dem
externen BUS (E10.2)
 Systembusbaugruppe hat einen
Baugruppenfehler (E10.3)
Systembus im State „BUS off"
FU nicht betriebsbereit,
 keine Netz- und Steuerspannung
FU ist freigegeben (Umrichter läuft)
FU ist einschaltbereit, aber nicht freigegeben
FU ist in Einschaltsperre
Warnung
Überlastungsgrad des eingeschalteten FU
Fehler, Blinkhäufigkeit → Fehlernummer
RJ12,
RS 232, RS 485
DIP-Schalter AIN1/2
Diagnose LEDs
71
