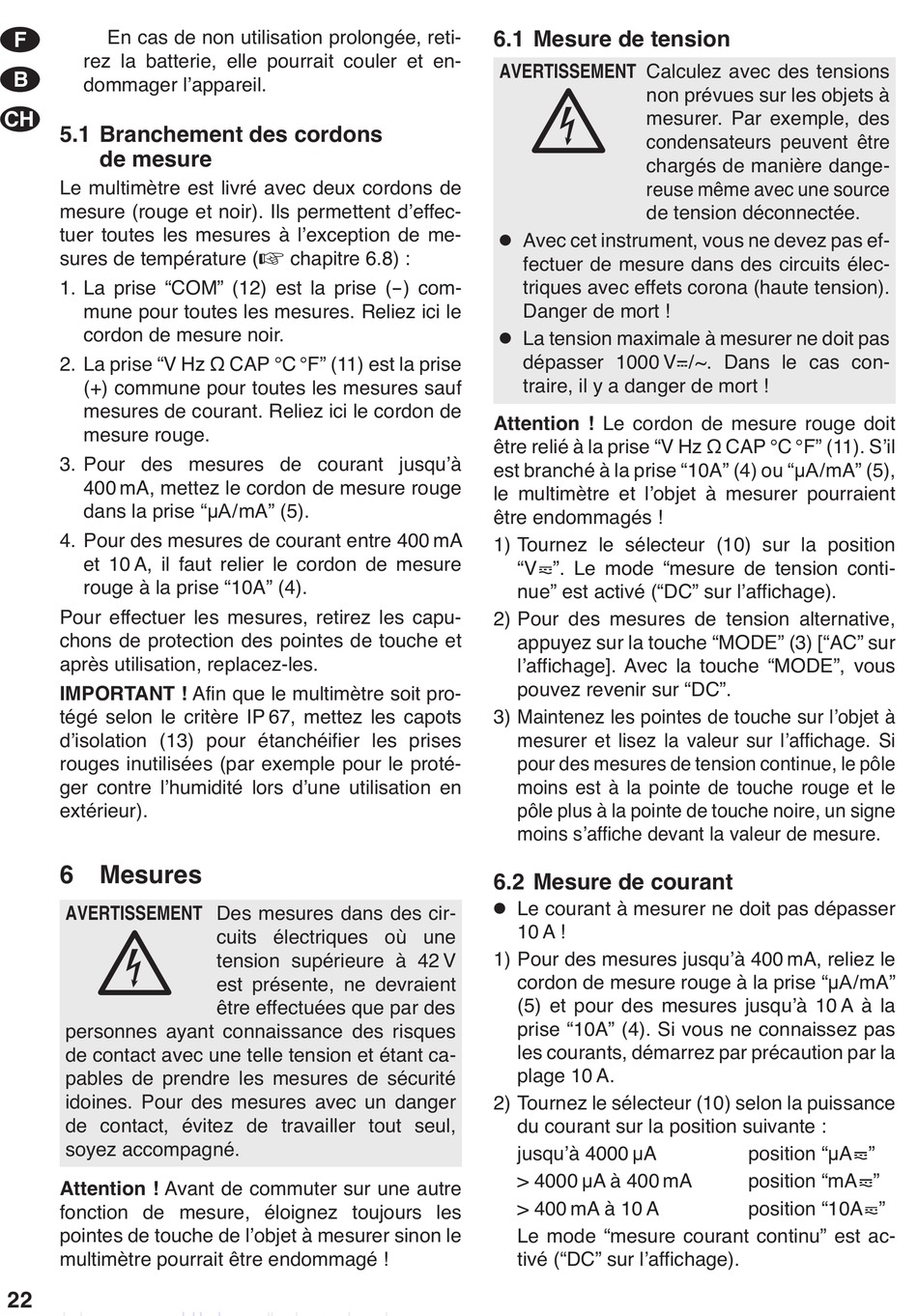

En cas de non utilisation prolongée, reti-
F
rez la batterie, elle pourrait couler et en-
B
dommager lʼappareil.
CH
5.1 Branchement des cordons
de mesure
Le multimètre est livré avec deux cordons de
mesure (rouge et noir). Ils permettent dʼeffec-
tuer toutes les mesures à lʼexception de me-
sures de température (
1. La prise "COM" (12) est la prise (-) com-
mune pour toutes les mesures. Reliez ici le
cordon de mesure noir.
2. La prise "V Hz Ω CAP °C °F" (11) est la prise
(+) commune pour toutes les mesures sauf
mesures de courant. Reliez ici le cordon de
mesure rouge.
3. Pour des mesures de courant jusquʼà
400 mA, mettez le cordon de mesure rouge
dans la prise "µA/mA" (5).
4. Pour des mesures de courant entre 400 mA
et 10 A, il faut relier le cordon de mesure
rouge à la prise "10A" (4).
Pour effectuer les mesures, retirez les capu-
chons de protection des pointes de touche et
après utilisation, replacez-les.
IMPORTANT ! Afin que le multimètre soit pro-
tégé selon le critère IP 67, mettez les capots
dʼisolation (13) pour étanchéifier les prises
rouges inutilisées (par exemple pour le proté-
ger contre lʼhumidité lors dʼune utilisation en
extérieur).
6 Mesures
AVERTISSEMENT Des mesures dans des cir-
personnes ayant connaissance des risques
de contact avec une telle tension et étant ca-
pables de prendre les mesures de sécurité
idoines. Pour des mesures avec un danger
de contact, évitez de travailler tout seul,
soyez accompagné.
Attention ! Avant de commuter sur une autre
fonction de mesure, éloignez toujours les
pointes de touche de lʼobjet à mesurer sinon le
multimètre pourrait être endommagé !
22
chapitre 6.8) :
cuits électriques où une
tension supérieure à 42 V
est présente, ne devraient
être effectuées que par des
6.1 Mesure de tension
AVERTISSEMENT Calculez avec des tensions
non prévues sur les objets à
mesurer. Par exemple, des
condensateurs peuvent être
chargés de manière dange-
reuse même avec une source
de tension déconnectée.
G
Avec cet instrument, vous ne devez pas ef-
fectuer de mesure dans des circuits élec-
triques avec effets corona (haute tension).
Danger de mort !
G
La tension maximale à mesurer ne doit pas
dépasser 1000 V¿/~. Dans le cas con -
traire, il y a danger de mort !
Attention ! Le cordon de mesure rouge doit
être relié à la prise "V Hz Ω CAP °C °F" (11). Sʼil
est branché à la prise "10A" (4) ou "µA/mA" (5),
le multimètre et lʼobjet à mesurer pourraient
être endommagés !
1) Tournez le sélecteur (10) sur la position
"V ". Le mode "mesure de tension conti-
nue" est activé ("DC" sur lʼaffichage).
2) Pour des mesures de tension alternative,
appuyez sur la touche "MODE" (3) ["AC" sur
lʼaffichage]. Avec la touche "MODE", vous
pouvez revenir sur "DC".
3) Maintenez les pointes de touche sur lʼobjet à
mesurer et lisez la valeur sur lʼaffichage. Si
pour des mesures de tension continue, le pôle
moins est à la pointe de touche rouge et le
pôle plus à la pointe de touche noire, un signe
moins sʼaffiche devant la valeur de mesure.
6.2 Mesure de courant
G
Le courant à mesurer ne doit pas dépasser
10 A !
1) Pour des mesures jusquʼà 400 mA, reliez le
cordon de mesure rouge à la prise "µA/mA"
(5) et pour des mesures jusquʼà 10 A à la
prise "10A" (4). Si vous ne connaissez pas
les courants, démarrez par précaution par la
plage 10 A.
2) Tournez le sélecteur (10) selon la puissance
du courant sur la position suivante :
jusquʼà 4000 µA
> 4000 µA à 400 mA
> 400 mA à 10 A
Le mode "mesure courant continu" est ac-
tivé ("DC" sur lʼaffichage).
position "µA "
position "mA "
position "10A "
