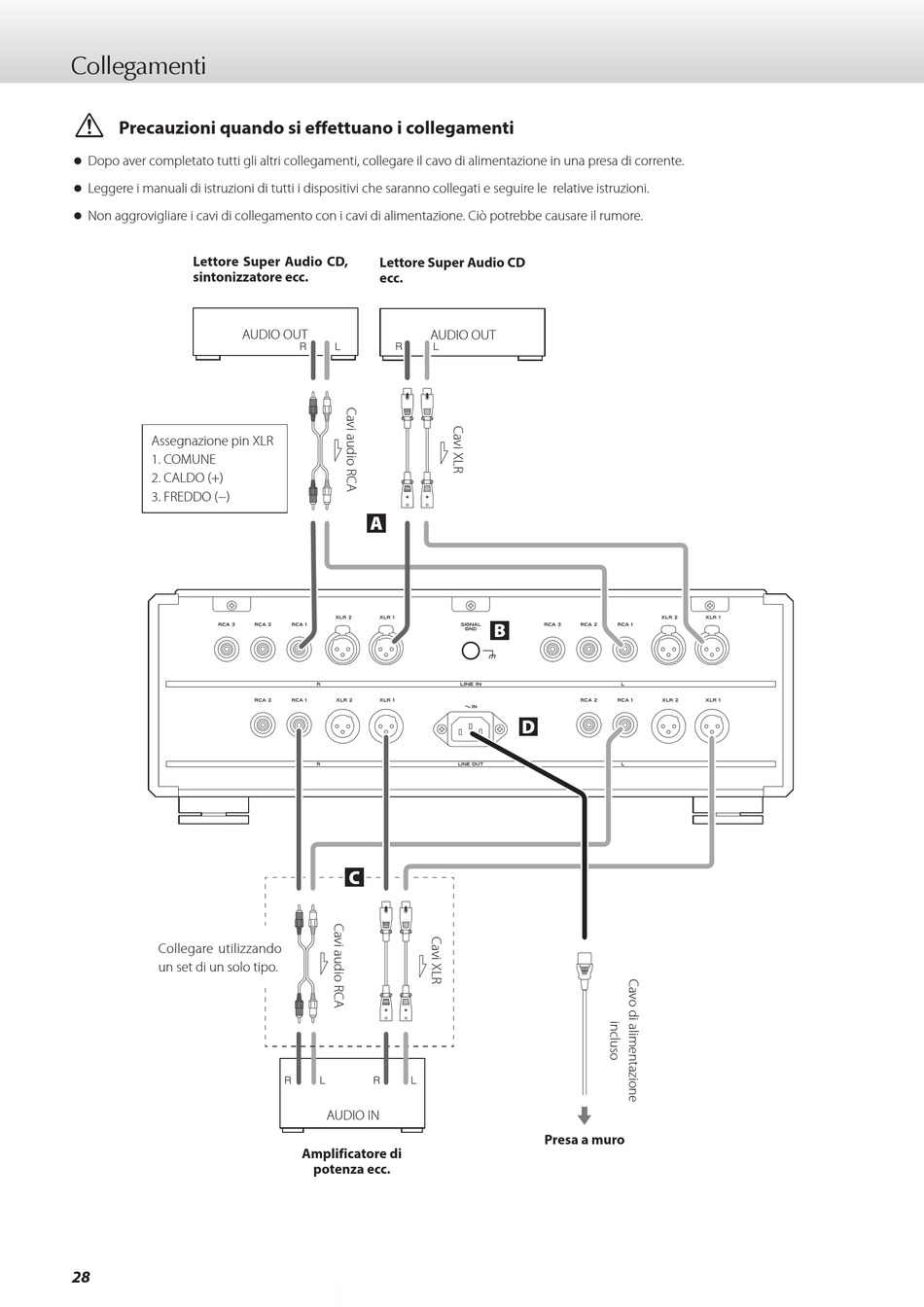

Collegamenti

V
Precauzioni quando si effettuano i collegamenti
o Dopo aver completato tutti gli altri collegamenti, collegare il cavo di alimentazione in una presa di corrente.
o Leggere i manuali di istruzioni di tutti i dispositivi che saranno collegati e seguire le relative istruzioni.
o Non aggrovigliare i cavi di collegamento con i cavi di alimentazione. Ciò potrebbe causare il rumore.
Lettore Super Audio CD,
sintonizzatore ecc.
AUDIO OUT
Assegnazione pin XLR
1. COMUNE
2. CALDO (+)
3. FREDDO (−)
Collegare utilizzando
un set di un solo tipo.
28
Lettore Super Audio CD
ecc.
AUDIO OUT
A
C
AUDIO IN
Amplificatore di
potenza ecc.
B
D
c
Presa a muro
