SF
1. NOSTAMINEN
Tuotetta tulee nostaa ja liikuttaa varovaisesti.
2. KÄYTTÖ
Puhtaiden ja ei-syövyttävien vesien pumppaaminen. Vedessä ei
tule olla liuenneita kaasuja, pienet määrät sallitaan ainoastaan käy-
tettäessä malleja BG ja BGM Garden.
Yleisimmät käyttötavat:
kotitalouksien vedenjakelu, kastelut, paineistukset, siirrot.
3. KÄYTTÖRAJOITUKSET
• Maks. käyttöpaine: 800 kPa (8 bar). PSA: 1 MPa (10 bar)
• Nesteen maks. lämpötila: P, BG, SP, HM: 40°C; CEA-CA-PSA:
85°C. 110°C versiolle ...-V.
• Maks. ympäröivä lämpötila: 40°C (40÷45°C, ks. kohta 5)
• Käynnistysten maks. määrä/tunti: 40
4. ASENNUS
Kiinnitä sähköpumppu tukevalle alustalle sopivilla ruuveilla mootto-
rin tukijalassa olevien aukkojen kautta.
Oikea asennus (kuva 1)
A = epäkeskosovitin
B = positiivinen kaltevuus
C = hyvä upotus
D = laajat mutkat
E = muputken halkaisija ≥ pumpun syöttöaukon halkaisija
F = noston korkeusero. Riippuu pumpusta ja asennetusta järje-
stelmästä (*)
G = putkien paino ei asetu pumpun päälle, vaan erillisille tuki-
rakenteille
H = polkuventtiili (ei välttämätön malleissa SP-BG-SG)
(*) Imun korkeusero määräytyy nesteen lämpötilan, korkeusaseman, vir-
tausvastuksen ja pumpun vaatiman NPSH:n mukaan. Viitteellinen imun
korkeusero on 4 m malleissa P ja C ja 7 m malleissa BG ja SP.
Virheellinen asennus (kuva 2)
1 = jyrkkä mutka; korkeat virtausvastukset
2 = riittämätön upotus; ilman imeminen
3 = negatiivinen kaltevuus; ilmataskut
4 = putken halkaisija < pumpun syöttöaukon halkaisija; korkeat
virtausvastukset.
5. SÄHKÖKYTKENTÄ
Suorita kytkennät liitinalustan kannen takaosassa sijaitsevan kaa-
vion (jos pyörimissuunta on vastapäivään) tai, kuvan 4 (yksivaihe-
versiot) tai kuvan 5 (kolmivaiheversiot) mukaisesti. Käytä standar-
dien mukaisia kaapeleita, joissa on 3 johdinta (2 + maa) yksivaihe-
versioille ja 4 johdinta (3 + maa) kolmivaiheversioille.
Viiteominaisuudet (jännite, taajuus ja virrankulutus) löytyvät pum-
pun tietolaatasta.
Yksivaiheisissa sähköpumpuissa on lämpöampeerisuojaus, jossa
on sisäänrakennettu automaattinen nollaus. Kolmivaiheiset sähkö-
pumput saavat sähköä aina tietolaatan virta-arvoon kalibroidun
lämpömagneettisen moottorisuojan kautta.
Jos ympäröivä lämpötila on 40 - 45°C, sähkökaapelien lämpötilao-
minaisuuksien ei tule olla alle 95°C. Johtimien minimiläpileikkauk-
sen tulee olla 1,5 mm
2
.
Pyörimissuunnan tarkistus (ainoastaan kolmivaiheversio)
Pumpun oikea pyörimissuunta on myötäivään katsottaessa pump-
pua moottorin puolelta. Tarkistus suoritetaan silmämääräisesti kat-
somalla tuuletinta tai tarkistamalla pumpun toimintateho.
Oikea pyörimissuunta antaa suuremman Q/H-toimintatehon. Jos
pyörimissuunta on vastakkainen, vaihda kaksi sähköjohdinta
keskenään.
6. KÄYNNISTYSTÄYTTÖ (kuva 3)
Täytä pumpun runko ja imuputki tulpan kautta, niin että kaikki ilma
poistuu.
Malleissa SP-BG itsetäyttö ilman polkuventtiiliä saattaa kestää 3 - 4
minuuttia. Tämän vuoksi polkuventtiilin käyttö on aina suositeltavaa.
7. HUOLTO
Kaikki pumpun korjaukset saa suorittaa ainoastaan ammattitaitoinen
henkilö kytkettyään laitteen irti sähköverkosta. Pumppu ei tarvitse
normaalihuoltoa.

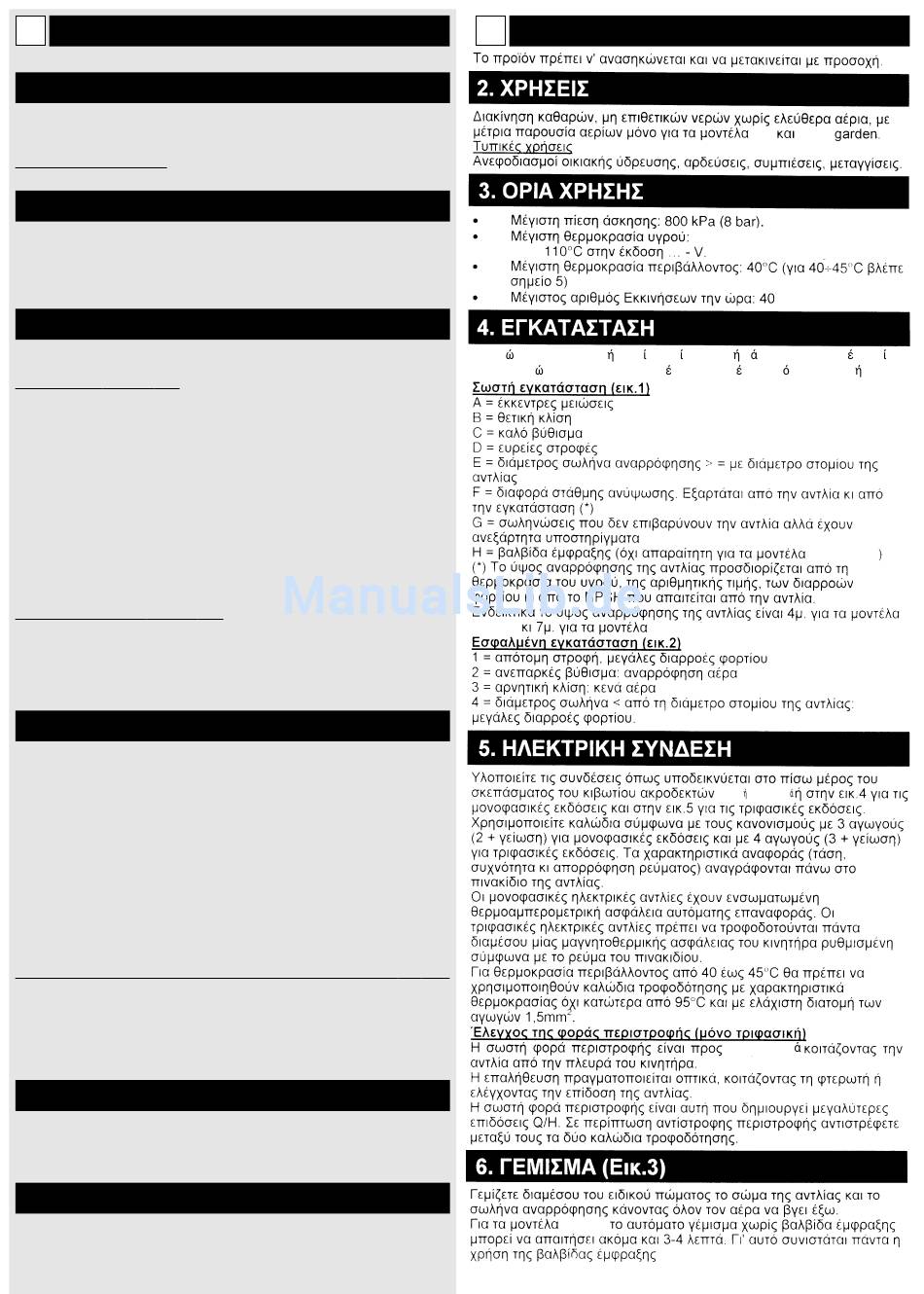

GR
1. METAKINHΣH
85°C,
Στερε στε την ηγεκτρικ αντλ α σε µ α σταθερ β ση µε ενδεδειγµ νες β δες,
χρησιµοποι ντας τις προδιατεθειµ νες υποδοχ ς στο π δι του κινητ ρα.
P και C
SP-BG
BG
BGM
PSA: 1MPa (10bar)
P, BG, SP, HM: 40°C. CEA-CA-PSA:
SP-BG-SG
(περιστρο προς τα αριστερ )
προς τα δεξι
