TR

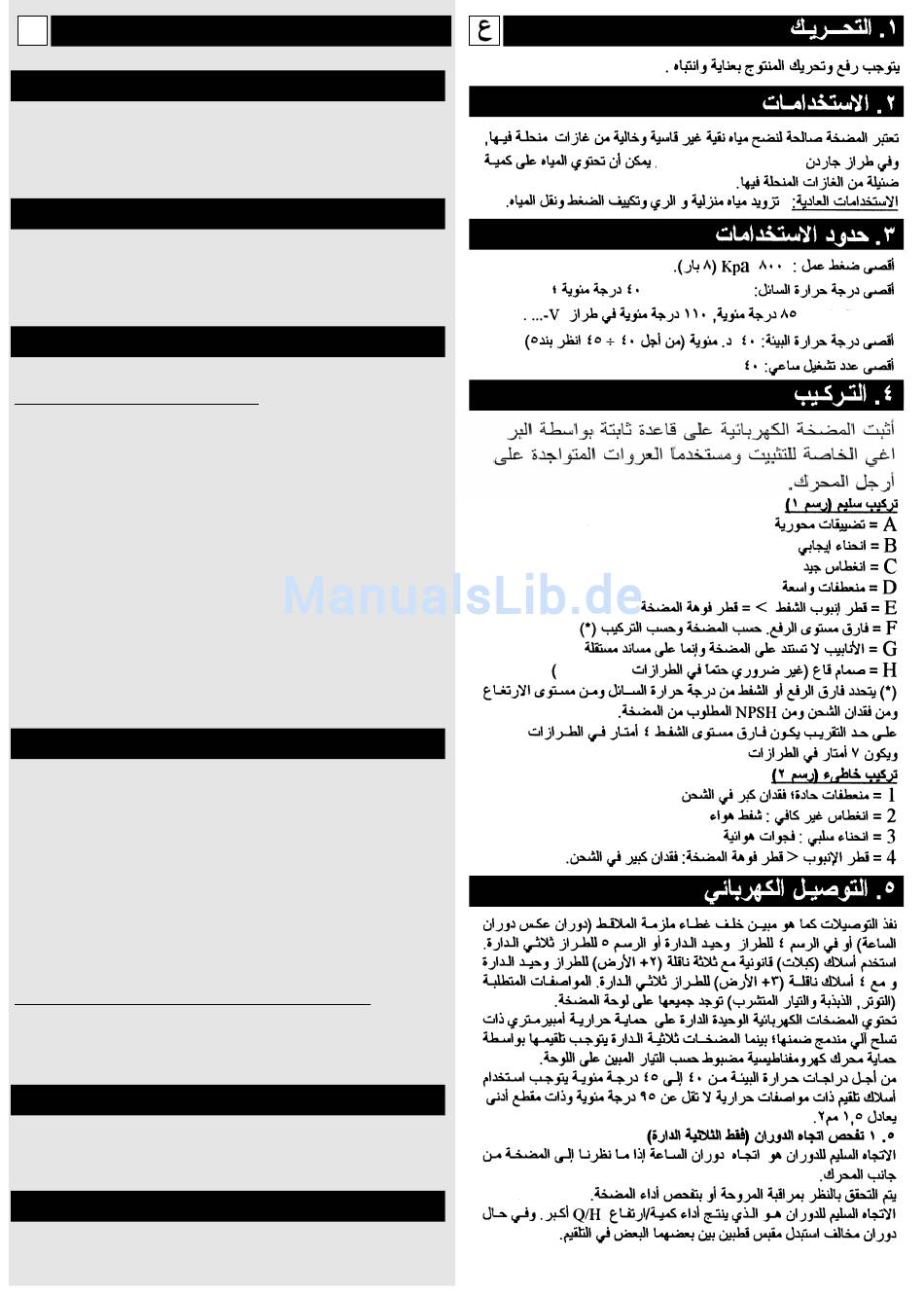

1. HAREKETLENDiRME
Ürün özenle kaldırılmalı ve hareketlendirilmelidir.
2. KULLANIM
içlerinde erilmiş gazlar bulunmayan, sert olmayan, temiz
suların, yalnız BG ve BGM garden modelleri için ise ılımlı gaz
miktarı bulunan suların hareketlendirmelerinde.
Belirgin kullanımlar.
Evle ilgili su ikmallerinde, sulamalarda, basınçla akan
sularda, su aktarmalarında.
3. KULLANIM SINIRLARI
• Azami çalışma basınç : 800 kPa(8 bar). PSA : 1 MPa (10 bar).
• ıvı azami ısısı: P, BG, SP,HM modelleri için 40°C; CEA-CA-
PSAiçin 85°C;
• ....V versiyonunda 110°C
• Ortam azami ısısı: 40°C (40-45°C için 5.ci noktaya bakınız)
• Azami saatla ilgili çalıştırma adedi : 40.
4. YERLEŞTiRME
Motorun destek ayağında bulunan delikleri kullanarak,
elektrikli pompayı sağlam bir mesnet üzerine sabitleyin.
Doğru yerleştirme şekli : (çizim 1)
A = Eksantrik indirgemeler
B = Olumlu eğiklik
C = Iyi batırma
D = Geniş eğri
E = Hava çekme borusunun kutru, pompa ağızının
kutrusuna a istinaden >=
F = Kaldırma düzeyi. Pompaya veya yerlefltirmeye ba lıdır (*)
G = borulama sistemi pompa için yük olmayıp destekler
müstakil olmalıdır.
H= Dip valfı (SP-BG=SG modelleri için zorunlu değildir)
(*) çekme düzeyi sıvının, kota yükseltiliğinin, yükleme
kaçırmalarının,ve
belirlenmiş olmaktadır.
Bildirme olarak, çekme düzeyi P ve C modelleri için 4m. BG
ve SP modelleri için 7 m.dir.
Yanlış yerleştirme (çizim 2).
1 = Sert eğri ; fazla yükleme kaçırmaları.
2 = yetersiz batırma; hava çevrintisi.
3 = olumsuz eğiklik ; hava heybeleri.
4 = borunun kutru pompa ağzının kutrusuna istinaden <;
fazla yükleme kaçırmaları.
5. ELEKTRİK BAĞLANTISI
Elektrik bağlantıları bağlantı kutusu kapağının arka tarafında
yazılı bilgilere göre (dönme yönü saat yelkovanının ters
yönüdür) veya, tekfazlı versiyonları için çizim 4'e göre, üçfazlı
versiyonları için çizim 5'e göre yapılmalıdır. Tekfazlı versiyonları
için, kurallara uygun 3 kondüktörlü (2 + toprak). üçfazlı
versiyonları için ise, 4 kondüktörlü (3 + toprak) kabloları kullanınız.
Referans'a ait hususiyetler (gerilim,frekans ve akım çekimi),
pompanın küçük
elektropomplarında otomatik olarak yeniden doldurulmasına
ait elektroamperometrik koruması dahilde bulunmaktadır;
üçfazlı elektropomplar ise, daimamanyeto-termik ve plakada
yazılı akıma istinaden ayarlanmış bir motor kurtarıcısı ile
doldurulması gerekmektedir. Isının 40 ile 45°C arasında olan
ortamlarda besleme kablolarının ısı hususiyetleri 95°C'den
aşağı olmayıp, kondüktörlerin asgari kesidi ise 1,5 mm
Deveranın dönme yönü kontrolü (yalnız üçfazlı)
Pompaya, motor tarafından bakarken, deveranın dönme
yönü saat yelkovanının yönüdür. Kontrol gözle yapılıp, fanın
veya pompanın icrası kontrol edilir. Deveranın doğru yönü,
daha fazla Q/H icrasını doğuran yöndür. Ters deveran yönü
anında, beslemeye ait doldurmalarının yerlerini değiştiriniz.
6. BESLEME (Çiz.3)
Tüm havayı dışarıya çekip, uygun kapaktan pompanın gövde-
sini ve çekme borusunu doldurunuz. SP-BG modellerinde, valfsız
dip olarak kendi kendine besleme zamanı 3-4 dakikada olur. Bu
nedenle daima dip valfının kullanımı tavsiye edilir.
7. BAKIM
Pompa üzerinde yapılması gereken herhangi bir el konmasının,
evvela fişi prizdençıkarmakla, ancak uzman personel tarafından
yapılmalıdır. Pompanın olağan bakımı gereksizdir
pompanın NPSH'nin
plakasında yazılıdırlar.
ısısından
Tekfazlı
2 olmalıdır.
BGM BG garden
MPa PSA
P, BG, SP, HM
SP-BG-SG
.SP BG
CES-CA-PSA
