ABB i-bus
®
KNX
Inbetriebnahme
Komfort-
Temp.
betrieb
Sollwerte
Kühlen
Totzone zwischen
Heizen und Kühlen
Basis-Sollwert
Sollwerte
Heizen

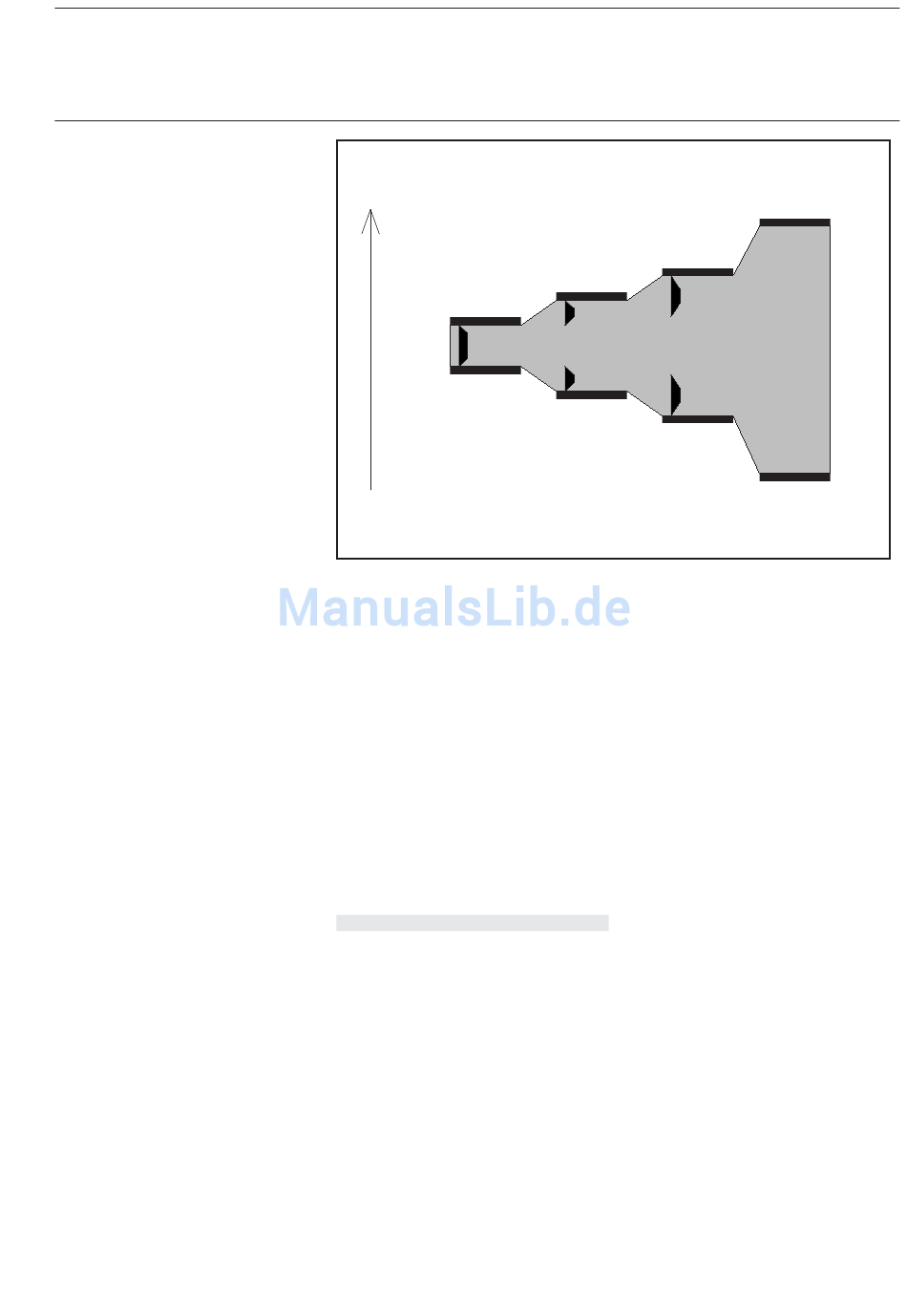

Sollwerte in den verschiedenen Betriebsarten, wenn Heizen und Kühlen aktiv
Während der Partyzeit werden die
Symbole für Nacht- und Komfortbetrieb
im Display angezeigt. Durch Betätigung
linken Seite der 2. Wippe kann die Party-
zeit manuell auf Nachtabsenkung zu-
rückgesetzt werden.
Diese Funktion kann wahlweise auch
für die vorübergehende Deaktivierung
des Hitze- und Frostschutzes verwendet
werden. Wie im Nachtbetrieb wird für
die parametrierte Zeit auf die Betriebsart
Komfort umgeschaltet. Das Ein- und
Auschalten der Funktion erfolgt auf die
gleiche Weise. Während dieser Kom-
fortverlängerung werden die Symbole
für Frostschutz und Komfort im Display
angezeigt.
Heizen und Kühlen
Für den Heizbetrieb sind folgende Soll-
werte einstellbar: „Basis-Sollwert in °C
(16...31) (Komforttemperatur)", „Absen-
kung Standbybetrieb Heizen ... (1...8)",
„Absenkung Nachtbetrieb Heizen in K
(1...8)" und „Sollwert Frostschutz in °C
(5...10)".
Für den Kühlbetrieb ist die Komfort-
temperatur über die „Totzone zwischen
Heizen und Kühlen in K (1-8)" einstell-
bar. Auf diesen Wert beziehen sich
dann auch die Sollwerteinstellungen für
Standby und Nachtbetrieb: „Anhebung
Standbybetrieb Kühlen in K (1...8) und
„Anhebung Nachtbetrieb Kühlen in K
(1...8)".
Standby-
Nacht-
betrieb
betrieb
Regler
kühlt,
wenn Istwert > Kühlen Sollwert
Anhebung
Standby
Kühlen
Regler fordert keine Leistung
( Stellgröße = 0 )
Absenkung
Standby
Heizen
Regler
heizt,
wenn Istwert < Heizen Sollwert
Soll z. B. bei einem Basis-Sollwert von
22 °C im Komfortbetrieb bei 25 °C ge-
kühlt werden, so muss eine Totzone
von 3 °C eingestellt werden. Soll dann
im Standbybetrieb bei 27 °C gekühlt
werden, so muss hier der Wert um 2 °C
angehoben werden. Eine Kühlung im
Nachtbetrieb ab 29 °C erfordert eine
Anhebung für diesen Wert um 4 °C.
Für den Hitzeschutz kann ein Sollwert
vorgegeben werden, bei dem trotz geöff-
neter Fenster gekühlt wird. Ist kein Hit-
zeschutz gewünscht, kann die Kühlung
abgeschaltet werden. In diesem Fall wird
bei Empfang eines Ein-Telegramms am
Frost-Hitzeschutz-Objektes anstelle des
aktuellen Sollwertes der Wert 51 °C über
das Sollwert-Objekt ausgegeben. Das
Display im Raumtemperaturreglermodus
zeigt dann „OFF" an.
Das Umstellen von Kühlen und Heizen
erfolgt in der Standardeinstellung auto-
matisch durch den Raumtemperatur-
regler. Ist dies nicht gewünscht, kann
das „Umschalten zwischen Heizen und
Kühlen" durch eine externe, zentrale
Steuerung über das Objekt Heizen/Küh-
len erfolgen. Dazu muss der Parameter
„Umschalten zwischen Heizen und Küh-
len" auf „extern ..." eingestellt werden.
Frost/Hitzschutz-
Betrieb
Sollwert Hitzeschutz
Anhebung
Nacht
Kühlen
Absenkung
Nacht
Heizen
Sollwert Frostschutz
7
