Migatronic 8000 Betriebsanleitung
Längsnahtschweißmaschine
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Migatronic 8000
Inhaltszusammenfassung für Migatronic 8000

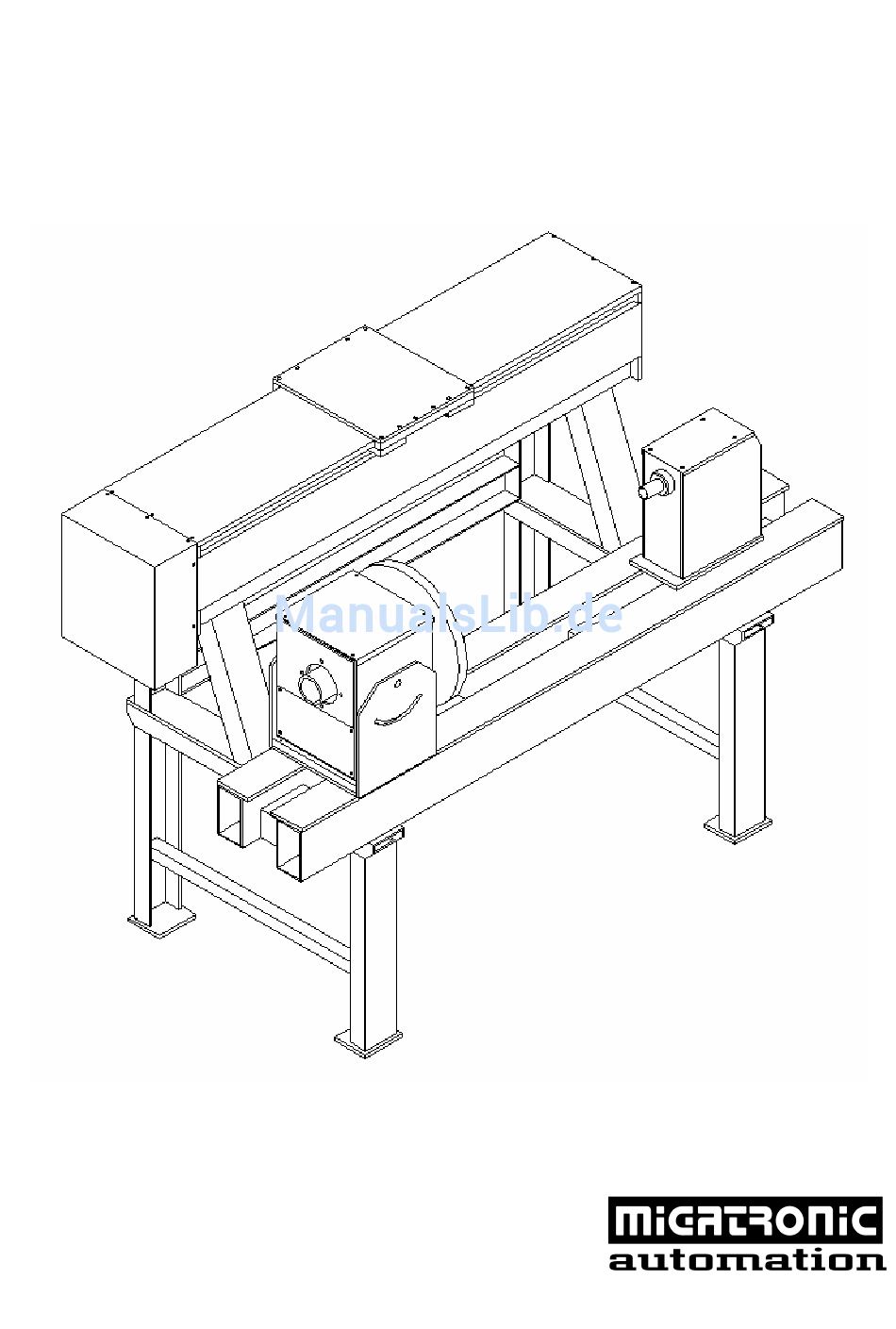

- Seite 1 Betriebsanleitung Längsnahtschweißmaschine Typ 8000 Version D. Juli 2009 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite KAPITEL 1: EG-KONFORMITÄTSERKLÄRUNG ..............2 KAPITEL 2: ALLGEMEINE INFORMATIONEN..............3 KAPITEL 3: RATSCHLÄGE ZUR SICHERHEIT UND WARNHINWEISE ......4 PERSÖNLICHE SICHERHEIT........................4 Anwendungsbereiche:............................5 Entfernen von Sicherheitsvorrichtungen: .......................5 Korrekte Anbringung des Werkstücks:......................5 KAPITEL 4: ARBEITSWEISE DER MASCHINE ..............6 Skizze der Längsnahtschweißmaschine: .......................6 Ingangsetzen und Anhalten:...........................7 Störung beim Start, während des Betriebs oder beim Anhalten: ..............8 Wartung: .................................9... -
Seite 3: Kapitel 1: Eg-Konformitätserklärung
Kapitel 1: EG-Konformitätserklärung Der Hersteller Firmenname: Migatronic Automation A/S Adresse : Knøsgaardvej 112 DK 9440 Aabybro Telefon : (+45) 96 96 27 00 Internet : www.migatronic-automation.dk bescheinigt hiermit, dass die Maschine Marke : Längsnahtschweißmaschine 8000 in Übereinstimmung mit den Bestimmungen der Richtlinie 89/392/EWG des Rates vom 14. -
Seite 4: Kapitel 2: Allgemeine Informationen
Kapitel 2: Allgemeine Informationen Die Längsnahtschweißmaschine Typ 8000 ist zur automatischen Ausführung von geradlinigen Schweißnähten mittels MIG/MAG- oder WIG-/PLASMA-Schweißen konzipiert. Die Maschine ist standardmäßig mit einem in zwei Richtungen justierbaren Brennerhalter ausgestattet, sie ist jedoch auch mit automatischem Brennerhub sowie automatischem Ein- und Ausschalten von Wurzelschutzgas lieferbar. -
Seite 5: Kapitel 3: Ratschläge Zur Sicherheit Und Warnhinweise
Kapitel 3: Ratschläge zur Sicherheit und Warnhinweise PERSÖNLICHE SICHERHEIT Licht- und Wärmestrahlung Der Lichtbogen sendet eine für das menschliche Auge schädliche Strahlung aus. Selbst bei kurzzeitiger Einwirkung dieser Strahlen besteht die Gefahr bleibender Schäden. Die Augen sind durch geeignetes Strahlungsschutzglas im Schweißerschutzhelm gegen starke Strahlung durch infrarotes, sichtbares und ultraviolettes Licht zu schützen. -
Seite 6: Anwendungsbereiche
vorschriftsmäßig ausgeführt sind (Netzkabel, Sicherung und Schutzleiter/Erdung). Öffnen Sie die Maschine nicht an Zugängen zu stromführenden Teilen. Wartungs- und Servicearbeiten, die Zugang zu Netzspannungsführenden Teilen erfordern, dürfen nur von qualifizierten Personen ausgeführt werden. Verlassen Sie nie eine auseinandergebaute, ans Netz angeschlossene Maschine. -
Seite 7: Kapitel 4: Arbeitsweise Der Maschine
Kapitel 4: Arbeitsweise der Maschine Skizze der Längsnahtschweißmaschine: 1100 1650 2000 2500 3000 3500 4000 5000 Maße 1585 2160 2540 3040 3560 4000 4510 5010 1240 1240 1240 1240 1240 1240 1240 1240 1760 2260 2760 3260 3760 4260 4760 5260 Werkstück- 1100... -
Seite 8: Ingangsetzen Und Anhalten
Ingangsetzen und Anhalten: Der Schweißbrenner wird mit Hilfe der Kreuzsupports (A) in die richtige Position eingestellt. Einstellung von Schweißgeschwindigkeit, Vorschweißzeit, Nachschweißzeit u.a.: Siehe Beschreibung der Steuerung Typ 4005 in der hierzu gehörigen Bedienungsanleitung. Stellen Sie die induktiven Fühler an der Linearführung auf die gewünschten Positionen ein (siehe Abschnitt "Aufstellung", Kapitel 5). -
Seite 9: Störung Beim Start, Während Des Betriebs Oder Beim Anhalten
Störung beim Start, während des Betriebs oder beim Anhalten: Ist die Lichtbogenüberwachung sowie das Schweißen eingeschaltet, startet die Längsnahtschweißmaschine nicht, bevor der Lichtbogen sich gebildet hat. In diesem Wartezustand muss der Bediener darauf achten, dass die Längsnahtschweißmaschine starten kann, wenn der Lichtbogen gezündet wird. -
Seite 10: Wartung
Wartungsarbeiten leicht selbst durchführen. Diese Arbeiten werden nachfolgend beschrieben. Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeug und Spezialwissen erfordern. Mit diesen Arbeiten sollten qualifizierten Migatronic-Mitarbeitern betraut werden. Auch wenn Sie ein erfahrener Do it yourself-Mechaniker sein sollten, empfehlen wir, Reparaturen und Wartungsarbeiten uns zu überlassen. - Seite 11 Schweißprobe: Schweißen Sie ein Werkstück und vergleichen Sie dies mit dem Werkstück vom gleichen Zeitraum des Vortages. Ist alles in Ordnung, bewahren Sie das zuletzt geschweißte Werkstück bis zum Start am nächsten Tag auf. WÖCHENTLICHE KONTROLLE Reinigen Sie alle wichtigen Oberflächen mit Pressluft und schmieren Sie mit etwas Maschinenöl.
-
Seite 12: Wartungsformular
Wartungsformular Wöchentliche Monatliche Kontrolle Evtl. Anmerkungen Datum Init. Kontrolle... -
Seite 13: Aufbewahrung Der Bedienungsanleitung
Aufbewahrung der Bedienungsanleitung: Die Bedienungsanleitung ist für Bedienpersonal, Wartungspersonal und Reparaturpersonal jederzeit zugänglich zu verwahren. -
Seite 14: Kapitel 5: Montage Und Demontage
Kapitel 5: Montage und Demontage Aufbau der Längsnahtschweißmaschine: Die Maschine ist mit einem Laufwagen (A) ausgestattet, der auf leichtlaufenden Rollenführungen auf Schienen läuft, die wiederum an einem kräftigen RHS-Profil (B) befestigt sind. Der Antrieb erfolgt mittels elektronisch geregeltem Getriebemotor, der den Wagen mit Hilfe eines Zahnriemens zieht. -
Seite 15: Aufstellung
Aufstellung: Rückseite Steuergerät Fühler / Ventile Motor Start Schweißmaschine Massekabel in der Schweißmaschine... - Seite 16 Zum Verschieben oder Justieren der induktiven Fühler drehen Sie die Handclips (A) eine viertel Umdrehung. Anschließend lässt sich die Abschirmung herunterklappen. Achtung! Vor dem Herunterklappen der Abschirmung sind alle Netzanschlüsse zu trennen. Arbeitsfühler – links Arbeitsfühler – rechts Endabschaltersensor– links Endabschaltersensor rechts Die obige Abbildung zeigt die Linearführung ohne Abschirmung.
-
Seite 17: Abbau
Abbau: Die ausgediente Längsnahtschweißmaschine enthält wiederverwendbare Teile. Bringen Sie daher Ihre Längsnahtschweißmaschine nicht einfach zum nächsten Schrottplatz, sondern wenden Sie sich bezüglich der Wiederverwertungsmöglichkeiten an die Gemeinde oder an einen Auto- oder Schrotthändler. Vor der Demontage sind alle externen Anschlüsse (Strom, Luft, usw.) von der Maschine zu trennen. -
Seite 18: Kapitel 6: Technische Daten
Kapitel 6: Technische Daten: 1100 1650 2000 2500 3000 3500 4000 5000 Maße 1585 2160 2540 3040 3560 4000 4510 5010 1240 1240 1240 1240 1240 1240 1240 1240 1760 2260 2760 3260 3760 4260 4760 5260 Werkstück- 1100 1650 2000 2500 3000... -
Seite 19: Externe Anschlüsse
Filnavn: U:\4005\Pcs\Machine SLIDE MOTOR CONNECTIONS AND WELDING MACHINE CONNECTIONS Project title: MACHINE CONNECTINS LONGSEAM WELDER, AND LATHE TYPES www.migatronic-automation.dk Changed: 28-08-2006 15:1 Konst.:CLA Page: 1 af 3... - Seite 20 Filnavn: U:\4005\Pcs\Machine SENSORS AND SOLENOIDS www.migatronic-automation.dk Project title: MACHINE CONNECTINS LONGSEAM WELDER, AND LATHE TYPES Changed: 28-08-2006 15:1 Konst.:CLA Page: 2 af 3...
- Seite 21 Filnavn: U:\4005\Pcs\Machine AUTOMATIC TORCH LIFT OPTION Project title: MACHINE CONNECTINS LONGSEAM WELDER, AND LATHE TYPES www.migatronic-automation.dk Changed: 28-08-2006 15:3 Konst.:CLA Page: 3 af 3...
-
Seite 22: Ersatzteilliste - Längsnahtschweißmaschine
Ersatzteilliste – Längsnahtschweißmaschine: Pos. Nr. Bezeichnung Artikelnummer Innensechskantschraube M8x80 40310880-1 Zahnriemenscheibe 47419422-1 Seeger-A-Ring 42510020-1 Zahnriemenscheibenachse 25403005-1 Kugellager 44166204-1 Endabschaltersensor links 17100809-1 Arbeitsfühler links. 17100809-1 Führungsschiene 45032049-1 Zahnriemen Typ 1100 47041250-1 Zahnriemen Typ 1650 47041700-1 Zahnriemen Typ 2000 47042000-1 Zahnriemen Typ 2500 47042400-1 Zahnriemen Typ 3000 47042800-1...
