SÉLECTION FONCTIONS - KEUZESCHAKELAARS - FUNKTIONSWAHL
FU S.
C E N TR.
2 A
FU SIB ILI
LIN EA 5 A
1 ON
Fermeture automatique
activé; (1OFF-éteinte)
2 ON
"Ouvre-stop-ferme-stop" avec
bouton (2-7) et commande-
radio (carte AF insérée)
activé;
2 OFF "Ouvre-ferme" avec bouton
(2-7) et commande-radio
(carte AF insérée) activé;
3 ON
"Soulement ouverture" avec
commande-radio (carte AF
insérée) activé; (3OFF-éteinte)
4 ON
Preclignotement pandant la
phase d'ouverture et de
fermeture activé; (4OFF-
éteinte.)
5 ON
Dispositif de détection d'obs-
tacle activé; (5OFF éteinte)
6 OFF "Homme mort" (exclut la
fonction radiocommande)
éteinte; (6ON - activé)
7 ON
Coup de bélier activé; (pour
faciliter le déblocage de la
serrure) 7OFF-éteinte
8 OFF Fermeture en phase d'ouver-
ture ou arrêt partiel, brancher
le dispositif de sécurité aux
bornes 2-CX (voir sélecteur à
deux voies, pag. 23);
(si le dispositif sur 2-CX ne sont pas
utilisés, positionner le dip 8
sur ON)
9 OFF Réouverture en phase de
fermeture activé; relier le
dispositif de sécuritè aux
bornes 2-C1; s'il n'est pas
utilisé, positionner l'interrup-
teur à positions multiples sur
ON
10 ON Activation du test de sécurité
pour le contrôle du bon
fonctionnement des photocel-
lules (voir pag. 18-19) activé;
(10 OFF - éteinte)
-8-

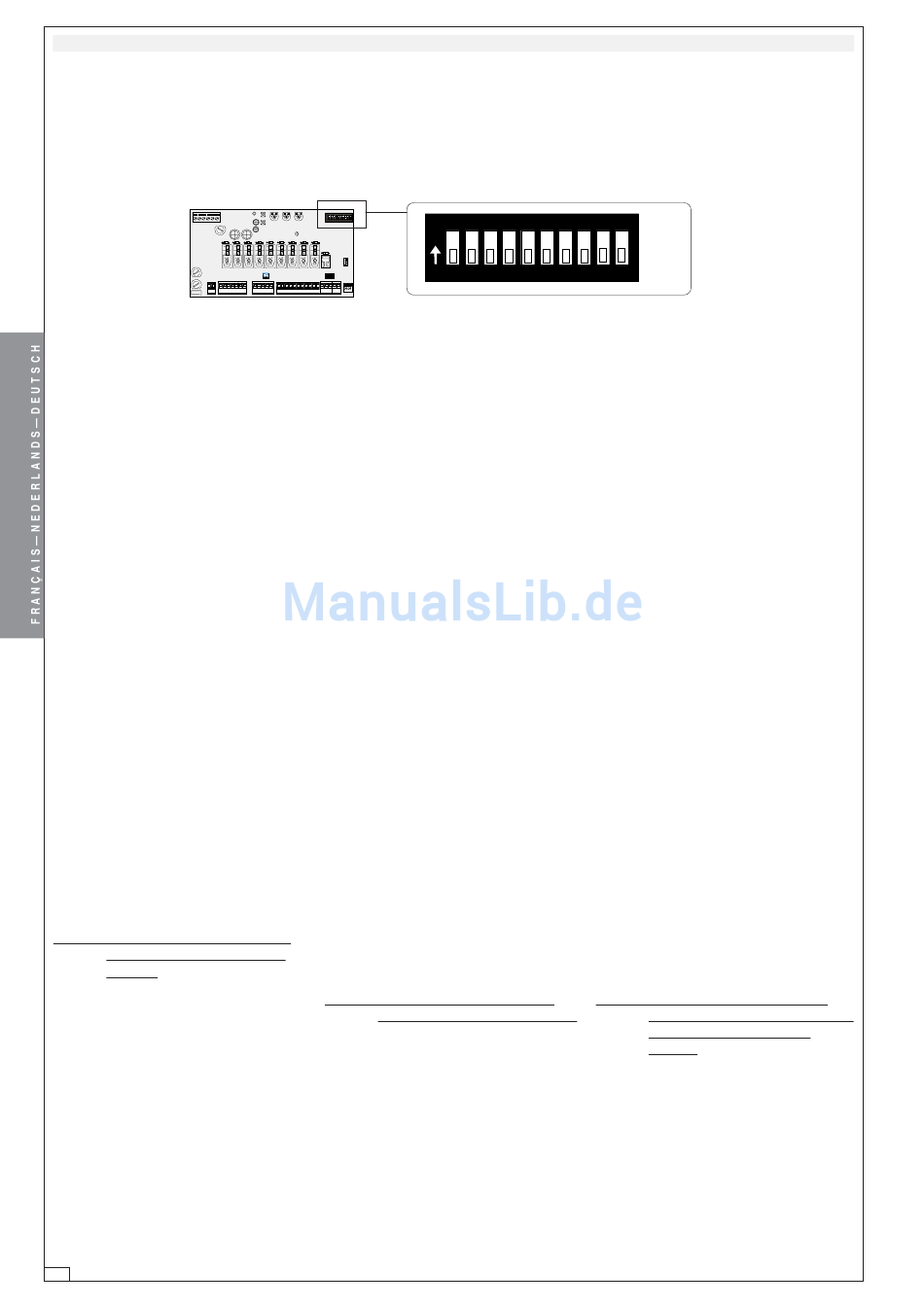

DIP-SWITCH 10 VOIES / 10 WEG DIP-SWITCH / ZEHNWEG-DIP-SWITCH
T .L.
T .C .A .
T R2 M .
C H 1
O
1
2
3 4 5 6 7
8 9 10
N
O
C H 2
N
AF
QUADRO COMA NDO
ZM2
1 ON
Automatische dichtloop
geactiveerd (1 OFF
uitgeschakeld)
2 ON
"Openen-stop-sluiten-stop" met
drukknop (2-7) of met
afstandsbediening (print AF
toegevoegd) geactiveerd
2 OFF "Openen-sluiten" met drukknop
(2-7) of met afstandsbediening
(print AF toegevoegd)
geactiveerd
3 ON
"Enkel openen" met
afstandsbediening (print AF
toegevoegd) geactiveerd
(3OFF = uitgeschakeld)
4 ON
Voorflitsen tijdens openings- en
sluitingsfase geactiveerd (4
OFF uitgeschakeld)
5 ON
Hindernissendetectie
geactiveerd (5 OFF
uitgeschakeld)
6 OFF "Dodemansfunctie" (schakelt de
afstandsbediening uit)
uitgeschakeld (6 ON
geactiveerd)
7 ON
Hamerslag geactiveerd (voor
het beter ontgrendelen van
het slot)
(7 OFF uitgeschakeld)
8 OFF Hersluiten tijdens de
openeningsfase of partiële
stop,sluit de contacten van de
beveiliging aan op de klemmen
2-CX (zie 2 weg
keuzeschakelaars)
Indien het contact 2-CX niet gebruikt
wordt, dip-switch 8 op on zetten
9 OFF Heropenen tijdens de
sluitingsfase geactiveerd; sluit
de klemmen van de beveiliging
aan op de klemmen 2-C1 (bij
niet gebruik - dipswitch op ON
zetten)
10 ON Activering veiligheidstest dat de
goede werking van de
fotocellen controleert
geactiveerd (10 OFF =
uitgeschakeld)
1
3
4 5 6
7
8 9 10
2
1 ON
2 ON
2 OFF "Öffnen-Schließen" mit Druck-
3 ON
4 ON
5 ON
6 OFF Bedienung vom "Steuerpult"
7 ON
8 OFF Wiederschließen beim Öff-
(Wenn die Sicherungen nicht an die
9 OFF Wiederöffnen beim Schließen
10 ON Aktivierung der Sicherheitstest-
O N
O N
O N
O N
O N
OFF
OFF
OFF
OFF
OFF
Schließautomatik zugeschal-
tet; (1OFF-ausges.)
"Öffnen-Stop-Schließen-Stop"
mit Druckknopf (2-7) und Fern
steuerung (Karte AF einge
steckt) zugeschaltet;
knopf (2-7) und Fernsteuerung
(Karte AF eingesteckt) zuge-
schaltet;
"nur Öffnen" mit Fernsteue-
rung (Karte AF eingesteckt)
zuge schaltet; (3 OFF- ausge-
schlossen)
Vorblinken beim Öffnen und
Schließen zugeschaltet;
(4OFF-ausgeschlos.)
Hindemisaufnahme zugeschal-
tet; (5OFF - ausgeschlossen)
(bei Wahl dieser Betriebsart
wird die Funkfernsteuerung
ausgesch.) ausgeschlossen;
(6ON - zugeschaltet)
Widderstoß zugeschaltet;
(durch diese Funktion wird das
Auslösen des Elektroschlos-
ses erleichtert) 7OFF -
ausgeschlossen
nungsphase oder teilweiser
Stop, bitte die Sicherheitsvor-
richtung an die Klemmen 2-CX
anschkießen (siehe Zweiweg-
Dip-Schalter, S. 23);
Klemmen 2-CX angeschlossen
werden, die Dip 8 auf ON
stellen)
zugeschaltet; (schließen Sie
die Sicherheitsvorrichtung an
die Klemmen 2-C1 an); falls
nicht verwendet, schalten Sie
den Dip auf ON)
Funktion zur Überprüfung
(siehe S. 18÷19).
