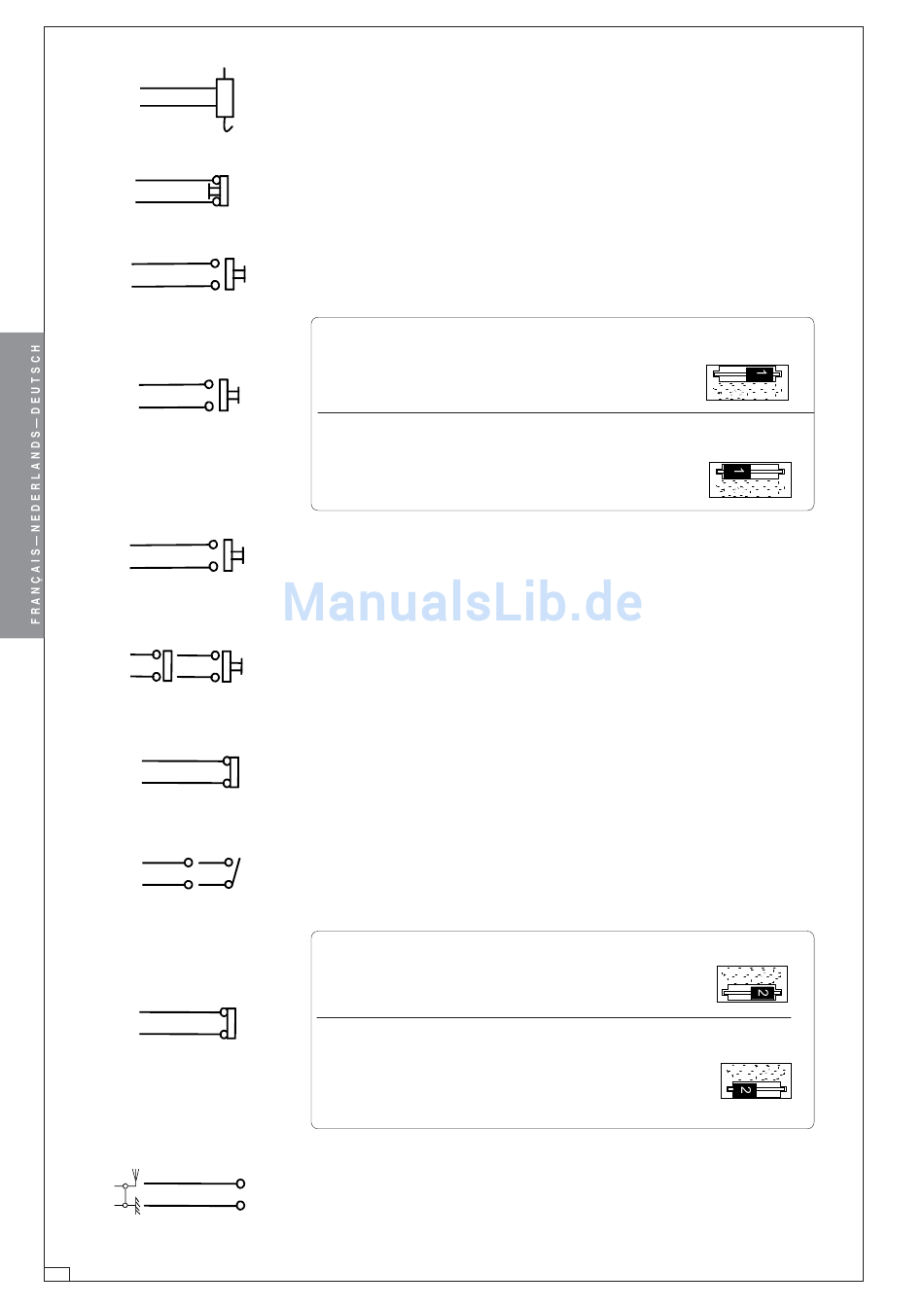

Connexion serrure électrique (12V-15W max.)
Aansluiting voor elektrisch slot (12V-15W max.)
Anschluß Elektroschloß (12V-15W max.)
Bouton-poussoir de stop (N.F.)
Noodstop drukknop (NC) (bij niet gebruik overbruggen)
Stop-Taste (Ruhekontakt)
Bouton-poussoir d'ouverture (N.O.)
Drukknop openen (NO)
Taste Öffnen (Arbeitskontakt)
Bouton-poussoir (N.O.) pour ouverture partial
Drukknop (N.O.) voor partiële opening
Taste (Arbeitskontakt) für TeilÖffnung
Bouton-poussoir (N.O.) pour ouverture piétons
Drukknop (N.O.) voor voetgangersdoorgang
Taste (Arbeitskontakt) für Schlupftür-Öffnung
Bouton-poussoir fermeture (N.O.)
Drukknop sluiten (NO)
Taste Schließen (Arbeitskontakt)
Contact radio et/ou poussoir pour commande (voir dip-switch 2-3
sel.fonction)
Drukknop en/of radiocontact voor openen en sluiten (zie dipswitch 2-3 van
keuzefuncties)
Funkkontakt und/oder Taste Steuerung (siehe dip-switch 2-3
Funktionswahl)
Contact (N.F.) de réouverture pendant la fermeture
Contact (NC) "heropenen tijdens de sluitingsfase" (bij niet gebruik dip 9
op ON)
Ruhekontakt Wiederöffnen beim Schließen
Sortie contact (N.O.) Portée contact: 5A - 24V c.c.
Contactuitgang (NO) - max. contact : 5A - 24V DC
Ausgang Arbeitskontakt Stromfestigkeit: 5A - 24V Gleichstrom
Contact (N.F.) stop partiel
Contact (NC) partiële stop
Runekontakt Teilstop
Contact (N.F.) de réfermeture pendant l'ouverture
Contact (NC) "hersluiten tijdens de openingsfase"
Runekontakt Wiederschließen beim Öffnen
Connexion antenne
Aansluiting antenne
Antennenanschluß
DIP-1ON
DIP-1OFF
DIP-2ON
DIP-2OFF
