CARACTÉRISTIQUES GÉNÉRALES

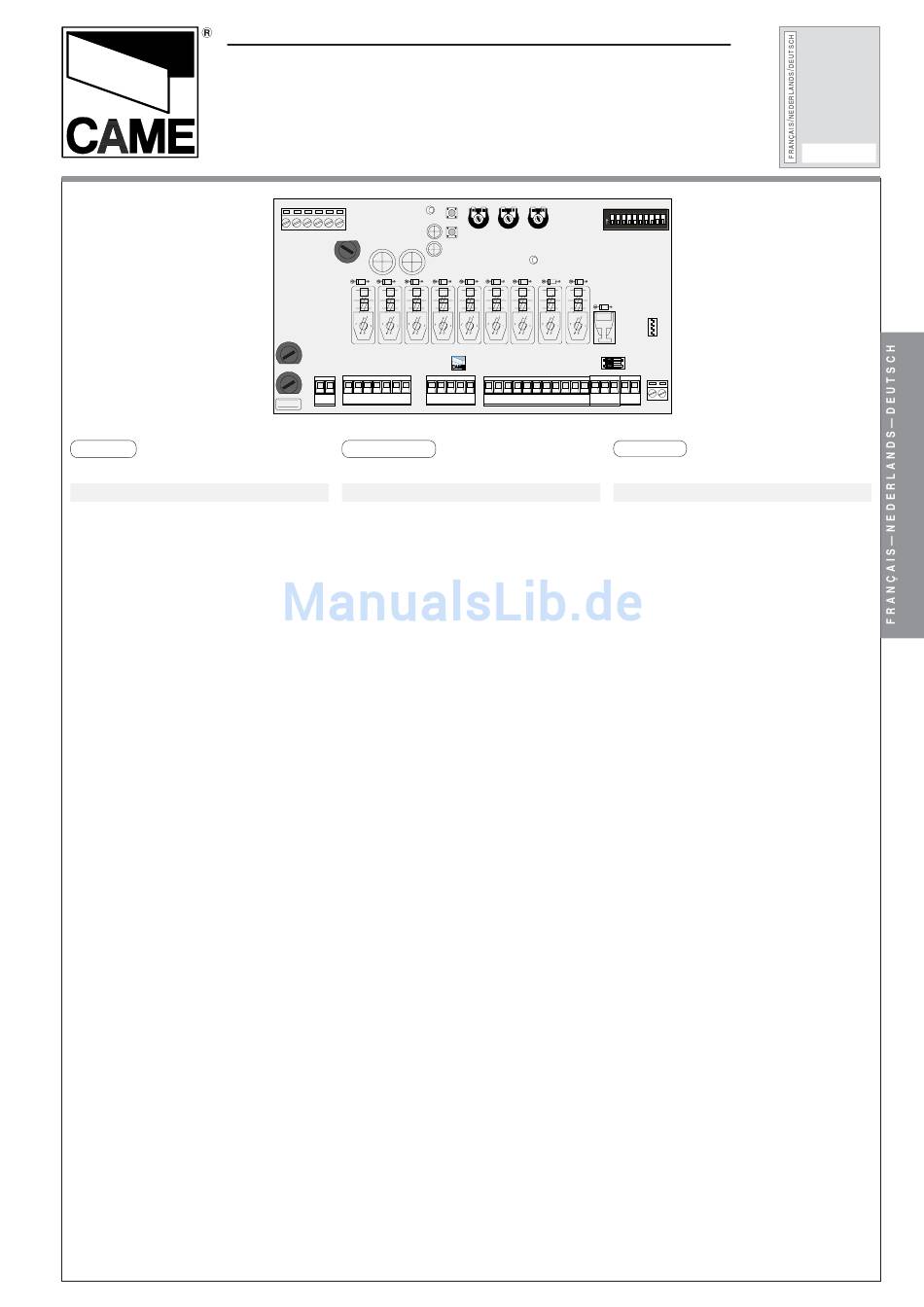

DESCRIPTION DE LA CARTE
La carte de commande ZM2 a été
conçue et construite entièrement par
CAME CANCELLI AUTOMATICI S.p.A..
Elle sert à commander
automatismes à 230V monophasés
avec puissance jusqu'à
fréquence 50÷60Hz, en particulier pour
les motoréducteurs série ATI, FERNI,
FROG, KRONO, FAST, C, H, BX et BY
(sauf BXE, BY1500) pour portails et
grandes portes à usage collectif et
d'usine (à battants, coulissantes,
pliantes, sectionnelles, etc.).
Il faut la monter à l'intérieur des boîtiers
en ABS (S4339 ou S4340), avec degré
de protection IP54, munis d'un orifice
pour le recyclage de l'air et d'un
transformateur correspondant.
Elle est alimentée à 230V sur les bornes
L1 et L2 et est protégée à l'entrée par
deux fusibles de ligne de 5A, tandis que
les dispositifs de commande à basse
tension (24V) sont protégés par un
fusible de 3.15A.
La puissance totale des accessoires
(24V) ne doit pas dépasser les 20W.
Z | Z |
FROG BAUREIHE
TUURPRINT
FUS.
CENTR.
3.15A
FUSIBILI
LINEA 5A
NEDERLANDS
ALGEMENE KENMERKEN
BESCHRIJVING BEDIENINGSPRINT
Elektrische print met microprocessor voor
motoren op 230V AC monofasig :
frequentie 50-60 Mhz. Max. vermogen
600W.
des
Aangepast voor de motoren van de serie
ATI-FERNI-FROG-KRONO-FAST,C,H,BX
600W,
en BY (behalve BXe, BY1500). De print is
ontwikkeld en gefabriceerd door CAME
S.p.A. en volgens de veiligheidsnormen
NFP 25-362 met een beschermingsgraad
IP54. Ze moet geplaatst worden in een
behuizing van ABS met luchtcirculatie
(S4339 of S4340).
De garantie is 1 jaar behalve bij
beschadiging. De kast wordt op 230V
gevoed op de klemmen L1 en L2 en is
beveiligd door twee zekeringen van 5A.
De bedieningsonderdelen zijn op lage
spanning (24V) en beveiligd door een
zekering van 3.15 A. Het totale vermogen
van de toebehoren op 24V mag niet meer
bedragen dan 20W.
Z
CH1 T.L. T.C.A. TR2M.
CH2
Q UADRO CO MANDO
ZM2
ZM2
1 5 8 9 10
O 2 3 4 6 7
N
AF
DEUTSCH
ALLGEMEINE MERKMALE
BESCHREIBUNG DER PLATINE
Die Steuerplatine ZM2 wurde von der
Firma CAME CANCELLI AUTOMATICI
S.p.A..Sie ist für die Steuerung von
Einphasen-Automatikantrieben mit 230
V, einer Leistung von bis zu 600 W und
einer Frequenz von 50-60 Hz geeignet,
insbesondere für die Getriebemotoren
der Serie ATI, FERNI, FROG, KRONO,
FAST, C, H, BX und BY (mit Ausnahme
von BXE und BY1500) für Einfahrts- und
Eingangstore für privaten
gewerblichen Einsatz (Flügeltore,
Schiebetore, Falttore, Sektionaltore,
usw.).Die Platine wird in den ABS-
Gehäusen (S4339 oder S4340) mit
Schutzklasse IP54 montiert, die mit
einem Anschluß für die Luftumwälzung
und dazugehörigem Trafo ausgestattet
sind.Die Stromversorgung mit 230 V
erfolgt über die Klemmen L1 und L2.
Die Platine ist am Eingang mit zwei 5 A
Leitungssicherungen geschützt, die mit
Niedrigspannung (24 V) arbeitenden
Steuervorrichtungen mit einer 3,15 A
Sicherung.Die Gesamtleistung vom
Zubehör (24 V) darf 20 W nicht
übersteigen
