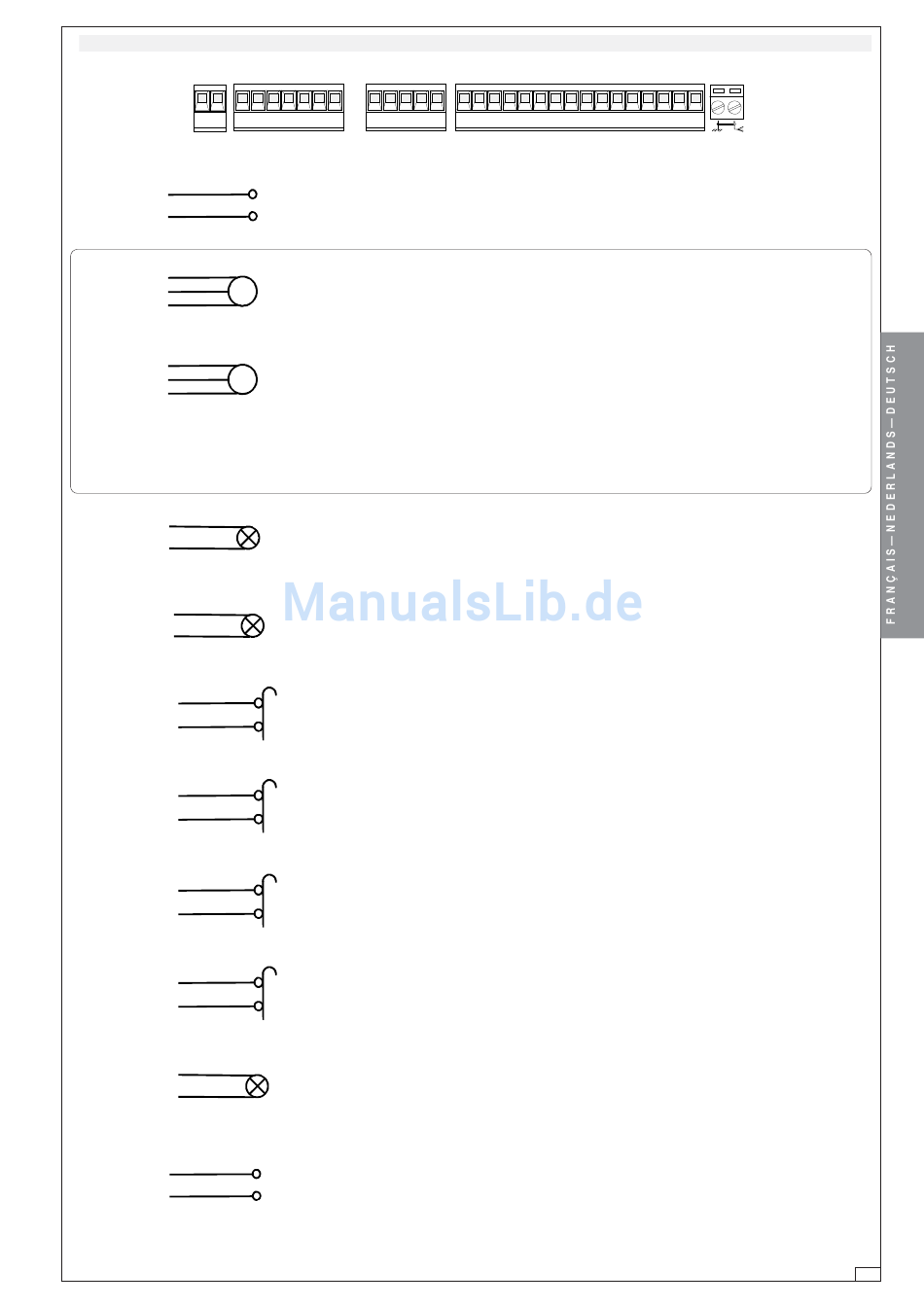

BRANCHEMENTS ÉLECTRIQUES - ELECTRISCHE AANSLUITINGEN - ELEKRISCHE ANSCHLÜSSE
L1 L2
U V W X Y E E3
L1
L2
U
W
V
X
W
Y
Si no n'utilise qu'un seul moteur:
- brancher le moteur à la sortie XWY;
- les contacts des interrupteurs de fin
de course (2-FA1, 2-FC1) doivent être
ouverts.
W
E
E
E3
2
FA1
2
FC1
2
FA2
2
FC2
10
5
10
11
2
FA1 FC1FA2 FC2
10 11 TS S 1 2 3 3P 4 5 7 2 C1CX B1B2
Alimentation armoire de commande - 230V (c.a.)
Voeding 230V (AC)
Stromversorgung Steuergerät - 230V (Wechselstrom)
Connection du moteur 1 (retardé en ouverture)
Aansluiting voor motor 1 (vertraagd bij opening)
Auschluß Motor 1 (verzögertes Ansteuern beim Öffnen)
Connection du moteur 2 (retardé en fermeture)
Aansluiting voor motor 2 (vertraagd bij sluiten)
Auschluß Motor 2 (verzögertes Ansteuern beim Schließen)
Indien slechts 1 motor is gebruikt :
- Sluit motor aan op de uitgang XWY
- De eindeloopkontakten moeten open
blijven (2-FA1, 2-FC1).
Sortie 230V(c.a.)-25W max. en mouvement (ex. branchement clignotant)
Uitgang 230V (AC) - 25W max. in beweging (vb. voor aansluiting flitslamp)
Ausgang 230V (Wechselstrom) in Bewegung (z.B. Blinker-Anschluß)
Connection lampe cycle (230V-25W)
Aansluiting cycluslamp (230V-25W)
Anschluß Betriebszyklus-Anzeigeleuchte (230V-25W)
Fin de course d'ouverture Moteur 1
Eindeloop openen motor 1
Öffnungsendeschalter Motor 1
Fin de course fermeture Moteur 1
Eindeloop sluiten motor 1
Schließungsendschalter Motor 1
Fin de course d'ouverture Moteur 2
Eindeloop openen motor 2
Öffnungsendeschalter Motor 2
Fin de course fermeture Moteur 2
Eindeloop sluiten motor 2
Schließungsendschalter Motor 2
Lampe-témoin (24V-3W max.) "portail ouverture"
Signaallamp (24V-3W max.) "hek open"
Signallampe (24V-3W max.) "Tor Öffnen"
Sortie 24V (c.a.) alimentation accessoires (max 20W)
Uitgang 24V (AC) voor voeding toebehoren (max. 20W)
Ausgang 24V (Wechselstrom) stromversorgung Zubehör (max 20W)
Wenn nur ein Motor verwendet wird:
- Den Motor an den Ausgang XWY an-
schließen;
- Die Kontakte der Endanschläge (2-
FA1, 2-FC1) müssen offen sein.
