INSTALLATION DE LA RADIOCOMMANDE - INSTALLATIE VAN DE AFSTANDSBEDIENING
PROCEDURE
A. placer une carte AF **.
B. codifier le/s émetteur/s.
C. mémoriser la codification sur la car-
te base.

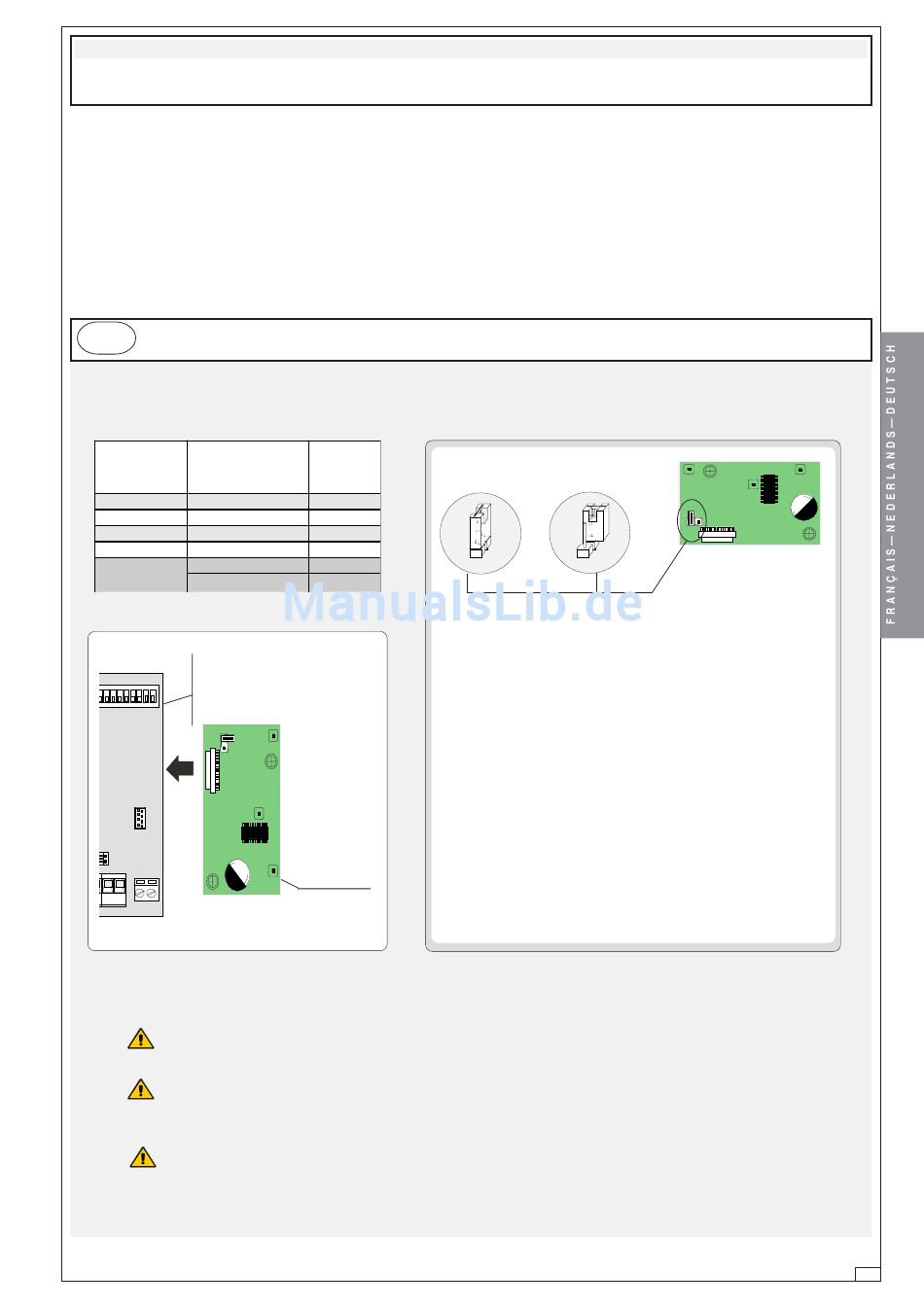

NSTALLATION DE LA CARTE AF / INSTALLATIE VAN DE AF KAART / EINSTECKEN DER KARTE AF
A
Frequence / MHz
Carte radiofréquence
Frequentie /MHz
Frequentieprint
Frequenz / MHz
Funkfrequenz-Platine
FM 26.995
AF130
FM 30.900
AF150
AM 26.995
AF26
AM 30.900
AF30
AM 433.92
AF43S / AF43SM
AF43SR
CARTE DE BASE
2
3
4
5
6
7
8
9 10
PRINTPLAAT
BASIS KARTE
AF
La carte AF doit OBLIGATOIREMENT être branchée en l'absence de tension car la carte
mère ne la reconnaît que quand elle est alimentée.
De AF kaart mag slechts ingeplugd worden wanneer de spanning niet is aangesloten.
Vor Einschieben der Karte die Stromzufuhr UNBEDINGT abschalten, da die Erkennung
durch die Hauptkarte nur über eine Neueinschaltung ( nur durch Versorgung) erfolgt.
ZM2
INSTALLATION DER RADIOSTEUERUNG
WERKWIJZE
A.
Plaats de frequentieprint AF **.
B.
Codeer de zender(s)
C.
Memoriseer de code
Emetteur
Zender
TOP
Funksender
TFM
TFM
TOP
TOP
TAM / TOP **
ATOMO
(**) Pour les émetteurs de fréquence 433.92 AM (série
TOP et série TAM) il faut positionner le pontet sur la
carte AF43S correspondante de la façon indiquée.
( **) Voor de zenders op 433.92 AM (serie TOP of TAM)
moet men het brugje op de frequentieprint instellen
volgens bovenstaande tekening
(**) Bei Sendern mit einer Frequenz von 433.92 AM
(Reihe TOP und Reihe TAM) ist der auf der entspre-
chenden Platine AF43S befindliche Jumper der Abbil-
dung entsprechend zu positionieren.
CARTE "AF""
AF - PRINT
KARTE «AF»
PROZEDUR
A. Stecken Sie eine Karte AF **.
B. Codieren Sie den/die Sender.
C. Speichern Sie die Codierung auf der
Grundplatine.
TAM
-11-
