(9)
Douille de jonction pour potentiel terrestre
(10) Douille de jonction de sécurité pour la sortie des blocs d'alimentation « OUT-
PUT A »
(11) Régulateur pour la limitation de courant de sortie de « OUTPUT A »
(12) Régulateur micrométrique pour la tension de sortie de « OUTPUT A »
(13) Régulateur approximatif pour la tension de sortie de « OUTPUT A »
(14) Commutateur principal de mise en service (I = MARCHE / 0 = ARRET)
(15) Dissipateur thermique (dos de l'appareil)
(16) Prise de courant avec contact de mise à la terre (dos de l'appareil)
(17) Porte-fusible pour le fusible de secteur (dos de l'appareil)
Indications de sécurité et de danger
Tout dommage résultant d'un non-respect des présentes instruc-
tions a pour effet d'annuler la garantie. De même, nous n'assu-
mons aucune responsabilité en cas de dommages matériels ou
corporels résultant d'une utilisation de l'appareil non conforme
aux spécifications ou d'un non-respect des présentes instructions
!
• Du point de vue de la sécurité, cet appareil a quitté l'usine en parfait état.
Afin de maintenir le produit dans cet état et d'assurer un fonctionnement sans
risques, l'utilisateur est tenu d'observer les consignes de sécurité ainsi que les
avertissements (« Attention ! » et « Indication ! ») figurant dans le présent mode
d'emploi. Les pictogrammes suivants doivent être respectés :
= Indication ! Lire le mode d'emploi !
= point de connexion pour le conducteur de protection. Il est interdit
de dévisser cette vis.
= réservé à l'utilisation dans les locaux intérieurs secs.
= cet appareil est agréé CE et satisfait ainsi aux directives relatives à la com-
°
patibilité électromagnétique 89/336/CEE et aux appareils basse tension
73/23/CEE.
22
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädi-
gung des Gehäuses usw.
Eine andere Reparatur darf nur durch eine Fachkraft erfolgen, die
mit den damit verbundenen Gefahren bzw. einschlägigen Vor-
schriften vertraut ist. Bei eigenmächtigen Änderungen oder Repa-
raturen am oder im Gerät, erlischt der Garantieanspruch.

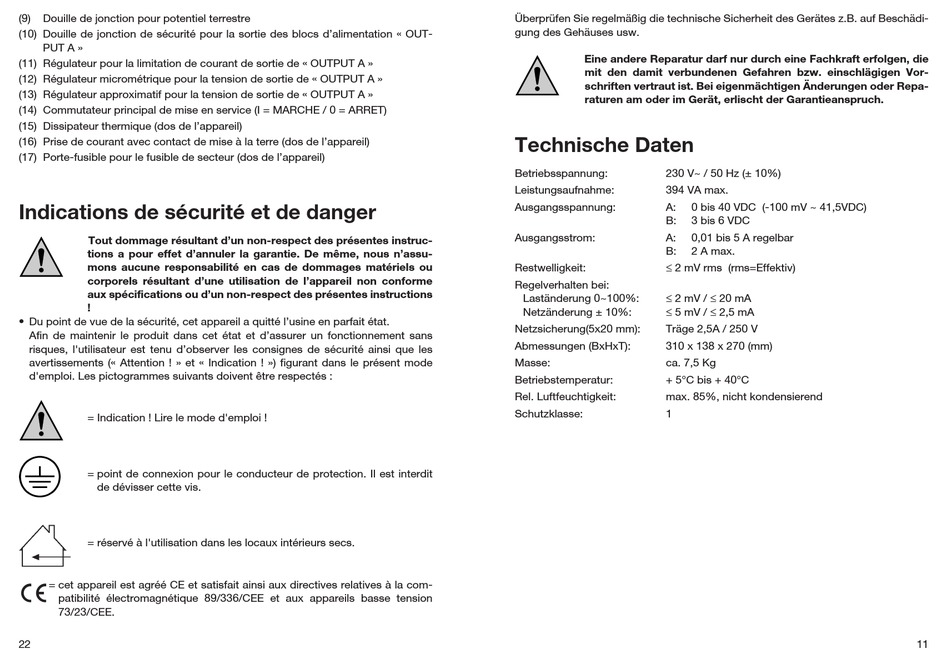

Technische Daten
Betriebsspannung:
230 V~ / 50 Hz (± 10%)
Leistungsaufnahme:
394 VA max.
Ausgangsspannung:
A:
0 bis 40 VDC (-100 mV ~ 41,5VDC)
B:
3 bis 6 VDC
Ausgangsstrom:
A:
0,01 bis 5 A regelbar
B:
2 A max.
≤ 2 mV rms (rms=Effektiv)
Restwelligkeit:
Regelverhalten bei:
≤ 2 mV / ≤ 20 mA
Laständerung 0~100%:
≤ 5 mV / ≤ 2,5 mA
Netzänderung ± 10%:
Netzsicherung(5x20 mm):
Träge 2,5A / 250 V
Abmessungen (BxHxT):
310 x 138 x 270 (mm)
Masse:
ca. 7,5 Kg
Betriebstemperatur:
+ 5°C bis + 40°C
Rel. Luftfeuchtigkeit:
max. 85%, nicht kondensierend
Schutzklasse:
1
11
