(10) Douille de jonction de sécurité pour la sortie des blocs d'alimentation « OUTPUT A »
(11) Régulateur pour la limitation de courant de sortie de « OUTPUT A »
(12) Régulateur micrométrique pour la tension de sortie de « OUTPUT A »
(13) Régulateur approximatif pour la tension de sortie de « OUTPUT A »
(14) Commutateur principal de mise en service (I = MARCHE / 0 = ARRET)
(15) Dissipateur thermique (dos de l'appareil)
(16) Prise de courant avec contact de mise à la terre (dos de l'appareil)
(17) Porte-fusible pour le fusible de secteur (dos de l'appareil)
Indications de sécurité et de danger
Tout dommage résultant d'un non-respect des présentes instruc-
tions a pour effet d'annuler la garantie. De même, nous n'assumons
aucune responsabilité en cas de dommages matériels ou corporels
résultant d'une utilisation de l'appareil non conforme aux spécifica-
tions ou d'un non-respect des présentes instructions !
• Du point de vue de la sécurité, cet appareil a quitté l'usine en parfait état.
Afin de maintenir le produit dans cet état et d'assurer un fonctionnement sans ris-
ques, l'utilisateur est tenu d'observer les consignes de sécurité ainsi que les aver-
tissements (« Attention ! » et « Indication ! ») figurant dans le présent mode d'em-
ploi. Les pictogrammes suivants doivent être respectés :
= Indication ! Lire le mode d'emploi !
= point de connexion pour le conducteur de protection. Il est interdit
de dévisser cette vis.
= réservé à l'utilisation dans les locaux intérieurs secs.
°
= cet appareil est agréé CE et satisfait ainsi aux directives relatives à la
compatibilité électromagnétique 89/336/CEE et aux appareils basse
tension 73/23/CEE.
• Les appareils électriques et les accessoires ne doivent pas être laissés à portée de
main des enfants !
22
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädi-
gung des Gehäuses usw.
Eine andere Reparatur darf nur durch eine Fachkraft erfolgen, die
mit den damit verbundenen Gefahren bzw. einschlägigen Vor-
schriften vertraut ist. Bei eigenmächtigen Änderungen oder Repa-
ratu-ren am oder im Gerät, erlischt der Garantieanspruch.

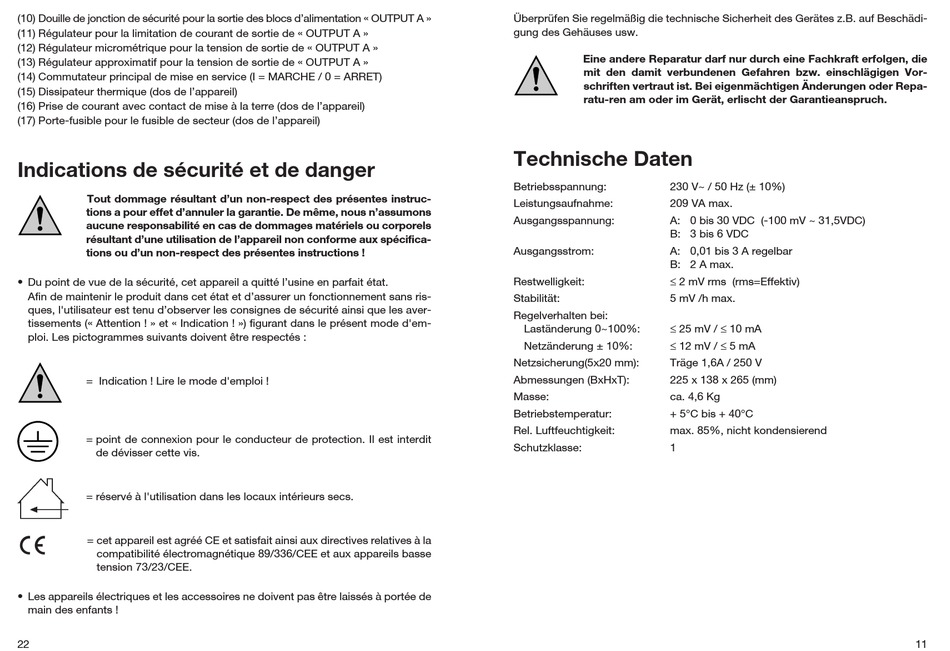

Technische Daten
Betriebsspannung:
230 V~ / 50 Hz (± 10%)
Leistungsaufnahme:
209 VA max.
Ausgangsspannung:
A: 0 bis 30 VDC (-100 mV ~ 31,5VDC)
B: 3 bis 6 VDC
Ausgangsstrom:
A: 0,01 bis 3 A regelbar
B: 2 A max.
≤ 2 mV rms (rms=Effektiv)
Restwelligkeit:
Stabilität:
5 mV /h max.
Regelverhalten bei:
≤ 25 mV / ≤ 10 mA
Laständerung 0~100%:
≤ 12 mV / ≤ 5 mA
Netzänderung ± 10%:
Netzsicherung(5x20 mm):
Träge 1,6A / 250 V
Abmessungen (BxHxT):
225 x 138 x 265 (mm)
Masse:
ca. 4,6 Kg
Betriebstemperatur:
+ 5°C bis + 40°C
Rel. Luftfeuchtigkeit:
max. 85%, nicht kondensierend
Schutzklasse:
1
