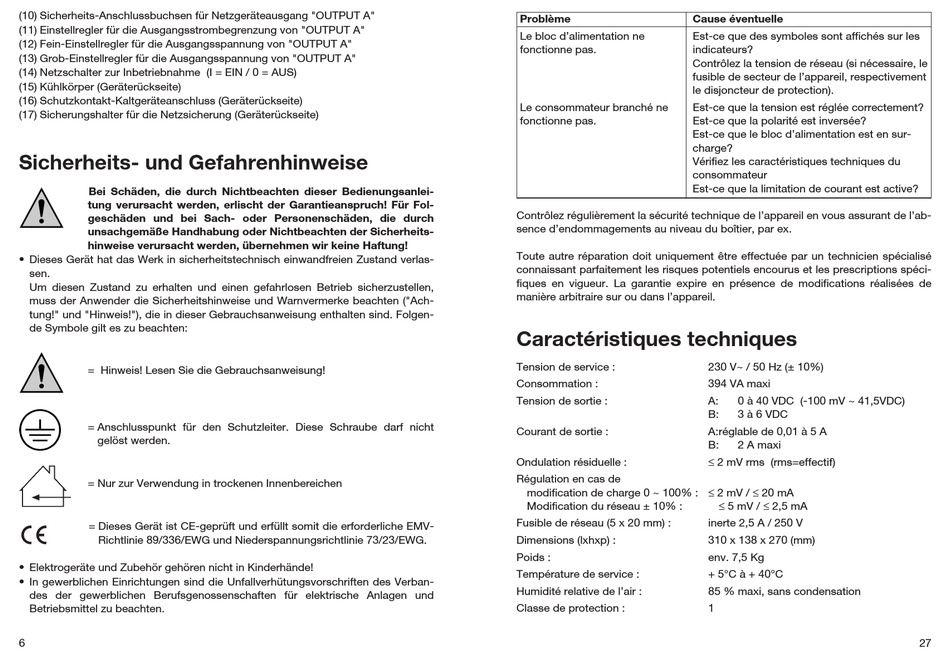

(10) Sicherheits-Anschlussbuchsen für Netzgeräteausgang "OUTPUT A"
(11) Einstellregler für die Ausgangsstrombegrenzung von "OUTPUT A"
(12) Fein-Einstellregler für die Ausgangsspannung von "OUTPUT A"
(13) Grob-Einstellregler für die Ausgangsspannung von "OUTPUT A"
(14) Netzschalter zur Inbetriebnahme (I = EIN / 0 = AUS)
(15) Kühlkörper (Geräterückseite)
(16) Schutzkontakt-Kaltgeräteanschluss (Geräterückseite)
(17) Sicherungshalter für die Netzsicherung (Geräterückseite)
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanlei-
tung verursacht werden, erlischt der Garantieanspruch! Für Fol-
geschäden und bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Sicherheits-
hinweise verursacht werden, übernehmen wir keine Haftung!
• Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlas-
sen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Sicherheitshinweise und Warnvermerke beachten ("Ach-
tung!" und "Hinweis!"), die in dieser Gebrauchsanweisung enthalten sind. Folgen-
de Symbole gilt es zu beachten:
= Hinweis! Lesen Sie die Gebrauchsanweisung!
= Anschlusspunkt für den Schutzleiter. Diese Schraube darf nicht
gelöst werden.
= Nur zur Verwendung in trockenen Innenbereichen
= Dieses Gerät ist CE-geprüft und erfüllt somit die erforderliche EMV-
°
Richtlinie 89/336/EWG und Niederspannungsrichtlinie 73/23/EWG.
• Elektrogeräte und Zubehör gehören nicht in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-
des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
6
Problème
Cause éventuelle
Le bloc d'alimentation ne
Est-ce que des symboles sont affichés sur les
fonctionne pas.
indicateurs?
Contrôlez la tension de réseau (si nécessaire, le
fusible de secteur de l'appareil, respectivement
le disjoncteur de protection).
Le consommateur branché ne
Est-ce que la tension est réglée correctement?
fonctionne pas.
Est-ce que la polarité est inversée?
Est-ce que le bloc d'alimentation est en sur-
charge?
Vérifiez les caractéristiques techniques du
consommateur
Est-ce que la limitation de courant est active?
Contrôlez régulièrement la sécurité technique de l'appareil en vous assurant de l'ab-
sence d'endommagements au niveau du boîtier, par ex.
Toute autre réparation doit uniquement être effectuée par un technicien spécialisé
connaissant parfaitement les risques potentiels encourus et les prescriptions spéci-
fiques en vigueur. La garantie expire en présence de modifications réalisées de
manière arbitraire sur ou dans l'appareil.
Caractéristiques techniques
Tension de service :
Consommation :
Tension de sortie :
Courant de sortie :
Ondulation résiduelle :
Régulation en cas de
modification de charge 0 ~ 100% : ≤ 2 mV / ≤ 20 mA
Modification du réseau ± 10% :
Fusible de réseau (5 x 20 mm) :
Dimensions (lxhxp) :
Poids :
Température de service :
Humidité relative de l'air :
Classe de protection :
230 V~ / 50 Hz (± 10%)
394 VA maxi
A:
0 à 40 VDC (-100 mV ~ 41,5VDC)
B:
3 à 6 VDC
A:réglable de 0,01 à 5 A
B:
2 A maxi
≤ 2 mV rms (rms=effectif)
≤ 5 mV / ≤ 2,5 mA
inerte 2,5 A / 250 V
310 x 138 x 270 (mm)
env. 7,5 Kg
+ 5°C à + 40°C
85 % maxi, sans condensation
1
27
