4/ Verkabelung mit den Ventilen

Kapazität: bis zu 2 Rain Bird Ventile pro Station plus einem Hauptventil oder
Pumpenstartrelais. Achten Sie darauf, dass alle Kabel vom Steuergerät zu den Ventilen
passende Erdkabel für Niederspannung sind.
Wählen Sie den richtigen Kabelquerschnitt. Alle Verbindungen müssen mit wasserdich-
ten Kabelverbindern ausgeführt werden, verwenden Sie hierzu die Rain Bird Quick
Connect Kabelverbinder DBY oder DBR.

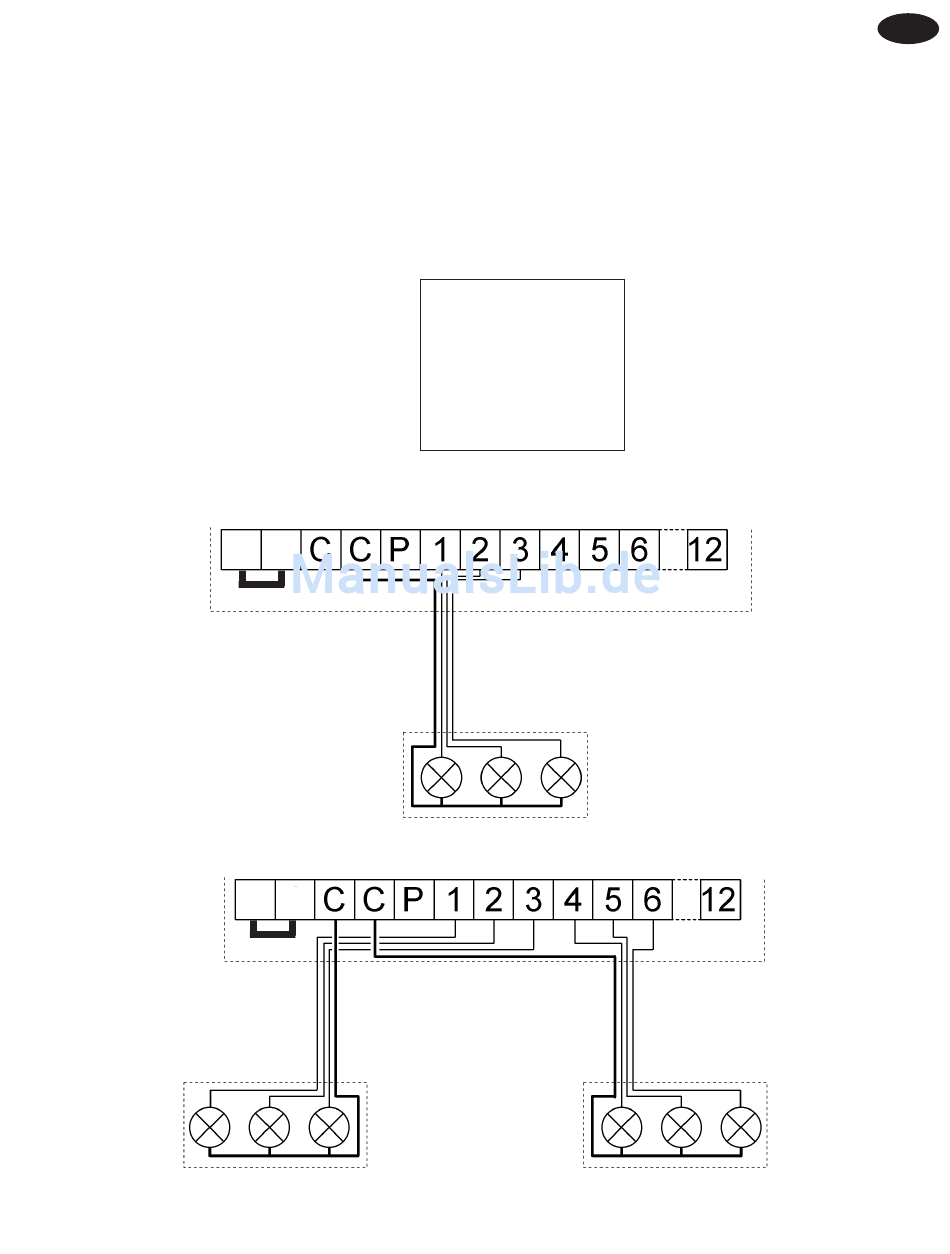

Beachten Sie die Diagramme.
Alle Kabel im
selben Kabelkanal
S S
S S
A
Ventilkasten
A =
Pumpenstartrelais
B =
Stromrelais
C =
Pumpe
D =
Transformator
E =
Hauptventil
F =
Alle Kabel im selben Kabelkanal
A
5
A
Alle Kabel im
selben Kabelkanal
D
