1 .2 Systembeschreibung
Das System gliedert sich in folgende Funktionsmodule der Hardware auf:
1 Stromversorgung
2 Anwenderschnittstellen: 2.1 Meldeausgänge 2-fach oder 4-fach Melder (Anschlussstecker XAH)
3 Tastatur und Display:
4 Sensor-Interface:
5 Microcontroller System:
1 Stromversorgung
2.1 Anwenderschnittstelle 1
Relaisausgang:
oder
Transistorausgang:
2.2 Anwenderschnittstelle 2
Analogausgänge:
2.3 Anwenderschnittstelle 3
Kommunikationsschnittstelle RS232
2.4 Anwenderschnittstelle 4
Totalisator-Reset:
Durchflussmesser | FC100-CA
KURZBESCHREIBUNG
DC Versorgung (Anschlussstecker XV)
2.2 Analogausgang 2-fach (Anschlussstecker XAO)
2.3 RS232 Kommunikationsschnittstelle (Anschlussstecker XSE)
2.4 Externer Reseteingang für Totalisator (Anschlussstecker XRE)
Eingabetastatur
LC-Anzeige
kalorimetrische Messköpfe Typ CSx _ (Anschlussstecker XSK)
Signalverarbeitung, Kommunikation und Überwachung
Stromversorgung DC/DC
1
4
Sensor-
Microcontroller
Interface
System
kal. Mess-
kopf CSx _
5
Tastatur und Display
DC 10V...40V
2 Grenzwertmelder
2 Grenzwertmelder
1 Fehlermaldung +
1 Busy- oder
Mengenpulsausgang
(Softwareauswahl)
Temperatur + Strömung
Strom oder Spannung
Flankengesteuert
Potentialfreier Schließer-
kontakt – Taster
oder
Spannungsimpuls DC10...40V
2.1
Anwender-
schnittstelle 1
2.2
Anwender-
schnittstelle 2
2.3
Anwender-
schnittstelle 3
2.4
Anwender-
schnittstelle 4
3
3 Tastatur/Display:
4 Sensorinterface:
5 Microcontrollersystem:

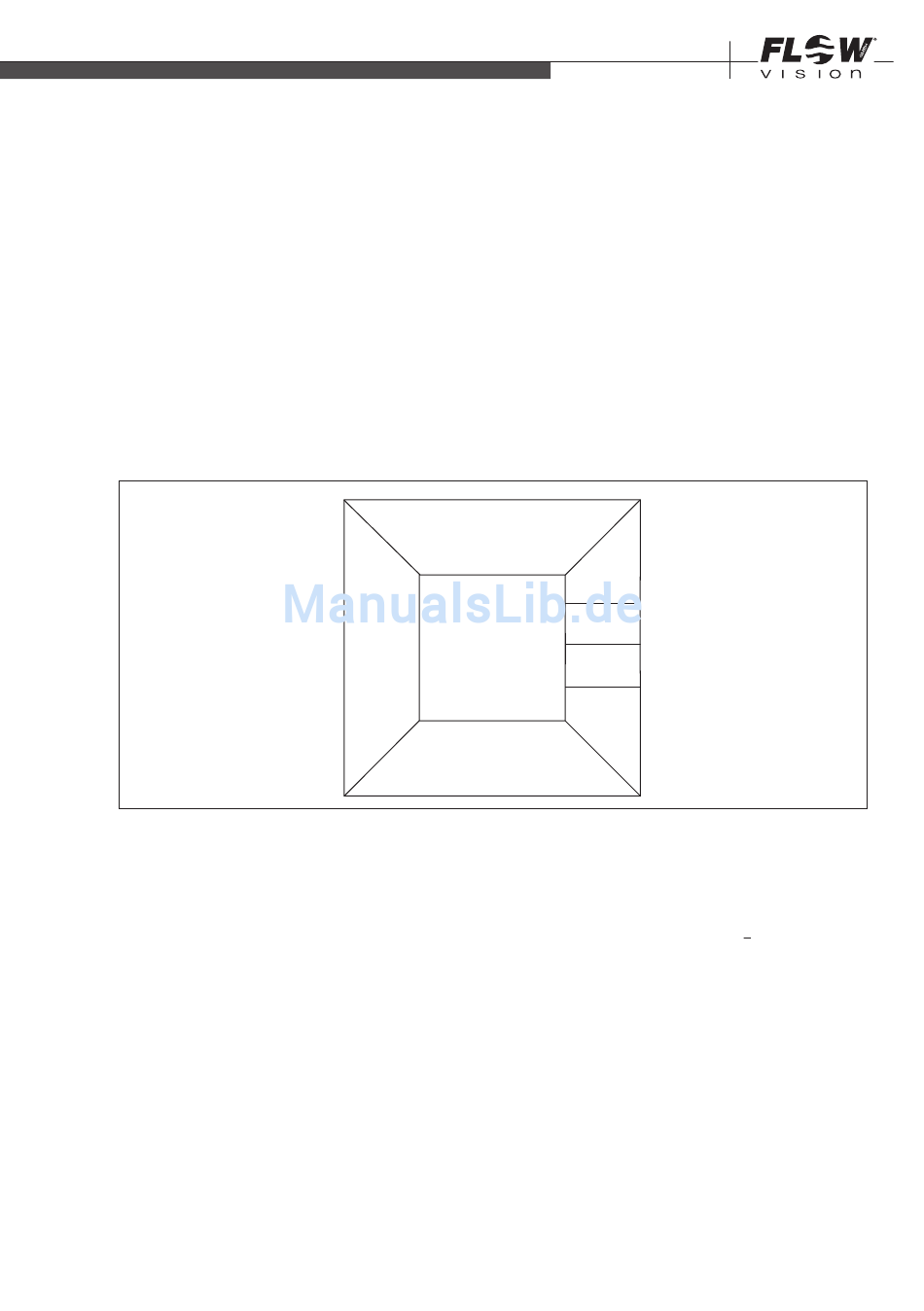

Bild 2
Folientastatur
LC-Anzeige 2x16 Stellen
Hintergrundbeleuchtung
abschaltbar
Kalometrische Messköpfe
Typ CSx
Signal-processing
I/O-Controlling
Parameterspeicher
Kommunikation
Überwachung
9
