Flow FC100-CA Anwenderhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

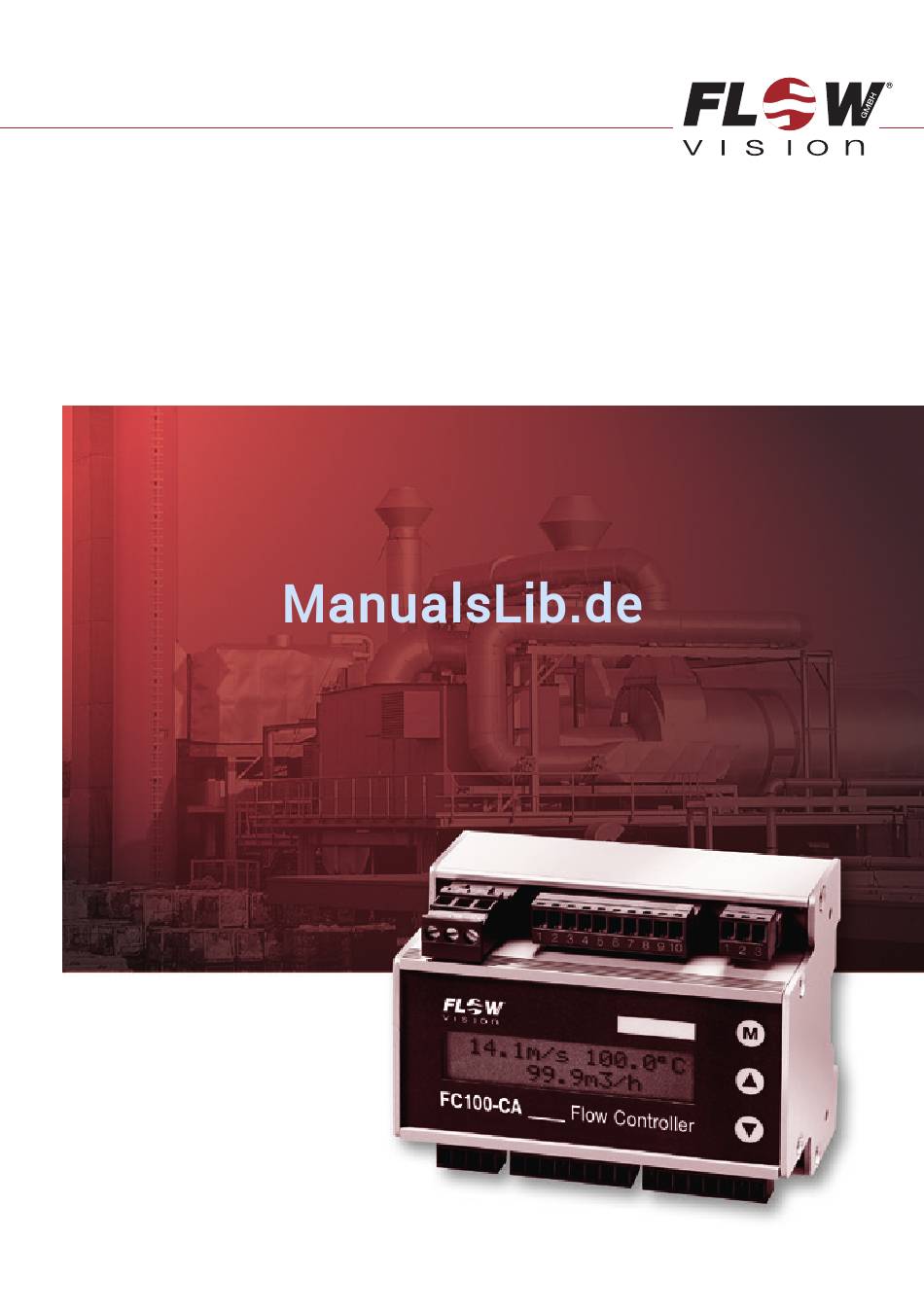

FC100-CA
Durchflussmesser |
ANWENDERHANDBUCH
M_FC100-CA_0118_d

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Flow FC100-CA

Inhaltszusammenfassung für Flow FC100-CA

  • Seite 1 FC100-CA Durchflussmesser | ANWENDERHANDBUCH M_FC100-CA_0118_d...
  • Seite 2 Durchflussmesser | FC100-CA Dieses Anwenderhandbuch unterstützt Sie beim Einbau, Anschließen und Einstellen des Durchflussmessers FC100-CA. Es ist ab der Firmwareversion 1.10 gültig. Bei der Montage der Messköpfe, dem Anschließen und Einstellen des Gerätes nur geschultes Fachpersonal einsetzen! Eine Nichtbeachtung der Montage- und Bedienungsanleitung kann zu erheblichen Schäden am Gerät und an der Anlage führen.

  • Seite 3: Inhaltsverzeichnis

    2.2.1.1 Tragschienengehäuse FC100-CA-U1......24 2.2.1.2 Feldgehäuse FC100-CA-FH-U1........25 2.2.2 Elektrischer Anschluss .
  • Seite 4 Durchflussmesser | FC100-CA INHALTSVERZEICHNIS 3 Bediensystematik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 4 Inbetriebnahme und Hauptmenü...
  • Seite 5 7.5.3 FC100-CA Elektronikmodul ........

  • Seite 6: Kurzbeschreibung

    Durchflussmesser | FC100-CA KURZBESCHREIBUNG 1 Kurzbeschreibung Für die Durchflussmessung mit dem FC100-CA in Druckluft und anderen Gasen mit verschiedenen Druckbereichen wird ausschließlich das kalorimetrische Messverfahren mit den entsprechenden Messwertaufnehmern CS.-.. eingesetzt. Diese Größen werden als analoge elektrische Signale, galvanisch getrennt, als Strom- oder Spannungsausgang dem Anwender zur Ver fügung gestellt und können per Grenzwert melder...

  • Seite 7: Physikalische Grundlagen Der Gasmesstechnik

    Betriebsvolumenstrom umgerechnet, wobei P der Druck, V das Volumen und T die Temperatur (bezogen auf die absolute Kelvinskala) ist. Dabei wird der in der Auswerteelektronik FC100-CA ein- zustellende Druck und die aktuell gemessene Temperatur berücksichtigt und zugrunde gelegt. Eine Berechnung des Betriebsvolumenstroms ist nur bei bekanntem und konstantem Druck sinnvoll.

  • Seite 8: Messungen In Druckluftanlagen

    Für Messungen bei größeren Nennweiten bietet sich der Einschiebemesskopf CSF-11AM1 an. 1 . 1 .4 . 1 Verbrauchsmessungen Der FC100-CA mit CSx _ -Messkopf ist ein Durchflussmesser für Druckluft, der auch in anderen Gasen zum Einsatz kommen kann. Die Auswerteelektronik FC100-CA bietet zwei frei skalierbare, linearisierte Analogausgänge, einen für Temperatur, den anderen für Masse-, Norm- oder Betriebsvolumenstrom.

  • Seite 9: Systembeschreibung

    Durchflussmesser | FC100-CA KURZBESCHREIBUNG 1 .2 Systembeschreibung Das System gliedert sich in folgende Funktionsmodule der Hardware auf: 1 Stromversorgung DC Versorgung (Anschlussstecker XV) 2 Anwenderschnittstellen: 2.1 Meldeausgänge 2-fach oder 4-fach Melder (Anschlussstecker XAH) 2.2 Analogausgang 2-fach (Anschlussstecker XAO) 2.3 RS232 Kommunikationsschnittstelle (Anschlussstecker XSE) 2.4 Externer Reseteingang für Totalisator (Anschlussstecker XRE)

  • Seite 10: Anwenderschnittstellen

    Durchflussmesser | FC100-CA KURZBESCHREIBUNG Die Analog ausgänge und die Meldeausgänge sind von der restlichen Elektronik galvanisch getrennt . Die 2 Kanäle des Analogausgangs sind galvanisch miteinander verbunden. Zwischen Stromversorgung-Microcontrollersystem-Sensorinterface-Messkkopf- Kommunikationsstelle RS232 liegt keine Potentialtrennung vor. Der Anschluss der Messköpfe erfolgt über vorkonfektionierte Kabel.

  • Seite 11: Stromversorgung

    Durchflussmesser | FC100-CA KURZBESCHREIBUNG Stromversorgung: DC 10V … 40V Internes Schaltnetzteil ohne galvanischer Trennung von Primär- und Sekundärseite. Die Sekundärseite des Schaltnetzteiles ist kurzschlussfest. Primärseitig ist eine Sicherung eingebaut, die nur werksseitig ausgetauscht werden kann. Zur Begrenzung der Störabstrahlung sind entsprechende Filter und Schaltungsdesign-Maßnahmen durch geführt .

  • Seite 12: Installation

    Durchflussmesser | FC100-CA INSTALLATION 2 Installation 2 . 1 Installation der kalorimetrischen Messköpfe Die folgenden Hinweise sind allgemeine Empfehlungen für die Applikation, die jedoch im konkreten Fall durch den Anwender zu prüfen sind. 2 . 1 . 1 Werkstoffwahl Edelstahl (W .-Nr .

  • Seite 13: Mechanischer Einbau

    FC100-CA | Durchflussmesser INSTALLATION 2 . 1 .2 Mechanischer Einbau 2 . 1 .2 . 1 CST-11A Schraubmesskopf Anwendung: allg. Industrie- und Installationsbereich Medium: Gase Prozessanschluss: G1/2A Werkstoffe der medienberührenden Teile: Edelstahl 1.4571 (Standard) Nickelbasislegierung Hastelloy C4 2.4610 Für Montage in Einbaustutzen oder T-Stücke mit entsprechendem Innengewinde ist die max.

  • Seite 14: Csp-Einsteckmesskopf Für Sensoradapter Tp Oder Kugelhahn Bv

    Durchflussmesser | FC100-CA INSTALLATION 2 . 1 .2 .2 CSP-Einsteckmesskopf für Sensoradapter TP oder Kugelhahn BV Anwendung: allg. Industrie- und Installationsbereich Prozessanschluss: Einsteckausführung für Sensoradapter TP-.. und Kugelhahn Werkstoffe der medienberührenden Teile: Edelstahl (W.-Nr. 1.4571) elektropoliert O-Ring Mat.: FPM (Viton) Arretierungsnut ø24...

  • Seite 15: Sensoradapter Tp

    FC100-CA | Durchflussmesser INSTALLATION 2 . 1 .2 .3 Sensoradapter TP-… Der Sensoradapter TP-.. ist in 6 verschiedenen Nennweiten von 1/2“ bis 2“ erhältlich. Werkstoffe der medienberührenden Teile: - Messing oder - Edelstahl (W.-Nr. 1.4571) - Rotguss (nur in TP03) Arretierstift ød...

  • Seite 16: Kugelhahn Bv

    Durchflussmesser | FC100-CA INSTALLATION 2 . 1 .2 .4 Kugelhahn BV Der Kugelhahn wird in 4 verschiedenen Nennweiten von 1“ bis 2“ hergestellt. Die richtige Eintauchtiefe der Messfühler ist durch den Kugelhahn gewährleistet. Der Messkopf kann auch unter Druck, im Betrieb ausgetauscht werden.

  • Seite 17: Csf-Einschiebemesskopf (Csf-11Am1 Und Csf-11Am2)

    FC100-CA | Durchflussmesser INSTALLATION 2 . 1 .2 .5 CSF-Einschiebemesskopf (CSF-11AM1 und CSF-11AM2) Anwendung: allg. Industrie- und Installationsbereich vorzugsweise für Rohrinnendurchmesser über 60 mm Prozessanschluss: Einschiebemesskopf Werkstoffe der medienberührenden Teile: Edelstahl (W.-Nr. 1.4571) Hastelloy Alloy C4 (W.-Nr. 2.4610) SW20 Rundsteckverbinder ø18...

  • Seite 18: Montagehinweise Cst Messkopf

    Durchflussmesser | FC100-CA INSTALLATION 2 . 1 .3 Montagehinweise CST Messkopf Achtung! Die beiden Messfühler (M) müssen im eingebauten Zustand nebeneinander im Strömungs- medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel zur Rohrleitung (Strömungsrichtung) stehen. Die Fühler müssen vollständig in das Medium hineinragen.

  • Seite 19: Montagehinweise Csp Messkopf Mit Sensoradapter Tp Oder Kugelhahn Bv

    FC100-CA | Durchflussmesser INSTALLATION 2 . 1 .4 Montagehinweise CSP Messkopf mit Sensoradapter TP oder Kugelhahn BV Der Pfeil auf dem Gehäuse des Sensoradapters/Kugelhahns muss in Strömungsrichtung zeigen. Zum Abdichten von Rohranschlussgewinden Hanf, Teflon band oder Dichtungskleber (Gewinde- dichtungskleber) verwenden.
  • Seite 20 Durchflussmesser | FC100-CA INSTALLATION Messkopf mit Sicherungsset, wie folgt, befestigen (siehe Bild 12): – Erstes Glied der Kette (1) zwischen die Schelle (3) spannen. (Anzugsdrehmoment 10 Nm) – Schraubglied (2) in das Kettenglied einhängen und mit der straffen Kette verschließen.

  • Seite 21: Normierte Geschwindigkeitsprofile

    FC100-CA | Durchflussmesser INSTALLATION 2 . 1 .5 . 1 Normierte Geschwindigkeitsprofile (für Rohrradius = 1 und über den Rohrquerschnitt gemittelte Geschwindigkeit = 1) -0,75 -0,5 -0,25 0,25 0,75 r - Rohrradius v - Geschwindigkeit Geschwindigkeitsbereich bei X = 1/8 D...

  • Seite 22: Minimal Erforderliche Ein- Und Auslauflängen

    Durchflussmesser | FC100-CA INSTALLATION 2 . 1 .6 Minimal erforderliche Ein- und Auslauflängen Die Einbaulage ist beliebig. Bei leicht gestörten Profilen ist die Einlauflänge von 10 D (D = Rohrnennweite) meist ausreichend. Bei stark gestörten Geschwindigkeitsprofilen, vor allem bei einer überlagerten Drallströmung muss eine Einlauflänge von 20 …...

  • Seite 23: Kondensatabscheidungen

    FC100-CA | Durchflussmesser INSTALLATION 2 . 1 .7 Kondensatabscheidungen Eine Abscheidung von Öl- oder Wasserkondensat an den Messfühlern kann zu einer Verfälschung der Messergebnisse führen. Damit ist vor allem dann zu rechnen, wenn hohe Strömungs geschwindigkeiten bei Druckluft ohne Trocknung vorliegen. Eine (normale) Abscheidung an dem unbeheizten Fühler wird meist nicht registriert, sie trocknet nach wenigen Minuten wieder ab.

  • Seite 24: Installation Elektronik Fc100-Ca

    2 .2 Installation Elektronik FC100-CA 2 .2 . 1 Mechanischer Einbau 2 .2 . 1 . 1 Tragschienengehäuse FC100-CA-U1 . . . – Das Elektronikgehäuse auf einer symmetrischen Trageschiene (35 mm) nach DIN EN 60715 TH35 (vormals EN 50022) aufschnappen.

  • Seite 25: Feldgehäuse Fc100-Ca-Fh-U1

    FC100-CA | Durchflussmesser INSTALLATION INSTALLATION 2 .2 . 1 .2 Feldgehäuse FC100-CA-FH-U1 . . . – Gehäusedeckel entfernen. – Das Feldgehäuse mit 4 Schrauben M4 (siehe Bild 16) an dem vorgesehenen Ort befestigen. – Gehäusedeckel aufsetzen und Befestigungsschrauben anziehen.

  • Seite 26: Elektrischer Anschluss

    Durchflussmesser | FC100-CA INSTALLATION INSTALLATION 2 .2 .2 Elektrischer Anschluss Für alle Klemmsteckverbinder gültig: Anschlussquerschnitt: 0,14 mm bis 1,5 mm , ein- oder feindrähtig XV - Anschlussstecker der Stromversorgung Anschlussart: Klemmsteckverbinder 3-polig Pin Nr. Signalname Funktion SGND allgemeiner Bezugsground/Schirmground positiver Pol der Versorgungsspannung...
  • Seite 27 FC100-CA | Durchflussmesser INSTALLATION XAO - Analogausgänge Anschlussart: Klemmsteckverbinder 8-polig Steckerbelegung für Analogausgänge (Option: V1, V2, C1) Pin Nr. Signalname Funktion keine ANAO1 Analogausgang 1 - Strömung ANA1GND Bezugspotential für Analogausgang 1 SGNDA1 Schirm für Analogausgang 1 (erdfrei) * SGNDA2 Schirm für Analogausgang 2 (erdfrei) *...
  • Seite 28 Durchflussmesser | FC100-CA INSTALLATION XAH – Meldeausgänge – Transistorausgänge NPN, frei verdrahtbar da Emitter (-) und Collector (+) einzeln herausgeführt sind . Anschlussart: Klemmsteckverbinder 8-polig; Pin Nr. Signalname Funktion /ERROR E Fehlersammelmeldung - Emitteranschluss /ERROR C Fehlersammelmeldung - Collectoranschluss /BUSY/PULSE E...

  • Seite 29: Anschlussplan Fc100-Ca - Relaisausgänge

    FC100-CA | Durchflussmesser INSTALLATION 2 .2 .2 . 1 Anschlussplan FC100-CA – Relaisausgänge 1 2 3 9 10 FC100-CA Flow Cont ro lle r NC: nicht kontaktiert SGNDA1 erdfrei SGNDA2 Schirm nur einseitig auflegen. Analogausgänge ** Meldeausgänge C1, V1, V2...

  • Seite 30: Anschlussplan Fc100-Ca - Transistorausgänge (Npn)

    Durchflussmesser | FC100-CA INSTALLATION 2 .2 .2 .2 Anschlussplan FC100-CA – Transistorausgänge (NPN) 1 2 3 9 10 FC100-CA Flow Cont ro lle r E/- Emitteranschluss C/+ Collectoranschluss NC: nicht kontaktiert SGNDA1 erdfrei SGNDA2 Schirm nur einseitig auflegen. Analogausgänge ** Meldeausgänge...

  • Seite 31: Elektrischer Anschluss - Pulsausgang (Ausbaustufe Fc100-Ca-U1T4)

    Der Querschnitt der Anschlussleitungen ist ≤ 1,5 mm zu wählen. Elektronische Signalverarbeitung (Bild 20) Wird der FC100-CA-Pulsausgang an einen elektronischen Zähler, Rechner oder eine SPS angeschlossen, sollte der Laststrom 10 mA nicht überschreiten, um den Low Pegel von 0,8 V sicherzustellen. Schaltungsbeispiel 1...
  • Seite 32 INSTALLATION INSTALLATION Elektromechanischer Impulszähler (Bild 21) Der FC100-CA-Treiberausgang verfügt über eine integrierte Schutzbeschaltung, die beim Frei- schalten der Zählerantriebsspule die induktionsbedingten Überspannungen begrenzt. Der verwendete Zähler muss eine Zählerfrequenz von ≥10 Hz verarbeiten können, da die Impuls- dauer konstant 50 ms (±1%) beträgt.

  • Seite 33: Elektrischer Anschluss - Totalisator-Reset

    FC100-CA | Durchflussmesser INSTALLATION 2 .2 .2 .4 Elektrischer Anschluss - Totalisator-Reset Der FC100-CA verfügt über einen extern steuerbaren Totalisator-Reset. Der Anschluss für das Steuersignal erfolgt am Stecker XRE. Die Funktion ist flankengesteuert, d.h. der Reset wird bei einem positiven Signalwechsel am Steuereingang ausgelöst.

  • Seite 34: Bediensystematik

    Dadurch wird das Gerät äußerst flexibel und lässt sich an eine große Anzahl unterschiedlichster Applikationen anpassen. Der Bediener wird bei der Parametrierung des FC100-CA über Klartext im Display durch Menüs geführt, in denen er die gewünschten Funktionen eingeben bzw. auswählen kann.

  • Seite 35: Tastatursperre

    Speicher übernommen. Eine dauerhafte Übernahme der Einstellungen und Werte erfolgt erst beim Verlassen des Menüs, nachdem die Plausibilität aller Eingaben überprüft wurde. Danach stehen die Daten auch nach wiederholtem Aus-/Einschalten des FC100-CA zur Verfügung. Löschen von Daten Durch gleichzeitiges Drücken der Tasten L UP und M DOWN = L + M werden ausgewählte...

  • Seite 36: Inbetriebnahme Und Hauptmenü

    Während dieser Zeit führt der FC100-CA interne Testroutinen durch (siehe Kap. 6.1 Test und Diagnose). Wurde bei den Tests kein Fehler festgestellt, erscheint HEIZPHASE in der Anzeige. In der Anzeige wird die noch verbleibende Zeit in Sekunden solange dargestellt, bis der FC100-CA in den Mess betrieb wechselt. 4 .2 Messbetrieb Sobald die Aufheizphase abgeschlossen ist und der erste Messwert vorliegt, wechselt die Anzeige in den Messbetrieb, und die Anwenderschnittstellen wie Analogausgänge oder Grenzkontakte...

  • Seite 37: Messbetrieb

    FC100-CA | Durchflussmesser INBETRIEBNAHME UND HAUPTMENÜ 4 .3 Messbetrieb Alle Daten, Parameter, Messwerte usw. des FC100-CA werden in verschiedenen Menüs bereit gestellt. Folgend ist die Menüstruktur, sowie die Bedeutung der einzelnen Menüpunkte beschrieben. Übersicht Hauptmenü power on HEIZPHASE Restzeit = 26 12,5 m/s 26,0 °C...

  • Seite 38: Spitzenwerte

    Durchflussmesser | FC100-CA INBETRIEBNAHME UND HAUPTMENÜ 4 .3 . 1 Spitzenwerte Der FC100-CA verfügt über sechs spezielle Messwertspeicher. Diese sind im Untermenü Spitzenwerte abrufbar. Sie enthalten den kleinsten bzw. den größten Wert für Strömungsgeschwindigkeit, Mediumstemperatur sowie Volumenstrom. Nach dem Einschalten oder nach einer Nichtbetriebsbereitmeldung (NOT-BUSY) sind alle MIN- und MAX-Werte gelöscht und werden laufend aktualisiert (Schleppzeigerprinzip).
  • Seite 39 FC100-CA | Durchflussmesser INBETRIEBNAHME UND HAUPTMENÜ Übersicht Spitzenwertmenü Untermenü Spitzenwerte ▲ + ▼ alle MAX-Werte STRÖMUNGSGESCHW.: löschen MAX=18,7 m/s ▲ + ▼ alle MIN-Werte STRÖMUNGSGESCHW.: löschen MIN=12,5 m/s ▲ + ▼ TEMPERATUR alle MAX-Werte löschen MAX=105,4 °C ▲ + ▼ alle MIN-Werte TEMPERATUR löschen MIN=-12,5 °C...

  • Seite 40: Grenzkontakte

    Durchflussmesser | FC100-CA INBETRIEBNAHME UND HAUPTMENÜ 4 .3 .2 Grenzkontakte Im nächsten Menüpunkt werden die Grenzkontakte entsprechend ihrer physikalischen Zuordnung mit einem F für Strömungsgeschwindigkeit und mit einem T für die Mediumstemperatur in der 2. Zeile des Displays angezeigt. Eine inverse Darstellung von F und T signalisiert, dass sich der entsprechende Grenzkontakt im Einschaltzustand befindet.

  • Seite 41: Nullpunktabgleich Und Schleichmengenunterdrückung

    Zum Aufruf der Nullpunkt-Abgleichroutine ist im Untermenü Nullpunktabgleich der Wert MIN. STROEM.=00% zu setzen. Zeigt nach dem Öffnen der Rohrleitungen der FC100-CA eine Strömung an, dann liegt diese auch vor. Nach diesem Abgleich lassen sich auch kleinste Volumenströme zuverlässig nachweisen.

  • Seite 42: Letzter Fehler

    Als letzter Hauptmenüpunkt ist ein Fehlerspeicher abrufbar. Dieser Fehlerspeicher enthält die Nummer des zuletzt aufgetretenen Fehlers (siehe Kap. 6.2) und kann besonders bei der Inbetriebnahme des FC100-CA sehr hilfreich sein. Im Gegensatz zu den vorher beschriebenen Spitzenwertspeichern, bleibt der Speicherinhalt auch nach einem Spannungsausfall erhalten.

  • Seite 43: Konfigurieren (Menüpunkt: Configuration)

    KONFIGURIEREN 5 Konfigurieren (Menüpunkt: CONFIGURATION) Das Menü KONFIGURATION, welches auf den nächsten Seiten näher beschrieben ist, dient dazu, den FC100-CA speziell an seinen Einsatzbereich (Anla gen gegebenheiten) anzupassen. Während der Konfiguration ist kein Messbetrieb möglich (siehe Anhang 1). UNTERMENÜ KONFIGURATION ▲ + ▼...

  • Seite 44: Sprachauswahl

    Durchflussmesser | FC100-CA KONFIGURIEREN 5 . 1 Sprachauswahl Untermenü Sprachauswahl SPRACHAUSWAHL ENGLISCH ▲ oder ▼ zurück zum Konfigurationsmenü SPRACHAUSWAHL DEUTSCH ▲ oder ▼ zurück zum Konfigurationsmenü SPRACHAUSWAHL FRANZÖSISCH ▲ oder ▼ zurück zum Konfigurationsmenü Unter dem 1. Menüpunkt im Konfigurationsmenü ist es möglich die Dialogsprache auszuwählen.

  • Seite 45: Sensorauswahl

    TP-05 (DN 40) TP AUSWAHL TP-06 (DN 50) *Nur auswählbar wenn eine Sonderkennlinie im FC100-CA hinterlegt ist. Das Untermenü enthält alle für den Einsatz in Druckluft und anderen Gasen geeignete Messkopftypen, die am FC100-CA betrieben werden können. • TYPE CST-11AM1 Schraubmesskopf •...

  • Seite 46: Messkopfdaten

    Durchflussmesser | FC100-CA KONFIGURIEREN 5 .2 . 1 Messkopfdaten Zum Betrieb des FC100-CA ist die Einstellung sensorspezifischer Kenngrößen nötig. Diese Kenngrößen beschreibt der Sensorcode. Er ist zusammen mit der Typenbezeichnung des Messkopfes auf dem Messkopfgehäuse angebracht. Die Einstellung erfolgt menügeführt in zwei Schritten: 1.

  • Seite 47: Mediumauswahl

    FC100-CA | Durchflussmesser KONFIGURIEREN 5 .4 Mediumauswahl Untermenü MEDIUMAUSWAHL MEDIUMAUSWAHL MEDIUMAUSWAHL Mediumauswahl LUFT STICKSTOFF SAUERSTOFF MEDIUMAUSWAHL MEDIUMAUSWAHL MEDIUMAUSWAHL MEDIUMAUSWAHL KOHLENDIOXID METHAN WASSERSTOFF ARGON Konfiguration In diesem Menüpunkt kann zwischen den Gasen • Luft • Stickstoff N • Sauerstoff O • Argon AR •...

  • Seite 48: Druckbereich

    Durchflussmesser | FC100-CA KONFIGURIEREN 5 .5 Druckbereich UNTERMENÜ xxx.xx bar DRUCKBEREICH xxxx.x PSI Konfigurieren Die Druckangabe dient zur Korrektur des Messwertes und zur Umrechnung von Normvolumenstrom auf Betriebsvolumenstrom. (Siehe Messverfahren) Einstellbereich: 0,1 … 250 bar (Absolutdruck) Achtung! Unbedingt max . zugelassene Druckfestigkeit der verwendeten Sensoren und Adapter berück-...

  • Seite 49: Betriebsart

    FC100-CA | Durchflussmesser KONFIGURIEREN 5 .6 Betriebsart UNTERMENÜ BETRIEBSARTWAHL BETRIEBSARTWAHL BETRIEBSART NORMVOLUMEN BETRIEBSVOLUMEN 1.013 mbar/14,7PSI 7,00 bar/102 PSI 0°C/32,0 °F GEMESSENER DRUCK Konfiguration Der Volumenstrom kann auf zwei Arten dargestellt werden: • Normvolumenstrom Der Normvolumenstrom entspricht dem Betriebsvolumenstrom bei 1013 mbar und 0°C •...

  • Seite 50: Physikalische Einheiten

    Durchflussmesser | FC100-CA KONFIGURIEREN 5 .7 Physikalische Einheiten UNTERMENÜ PHYSIK .EINHEIT PHYSIK.EINHEIT PHYSIK.EINHEIT PHYSIK.EINHEIT PHYSIK.EINHEIT STROEM.GESCHW. TEMPERATUR VOLUMENSTROM TOTALISATOR STROEM.GESCHW. TEMPERATUR VOLUMENSTROM TOTALISATOR METER/SEK. (m/s) CELSIUS (°C) LITER/SEKUNDE LITER STROEM.GESCHW. TEMPERATUR VOLUMENSTROM TOTALISATOR FEET/SEK. (FPS) FAHRENHEIT (°F) LITER/MINUTE METER STROEM.GESCHW.

  • Seite 51: Anzeigeauswahl

    Der FC100-CA bietet die Möglichkeit, die Anzeige in bestimmten Punkten selbst zu definieren. Die Messgrößen welche am Display angezeigt werden sollen, sind für beide Zeilen frei wählbar. Die Anzeige der ausgewählten Messgrößen erfolgt jeweils in der unter dem Menüpunkt PHYSIKALISCHE EINHEIT gewählten Einheit.

  • Seite 52: Anwenderausgänge

    Durchflussmesser | FC100-CA KONFIGURIEREN 5 .9 Anwenderausgänge UNTERMENÜ ANWENDERAUSGÄNGE zurück zum Konfigurationsmenü ANWENDER AUSG. ANA AUS STROEM. ANA AUS STROEM. 0mA = 0.00m/s 20mA = 3.00m/s OFFSET = 0 mA 0,0 m 5,6 m oder ANWENDER AUSG. ANA AUS TEMP.

  • Seite 53: Analogausgang - Strömungsgeschwindigkeit

    FC100-CA | Durchflussmesser KONFIGURIEREN 5 .9 . 1 Analogausgang - Strömungsgeschwindigkeit Hiermit ist es möglich, den Analogausgang - Strömungsgeschwindigkeit speziell an die Erfordernisse der Gesamtanlage anzupassen. Folgende Punkte sind hierbei einstellbar: • OFFSET 0/4 ... 20 mA, 0/1 ... 5 V, 0/2 ... 10 V •...

  • Seite 54: Grenzkontakte

    GK1 EIN = 20.3°C GK1 AUS = 45.5°C 1.6 m 2.3 m Der FC100-CA besitzt zwei Grenzkontakte (GK1 und GK2), die im Untermenü GRENZKONTAKTE der oder den zu überwachenden physikalischen Größe(n) zugeordnet werden. Folgende vier Kombinationsmöglichkeiten sind vorhanden: • GK1 → F und GK2 → F Grenzkontakt 1 →...

  • Seite 55: Grenzkontakt - Ein-/Ausschaltwert

    Schaltzustand ON Hysterese Schaltzustand OFF Bild 26 Beispiel für ON: FC100-CA mit Relaisausgängen (Option R2): • LIM1 - LIM1COM = geschlossen /LIM1 - LIM1COM = offen FC100-CA mit Transistorausgängen (Option T4): • LIM1E - LIM1C = geschaltet Beispiel 2: Einschaltwert ist größer als Ausschaltwert...

  • Seite 56: Pulsausgang Für Totalisator (Frequenz-Ausgang)

    Durchflussmesser | FC100-CA KONFIGURIEREN 5 . 1 1 Pulsausgang für Totalisator (Frequenz-Ausgang) Mit der Option T4 (Transistorausgänge) ist die Ausgabe von frequenzproportionalen Mengenimpulsen möglich. Diese Mengenimpulse sind folgendermaßen festgelegt: 1 Impuls pro Mengenwert (der gewählten Totalisatoreinheit) Beispiel: 1 Impuls / 10,0 [Liter] Der Pulsausgang liefert 1 Impuls pro 10 Liter summierte Menge.

  • Seite 57: Messzeit

    FC100-CA | Durchflussmesser KONFIGURIEREN 5 . 1 2 Messzeit Die Messzeit kann im Bereich von 1 … 30 Sekunden eingestellt werden. Sie bezieht sich sowohl auf die Strömungsgeschwindigkeit als auch auf die Mediumstemperatur. In der Wirkungsweise ist die Messzeit mit einem Tiefpassfilter vergleichbar. Nach jeder Messung wird der Mittelwert der zuletzt gemessenen Werte über die eingestellte Messzeit bestimmt.

  • Seite 58: Verlassen Des Konfigurationsmenüs

    Tasten L UP oder M DOWN an den Anfang des Konfigurationsmenüs zurückgekehrt und anschließend der Menüpunkt mit der fehlerhaften Einstellung gewählt und korrigiert. Nachdem alle Konfigurationsdaten die Plausibilitätsprüfung erfolgreich “durchlaufen” haben, werden sie bei Verlassen des Konfigurationsmenüs dauerhaft im FC100-CA gespeichert.

  • Seite 59: Fehlerbilder

    Das Gerät ist mit umfangreichen Test- und Diagnosefunktionen ausgestattet. Alle gefundenen Fehler werden im Display mit der entsprechenden Fehlernummer blinkend angezeigt (z.B. FEHLER-NR. 10). Ist der FC100-CA mit der Option T4 (= 4 Transistorausgänge) ausgestattet, wird zusätzlich der Ausgang ERROR gesetzt Die Funktionen lassen sich in drei Prioritätsgruppen unterteilen.

  • Seite 60: Prioritätsgruppe Iii

    Durchflussmesser | FC100-CA FEHLERBILDER 6 .2 Mögliche Fehler Unabhängig von der Prioritätsgruppe werden alle gefundenen Fehler mit der entsprechenden Fehlernummer angezeigt. Um die Inbetriebnahme zu erleichtern, wird der zuletzt aufgetretene Fehler nullspannungssicher gespei- chert. Dieser gespeicherte Fehler kann jederzeit im Hauptmenü abgerufen und gelöscht werden.
  • Seite 61 FC100-CA | Durchflussmesser FEHLERBILDER Prioritätsgruppe III Fehler Ursachen Abhilfe Nr. 20 Mediumstemperatur zu niedrig Nr. 30 Anzeigebereich für Strömungs- geschwindigkeit überschritten Nr. 60 Zuweisung Menge pro Impuls zu klein* Nr. 40 Controllerfehler (Oszillator-watchdog) Evtl. zulässige EMV-Grenzpegel überschritten Nr. 41 Controllerfehler (Watchdog-timer) Evtl.

  • Seite 62: Technische Daten

    Durchflussmesser | FC100-CA TECHNISCHE DATEN 7 Technische Daten 7 . 1 Umgebungsbedingungen Tragschienengehäuse Feldgehäuse Lagertemperatur: -20 … 70 °C -20 … 70 °C Umgebungstemperatur bei Betrieb: 5 … 50 °C 5 … 50 °C Schutzart: IP20 IP65 7 .2 Elektrische Anschlusswerte...

  • Seite 63: Analogausgänge

    FC100-CA | Durchflussmesser TECHNISCHE DATEN FEHLERBILDER 7 .3 Analogausgänge Die Analogausgänge sind gegenüber der FC100-CA Elektronik galvanisch getrennt . Steckerbelegung für die Ausgänge V1, V2 und C1 Signalname Stecker XAO Analogausgang 1 - Strömung Bezugsmasse 1 Schirm 1 * Schirm 2 *...

  • Seite 64: Spannungsausgang V1 - 5 V Fs

    Durchflussmesser | FC100-CA TECHNISCHE DATEN 7 .3 . 1 Spannungsausgang V1 - 5 V FS Signalspannungshub: = 0 V (1 V) bis 5 V Genauigkeit: ± 0,75 % FS Auflösung: 10 Bit (5 mV) Kleinster zulässiger Lastwiderstand: = 1kΩ Größte zulässige Lastkapazität: = 1 nF Größte zulässige Lastinduktivität:...

  • Seite 65: Meldeausgänge

    FC100-CA | Durchflussmesser TECHNISCHE DATEN 7 .4 Meldeausgänge Die Meldeausgänge sind sowohl untereinander als auch gegenüber der FC100-CA Elektronik galvanisch getrennt. 7 .4 . 1 Relaisausgänge R2 (DC oder AC) Steckerbelegung: Signalname Stecker XAH Limit Switch 1 / Schirm Limit Switch 1 / Schließer Limit Switch 1 / Gemeinsamer Limit Switch 1 / Öffner...

  • Seite 66: Transistorausgänge (Dc)

    Durchflussmesser | FC100-CA TECHNISCHE DATEN 7 .4 .2 Transistorausgänge (DC) Steckerbelegung: Signalname Stecker XAH Polarität / ERROR Emitter / ERROR Collector / BUSY / PULSE Emitter / BUSY / PULSE Collector Limit Switch 2 Emitter Limit Switch 2 Collector Limit Switch 1 Emitter...

  • Seite 67: Messtechnische Daten

    FC100-CA | Durchflussmesser TECHNISCHE DATEN 7 .5 Messtechnische Daten 7 .5 . 1 Durchflussmessung Über den Messbereich hinaus ist ein Messbetrieb bis zu den im Funktionsbereich angegebenen Durchflussraten möglich. Die angegebene Messgenauigkeit wird jedoch nicht mehr garantiert. Die Angabe über die Repro duzierbarkeit bleibt gültig .

  • Seite 68: Cst- Und Csf-Messkopf

    Durchflussmesser | FC100-CA TECHNISCHE DATEN 7 .5 . 1 .2 CST- und CSF-Messkopf Durchflussmessbereiche: Der Durchflussmessbereich wird vom eingesetzten Rohrinnendurchmesser bestimmt (siehe Tabelle). Er kann mit folgender Gleichung berechnet werden: Q = V Q [Nm /h] - Durchflussmenge [m/h] - mittlere Normgeschwindigkeit...

  • Seite 69: Fc100-Ca Elektronikmodul

    FC100-CA | Durchflussmesser TECHNISCHE DATEN 7 .5 .3 FC100-CA Elektronikmodul Temperaturgang: 0,1 %/K/MBE * (CSP-..) 0,05%/K/MBE * ( CSF-, CST, …) Thermische Einlaufzeit bis zum Erreichen der vollen Messgenauigkeit: 5 min. * MBE - Messbereichsendwert, **MW - Messwert, ***MB - Messbereich 1) höhere Genauigkeit auf Anfrage...
  • Seite 70 Durchflussmesser | FC100-CA PC SOFTWARE Bild 28...

  • Seite 71: Fc100 Gui - Pc Software

    (A), in welchem alle grundsätzlichen Einstellungen vorgenommen werden. In diesem kann der COM Port (1) gewählt werden, über welchen der FC100-CA mit dem PC verbun- den ist. Nach jeder Änderung der Einstellung des COM Ports überprüft das Programm ob an dem gewählten Port ein FC100-CA angeschlossen ist.
  • Seite 72 Durchflussmesser | FC100-CA PC SOFTWARE Bild 29...

  • Seite 73: Reiter „Konfiguration" (B)

    Hardwarevariante des FC100-CA ausgewählt werden (7), für den diese Konfiguration erstellt wird. Diese steht auf dem Geräteetikett. Ist der FC100-CA bereits mit dem PC verbunden, kann alternativ auch der Button FC100->PC (5) genutzt werden. Die Felder, welche bei der vorhandenen Hardwarekonfiguration nicht eingestellt werden können, sind ausgegraut.
  • Seite 74 Durchflussmesser | FC100-CA PC SOFTWARE Bild 30...

  • Seite 75: Reiter „Betrieb" (C)

    PC SOFTWARE 8 .4 Reiter „Betrieb“ (C) Der Reiter „Betrieb“ (C) zeigt alle aktuellen Messwerte und Zustände des FC100-CA an. Diese werden in einem bestimmten zeitlichen Abstand aktualisiert, welcher im Reiter „Einstellungen“ (A) festgelegt wird. Im oberen Teil des Fensters (1) werden die aktuellen Messwerte für die Strömungsgeschwindigkeit, den Volumenstrom, die Temperatur und den Totalisatorstand angezeigt.
  • Seite 76 Durchflussmesser | FC100-CA PC SOFTWARE Bild 31...

  • Seite 77: Reiter „Visualisierung" (D)

    FC100-CA | Durchflussmesser PC SOFTWARE 8 .5 Reiter „Visualisierung“ (D) Der Verlauf der Messwerte Volumenstrom und Temperatur kann im Reiter „Visualisierung“ (D) beob- achtet werden. Die grundsätzliche Bedienung erfolgt über die drei Buttons (1) unterhalb der Grafik. Mittels der Buttons „Visualisierung starten“ und „Visualisierung anhalten“ kann die Visualisierung der Messwerte gestartet beziehungsweise angehalten werden.

  • Seite 78: Wartung Und Nachkalibrierung

    Durchflussmesser | FC100-CA ZUBEHÖR Wartung und Nachkalibrierung Für kalorimetrische Messgeräte ist die Zeitspanne von der Kalibrierung bis zu dem Zeitpunkt an dem Abweichungen auftreten, abhängig von den Verunreinigungen, denen die Messfühler ausgesetzt sind. Falls das Medium verunreinigt ist (z.B. durch Partikel) sind regelmäßige Reinigungsintervalle der Messfühler empfehlenswert.

  • Seite 79: Anhang

    FC100-CA | Durchflussmesser ANHANG...

  • Seite 80: Anhang 2 - Übersicht Menüstruktur Fc100-Ca (Bediendialog)

    Durchflussmesser | FC100-CA ANHANG Anhang 2 - Übersicht Menüstruktur FC100-CA (Bediendialog) power on UNTERMENÜ SPITZENWERTE STRÖMUNGSGESCHW. MAX=18,7 m/s STRÖMUNGSGESCHW. MIN=12,5 m/s TEMPERATUR HEIZPHASE Restzeit = 26 MAX=105,4 °C 12,5 m/s 26,0 °C TEMPERATUR 86,7 m MIN=-12,5 °C 12,5 m/s 26,0 °C...
  • Seite 81 FC100-CA | Durchflussmesser ANHANG UNTERMENÜ UNTERMENÜ UNTERMENÜ MEDIUMAUSWAHL SENSORAUSWAHL SPRACHAUSWAHL MEDIUMAUSWAHL SENSORAUSWAHL SPRACHAUSWAHL LUFT CST11AM1 ENGLISCH MEDIUMAUSWAHL SENSORAUSWAHL SPRACHAUSWAHL STICKSTOFF CSF11AM1BV DEUTSCH MEDIUMAUSWAHL SENSORAUSWAHL SPRACHAUSWAHL SAUERSTOFF CSP11AM1 FRANZÖSISCH MEDIUMAUSWAHL SENSORAUSWAHL ARGON CSF11AM1 MEDIUMAUSWAHL SENSORAUSWAHL KOHLENDIOXID S-NO. 000 MEDIUMAUSWAHL METHAN MEDIUMAUSWAHL WASSERSTOFF UNTERMENÜ...
