2 .2 .2 .4 Elektrischer Anschluss - Totalisator-Reset
Der FC100-CA verfügt über einen extern steuerbaren Totalisator-Reset.
Der Anschluss für das Steuersignal erfolgt am Stecker XRE.
Die Funktion ist flankengesteuert, d.h. der Reset wird bei einem positiven Signalwechsel am
Steuereingang ausgelöst.

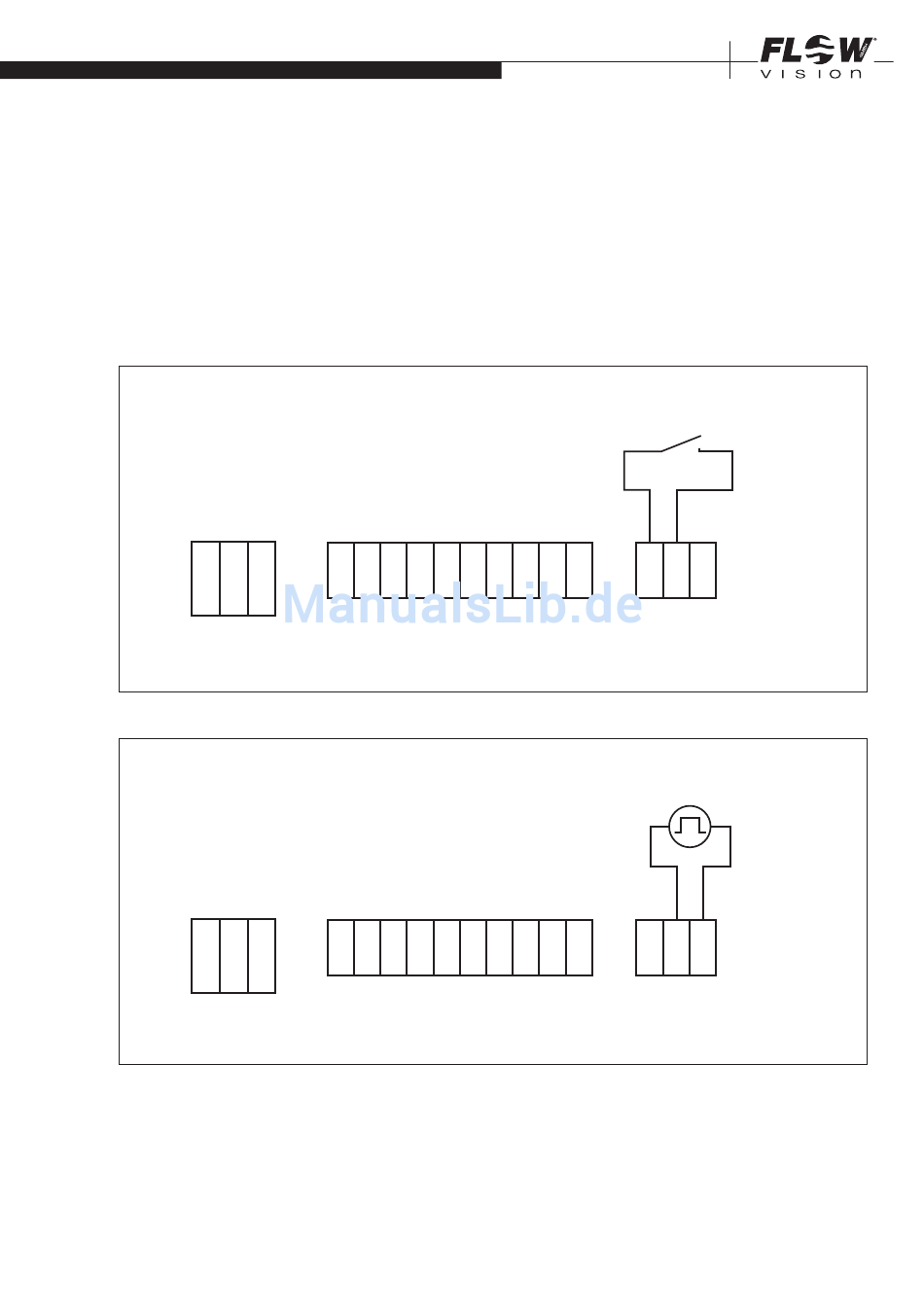

Es stehen 2 Reset-Betriebsarten zur Verfügung.
Betriebsart 1
1
2
3
XV
Betriebsart 2
1
2
3
XV
Anmerkungen:
Der Anschluss XRE/1 trägt das gleiche Potential wie Anschluss XV2 (+U v ).
Der Eingangswiderstand am Anschluss XRE/2 beträgt 3kOhm.
Der Anschluss XRE/3 trägt das gleiche Potential wie Anschluss XV3 (-U v ).
FC100-CA | Durchflussmesser
INSTALLATION
Reset-Auslösung beim
Schließen des Kontaktes
(t
= 50ms)
min
1
2
3
4
5
6
7
XSK
Reset-Auslösung bei
positiver Flanke des
Impulses
1
2
3
4
5
6
7
XSK
Potentialfreier
Schließer
8
9
10
1
2
XRE
10 ... 40 V DC
t
: 50ms
min
+
8
9
10
1
2
XRE
3
Bild 22
-
3
Bild 23
33
