FC100-CA | Durchflussmesser
INSTALLATION
2 .2 .2 .3 Elektrischer Anschluss - Pulsausgang (Ausbaustufe FC100-CA-U1T4)
Der mengengewichtete Puls kann im Menüpunkt „ANWENDERAUSGÄNGE" (5.9) ausgewählt wer-
den. Zum Betreiben eines Zählers oder einer übergeordneten Steuerung steht am Stecker XAH
/BUSY E/- und /BUSY C/+ (Klemmen 3 und 4) ein Rechteckpuls-Signal zur Verfügung (siehe
Bild 19 - Anschlussplan FC100-CA- Transistorausgänge).
Der Signalground wird an Klemme 3 (BUSY E/-) und die treibende Last an Klemme 4 (BUSY C/+)
angeschlossen.
Die Impulsdauer beträgt konstant 50 ms (±1%).
2
Der Querschnitt der Anschlussleitungen ist ≤ 1,5 mm
zu wählen.

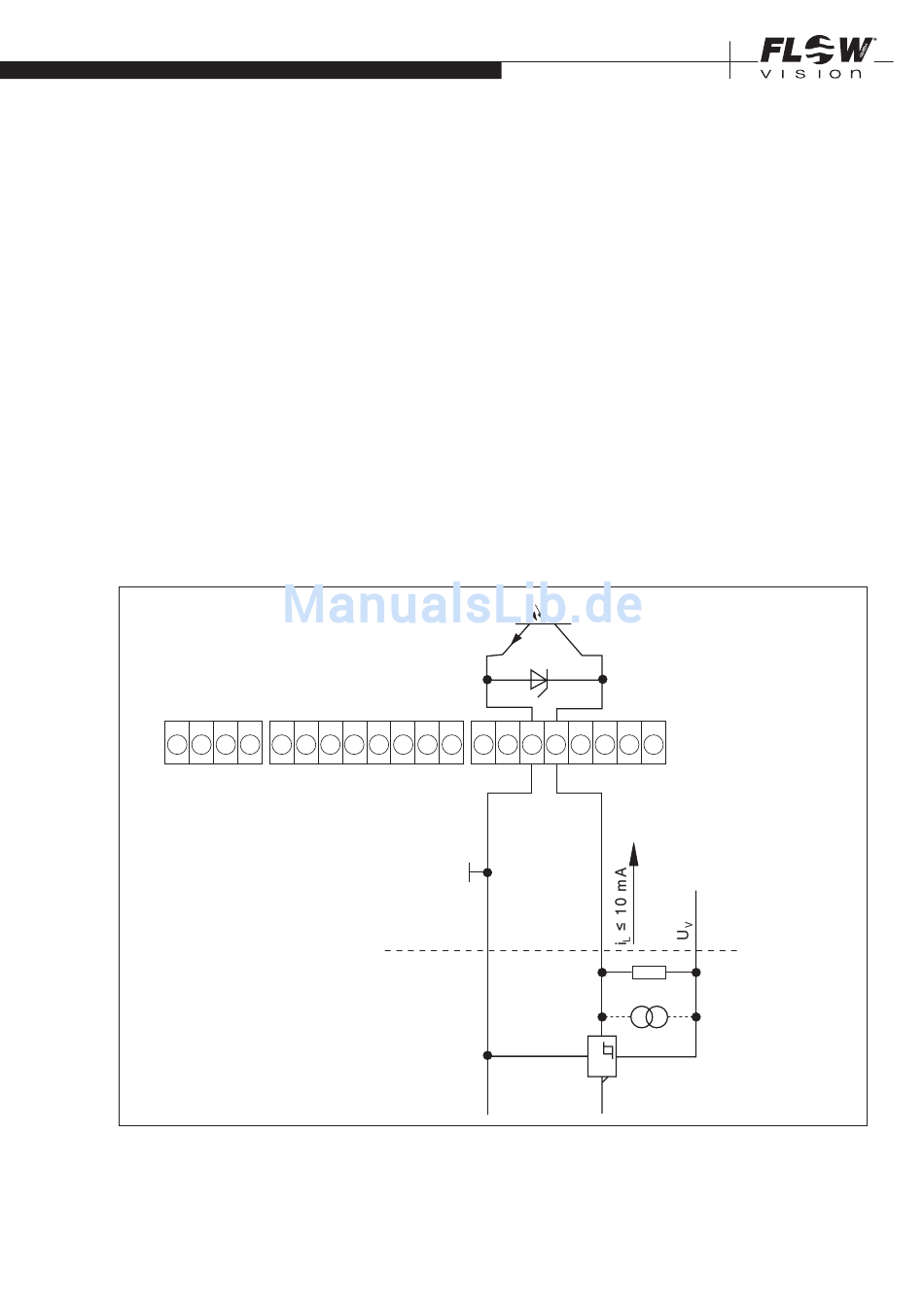

Elektronische Signalverarbeitung (Bild 20)
Wird der FC100-CA-Pulsausgang an einen elektronischen Zähler, Rechner oder eine SPS angeschlossen,
sollte der Laststrom 10 mA nicht überschreiten, um den Low Pegel von 0,8 V sicherzustellen.
Schaltungsbeispiel 1
XSE
XAO
XAH
1
2
3
4
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
CD
Bild 20
31
