5 . 1 0 . 1 Grenzkontakt - Ein-/Ausschaltwert
Je nach Grenzkontaktzuordnung ist Grenzwert 1 für Strömungsgeschwindigkeit oder Mediumstemperatur
einstellbar.
Der Grenzwert ist über den kompletten Messbereich (bei Zuordnung für Strömungsgeschwindigkeit
über den kompletten Funktionsbereich) einstellbar und ist immer auf den Anzeigewert bezogen.
Die Aktualisierung des Grenzkontaktes erfolgt mit der Messrate unabhängig von der eingestellten
Messzeit.

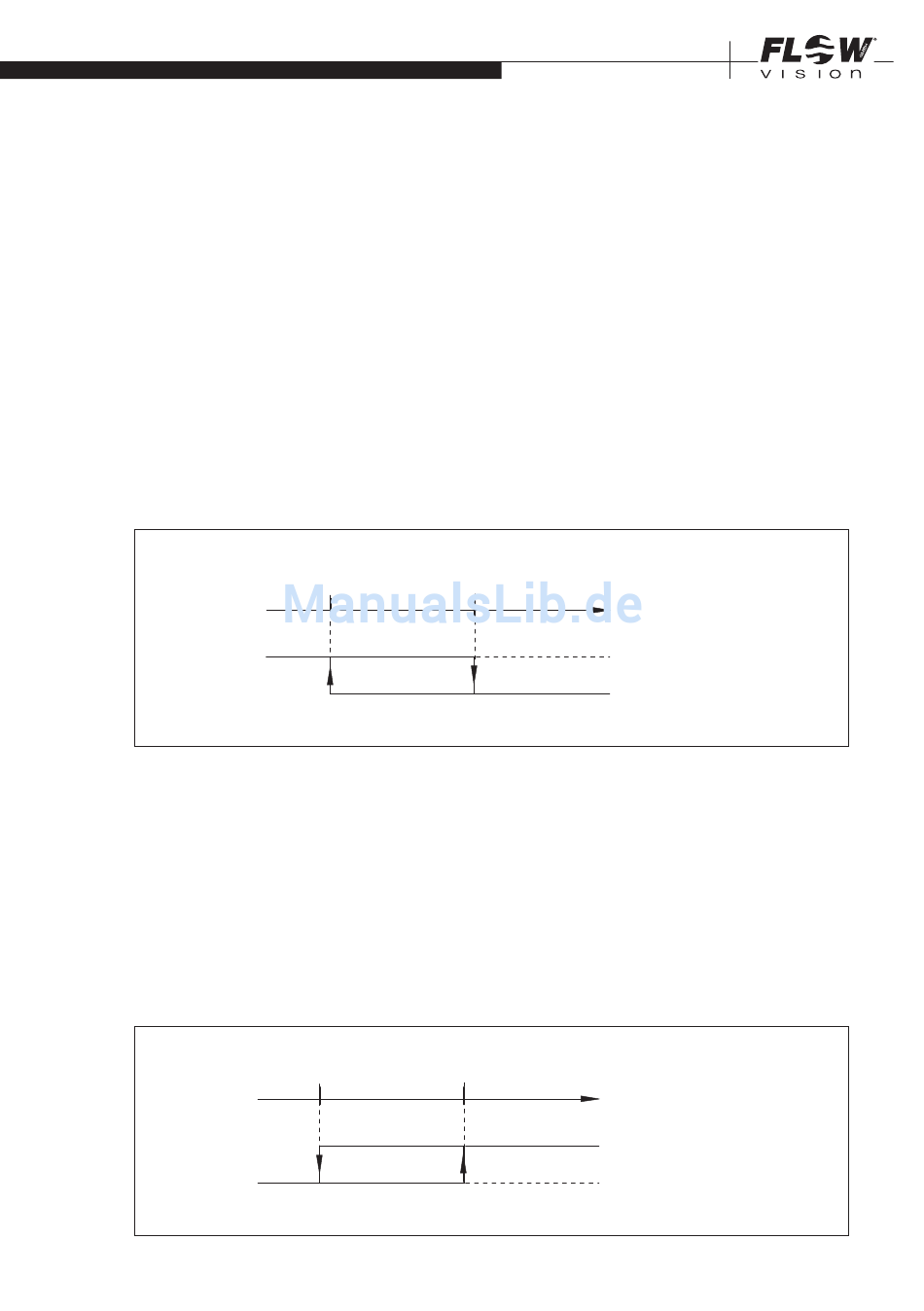

Durch die Eingabe unterschiedlicher Einschalt- und Ausschaltwerte wird die Hysterese bestimmt. Die
Größe der Hysterese ist den jeweiligen Betriebsbedingungen sinnvoll anzupassen.
Weiterhin kann durch die getrennte Eingabe von Ein- und Ausschaltwert des Grenzkontaktes eine
gesonderte Definition der Arbeitsweise (Ruhe-/Arbeitsstromprinzip) entfallen. Sie wird von dem Ein-
und Ausschaltwert abgeleitet.
Beispiel 1: Einschaltwert ist kleiner als Ausschaltwert
Einschaltwert
0
ON
OFF
Beispiel für ON:
FC100-CA mit Relaisausgängen (Option R2):
• LIM1 - LIM1COM = geschlossen
/LIM1 - LIM1COM = offen
FC100-CA mit Transistorausgängen (Option T4):
• LIM1E - LIM1C = geschaltet
Beispiel 2: Einschaltwert ist größer als Ausschaltwert
Ausschaltwert
0
ON
OFF
FC100-CA | Durchflussmesser
KONFIGURIEREN
KONFIGURIEREN
Ausschaltwert
Hysterese
Einschaltwert
Hysterese
Messwert
(Strömung/Temperatur)
∞
Schaltzustand ON
Schaltzustand OFF
Messwert
(Strömung/Temperatur)
∞
Schaltzustand ON
Schaltzustand OFF
Bild 26
Bild 27
55
