- Seite 1 BE DI EN UN G SA N L EI TU N G Version 12/08 GX103 - Security Tracking System Seite 4 - 32 Best.-Nr. / Item-No. / N o de commande: / Bestnr.: 76 98 88...
- Seite 2 CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
- Seite 3 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.
-
Seite 4: Inhaltsverzeichnis
Reed-Sensor Alarmfunktion ................................21 Aktivierung des Notrufmodus ..............................22 Care-Funktion ....................................22 Reverse-Funktion ..................................23 Guard-Funktion....................................23 V. Funktionen zur Ortung des GX103 ..............................24 Routen(Zonen)- Funktion ................................24 Start der Routen-/Zonenüberwachung ............................24 Abfrage des aktuellen Standortes des GX 103..........................24 VI. Testmodus ....................................25 Manuelle Aktivierung des Testmodus der Sensoren ........................25 Ferntest der Sensoren des GX 103 über „DIAGNOSE“-Funktion ....................25... -
Seite 5: Einführung
Deutschland: Tel. 0180 / 5 31 21 11 0180 / 5 31 21 10 E-mail: Bitte verwenden Sie unser Formular im Internet, www.conrad.de, unter der Rubrik „Kontakt“ Mo. - Fr. 8.00 - 18.00 Uhr Österreich: www.conrad.at oder www.business.conrad.at Schweiz: Tel. -
Seite 6: Symbolerklärung
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektri- schen Schlag. Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. - Seite 7 • Telefonieren während der Steuerung eines Fahrzeuges beeinträchtigt die Sicherheit aller Verkehrsteilnehmer. Beachten Sie daher immer die etwaigen nationalen und internationalen Vorschriften sowie entsprechende Sicher- heitsvorschriften. • In Krankenhäusern sind Geräte, die lebenserhaltende Funktionen sicherstellen, extrem empfindlich gegenüber Funkstörungen. Mobilfunkgeräte dürfen daher nur mit besonderer Erlaubnis der Klinik betrieben werden. Bitte beachten Sie weiterhin, dass medizinische Geräte, wie Hörgeräte, Herzschrittmacher, implantierbare Defibrillato- ren etc., durch die hochfrequente elektromagnetische Strahlung (kurz RF- Energie genannt) Ihres Mobilfunkgerätes gestört werden können.
-
Seite 8: Übersicht Der Funktionen
Übersicht der Funktionen Bevor Sie das GX 103 verwenden können, müssen Sie zunächst die Anweisungen unter „Erste Schritte“ durchführen. Anschließend ist das GX 103 betriebsbereit und bietet folgende Funktionen. Hauptfunktionen: • Telefonmodus • Überwachung von Fahrzeugen • Überwachung von Gebäuden •... -
Seite 9: Bedienelemente

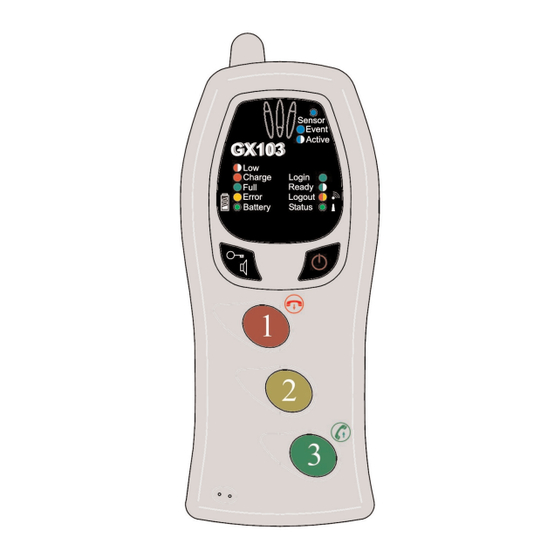

Bedienelemente Vorderansicht des GX103 Bewegungssensor (PIR) blaue LED Lautsprecher Ereignisanzeige grüne/orange/rote LED grüne/orange/rote LED Akku-Zustandsanzeige Netz-Statusanzeige EIN/AUS-Taste Tastensperre/ Freisprechfunktion rote Taste „1“ orange Taste „2“ grüne Taste „3“ Mikrofon Rückansicht des GX103 Öse zur Befestigung eines Umhängebandes Anschluss für das Ladegerät Einschub für die... -
Seite 10: Erste Schritte
3. Nehmen Sie die SIM-Karte mit dem geänderten PIN-Code aus dem Handy heraus. 4. Legen Sie die SIM-Karte mit dem geänderten PIN-Code ins GX 103 ein. Der SIM-Einschub befindet sich auf der Rückseite des GX103 unter dem Gehäusedeckel SIM-Karte mit PIN: 1513... -
Seite 11: Schritt - Laden Des Akkus Und Einschalten
2. Schritt – Laden des Akkus und Einschalten Damit eine möglichst lange Betriebsdauer des Gerätes gewährleistet werden kann, empfehlen wir den Akku vor dem ersten Gebrauch komplett aufzuladen. Verbinden Sie das Ladegerät mit dem Stromnetz und stecken den Stecker in die entsprechende Buchse des GX 103. Ladebuchse Hinweise: - Das Leuchten der roten LED neben dem Batteriesymbol zeigt den Ladevorgang an. -
Seite 12: Exkurs - Programmierung (Einstellen) Des Gx103
• Die einzelnen Worte müssen jeweils durch ein Leerzeichen getrennt sein. • An jede SMS die zur Programmierung an das GX103 gesendet wird, muss als Schutzfunktion die einge- stellte PIN mit „#“ am Ende von jedem Befehl mit eingegeben werden. -
Seite 13: Schritt - Sprache Einstellen
• Der Wochentag wird nach Eingabe der Jahresdaten automatisch erkannt. • Die Zeiteinstellung kann auch in Kurzform geändert werden, z.B.: time #1513 Nach Absenden der SMS erhalten sie folgenden SMS-Bericht als Bestätigung: GX103 1.xx ----------- Zeit : 12:34 Datum: 28.11.08 Status : aus... -
Seite 14: Schritt - Einspeichern Von Telefonnummern
Für die zweite Telefonnummer: key2 +49111... #PIN Für die dritte Telefonnummer: key3 +49111… #PIN Nach dem Versenden des Befehls „set key...“ Erhalten Sie eine SMS-Antwort mit einer Auflistung der abgespeicherten Telefon- nummern GX103 1.xx ----------- TEL1 +49111… TEL2 +49222… TEL3 +49333…... -
Seite 15: Schritt - Auswahl Der Art Der Alarmbenachrichtigungen An Die Gespeicherten Rufnummern
#1513 Das GX 103 antwortet mit einem Bericht per SMS-Bericht mit folgendem Inhalt: Name des GX 103 und Angabe der Softwareversion GX103 1.xx ----------- Die abgespeicherte SMS-Nummer der roten Taste wird im Alarmfall per SMS benachrichtigt. SMS1 Die abgespeicherte Telefonnummer der orangen Taste wird angerufen. -
Seite 16: Schritt - Zusätzliche Telefonnummern Für Sms-Alarmbenachrichtigungen Speichern
7. Schritt - Zusätzliche Telefonnummern für SMS-Alarmbenachrichtigungen speichern Zusätzlich zu den drei Telefonnummern können Sie drei Nummern für SMS-Benachrichtigungen hinterlegen. Wenn Sie das GX 103 als Alarmsystem benutzen, können dadurch neben den abgespeicherten Telefonnummern drei weitere Personen im Falle eines Alarms per SMS benachrichtigt werden (im Telefonmodus haben die SMS-Telefonnummern keine Auswirkungen). -
Seite 17: Tastatursperre
Taste drücken, bis Sie einen Zweitonklang hören. Danach wird die grüne LED blinken und erst dann können Sie den nächsten Schritt machen. 2. Wählen Sie nun mittels eines längeren Tastendruck den gewünschten Alarmmodus. Anschließend startet ein 15s Signalton bis zur Aktivierung des Alarms um Gelegenheit zur Plazierung des GX103 zu bieten. Fahrzeugüberwachung Hausüberwachung... -
Seite 18: Aktivierung Als Alarmsystem Per Sms
Anrufe normal eingehen. 1. Zur Aktivierung des Alarmsystems Bestätigungs - SMS: Einstellen des Alarmmodus: security #PIN -> GX103 1.xx ..Zurücksetzen in den Telefonmodus: Reset security #PIN Mode: Alarm 2. Danach kann eine Alarmfunktion gewählt werden: Bestätigungs - SMS:... -
Seite 19: Alarmfunktion Ii - Hausüberwachung
Alarmfunktion II – Hausüberwachung Manuell über: oder per SMS über: home #PIN Mit dem GX 103 können Sie Ihre Wohnung, Ihr Haus oder Büro zuverlässig überwachen: Der Bewegungssensor registriert Personen, die sich im Umkreis von bis zu fünf Metern bewegen. Betritt eine Person den Raum, löst das GX 103 sofort lautlos einen Alarm aus. Sie bestimmen, wer bei Einbruch entweder per Telefonanruf oder SMS informiert werden soll. -
Seite 20: Zuhören
Aktivierung einzelner Sensoren Sie können die einzelnen Sensoren auch beliebig miteinander kombinieren und aktivieren. Senden sie dazu die entsprechende(n) SMS-Befehle an das GX 103. Aktivierung des Vibrationssensors: vibra #PIN GX103 1.xx Mode: Alarm Deaktivierung des Vibrationssensors: Reset vibra #PIN Vibra: mtl GX103 1.xx... -
Seite 21: Einstellung Der Empfindlichkeit Der Sensoren
Einstellung der Empfindlichkeit der Sensoren Alle in GX 103 eingebauten Sensoren sind serienmäßig optimal für die Mehrzahl der Standardanwendungen eingestellt. Sollten Sie dennoch eine höhere oder niedrigere Empfindlichkeit einstellen wollen, fügen Sie zum SMS-Aktivierungsbefehl den gewünschten Grad an. Für jeden der Sensoren können Sie aus drei Empfindlichkeitsgraden wählen: low (niedrig), mid (mittel) und high (hoch). Fügen Sie dem SMS-Aktivierungsbefehl einen Empfindlichkeitsgrad an: Vibra high... -
Seite 22: Anzeige Der Ausgelösten Sensoren
Anzeige der ausgelösten Sensoren Nach dem Auslösen des Alarms und nach dem Versenden der Alarmnachricht, wird das GX 103 den ausgelösten Alarm durch die blaue LED, wie unten aufgeführt, anzeigen. Wenn mehrere Sensoren ausgelöst wurden, so werden die entsprechenden Sequenzen abwechselnd angezeigt. -
Seite 23: Aktivierung Des Notrufmodus
Zur Aktivierung des Notrufmodus muss das Gerät zunächst ausgeschaltet sein. Anschließend drücken Sie die rote Taste und kurz danach zusätzlich die EIN/AUS-Taste für ca. 3s bis zwei Signaltöne zu hören sind. Nun nimmt das GX103 Anrufe nach dreimaligen Klingeln automatisch entgegen. -
Seite 24: Reverse-Funktion
Reverse-Funktion Diese Funktion überprüft in regelmäßigen Zeitabständen, ob das GX 103 bewegt wird und sendet einen Alarm, sobald es länger als eine eingestellte Zeit stillsteht. Ein denkbarer Einsatzbereich sind z.B. Maschinen wie Pumpen und Generatoren die überwacht wer- den sollen. Steht die Maschine still, so wird ein Alarm ausgelöst. Mit dem unten stehenden SMS-Befehl an das GX 103 bestimmen Sie, in welchen Zeitabständen der Vibrationssensor die Erschüt- terungen der arbeitenden Maschinen überprüft. -
Seite 25: Funktionen Zur Ortung Des Gx103
V. Funktionen zur Ortung des GX103 Routen(Zonen)- Funktion Der Routen (Zonen)-Modus dient der Verfolgung und Ortung Ihres GX 103 bzw. des Fahrzeugs in dem es sich befindet. Sie können sich in dieser Alarmfunktion benachrichtigen lassen, wenn das GX 103 einen von Ihnen zuvor programmierten Bereich (GSM-Zone) verlässt. -
Seite 26: Testmodus
- Zum Testen des Bewegungssensors bewegen Sie Ihre Hand vor dem Bewegungsensor - Zum Testen des Geräuschsensors Sprechen Sie in das Mikrofon Der Reed-Sensor kann getestet werden in dem Sie einen Magneten an die entsprechende Stelle des GX103 halten und diesen anschließend wieder entfernen. (siehe Kapitel „REED-Sensor Alarmfunktion“) Sollte ein Sensor zu (un)empfindlich eingestellt sein, können Sie dies ändern (siehe Kapitel „Einstellung der Empfindlichkeit der Sensoren“) -
Seite 27: Sonstige Einstellungen
Sie über den Batteriezustand und den GSM-Empfang usw. Der Statusbericht wird an alle Nummern versendet, die Sie programmiert haben. Täglich: Set status #PIN Uhrzeit (00-23) Einmalig: Test status #PIN Bestätigungs-SMS: Beispiel Status-SMS: GX103 1.xx GX103 1.xx ----------- Mode:Alarm oder Telefon Zeit : 12:34 Batt:5 Datum: 28.11.08 GSM:4 PIN:aus Status : 13 Gebiet:aus Schutzzeit:... -
Seite 28: Schutz Des Gx 103 Mittels Pin-Code
Bestätigungs-SMS: GX103 1.xx ----------- Lautsprecher: 2 Mikrofon: 1 Melodie: 3 Lautstaerke: 9 Hinweis: • Mit test audio können Sie die aktuellen Einstellungen abfragen. • Lautstärke bzw. Mikrofon- Empfindlichkeit sollte mit Sorgfalt geregelt werden. Hohe Lautstärken können zu starken Verzerrungen und damit großen Beeinträchtigung der Verbindung führen sowie zu Gehörschäden führen. -
Seite 29: Den Alarmmodus Für Eine Beschränkte Zeit Ausschalten
Den Alarmmodus für eine beschränkte Zeit ausschalten Falls Sie wünschen den Alarmmodus zu bestimmten Zeiten zu unterbrechen (z.B. weil Sie jemanden gebeten haben die Blumen zu gießen während Sie im Urlaub sind), senden Sie bitte folgenden SMS-Befehl (Beispiel für Deaktivierung des Alarmmodus von Mon- tag und Donnerstag von 16:10 bis 23:30 Uhr) Uhrzeit: Beginn... -
Seite 30: Individuelle Texte Bei Alarmbenachrichtigungen
Das Zurücksetzen auf Werkseinstellungen ändert den PIN-Code des GX103 auf „1513“. Der PIN-Code der SIM-Karte selber wird dabei nicht verändert! Unterscheidet sich nun der PIN-Code des GX103 von dem der SIM-Karte, so leuchtet die blaue Event LED und die Status LED leuchtet orange. -
Seite 31: Weitere Produktinformationen
IX. Weitere Produktinformationen Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. b) Batterien und Akkus Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien, Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Ent- sorgung über den Hausmüll hinweisen. -
Seite 32: Technische Daten
Der Akku ist über einen Stecker (siehe rote Markierung ) mit dem GX103 verbunden. Nach dem Abstecken kann der Akku aus dem Gerät entfernt werden und durch einen Anderen des gleichen Typs (VP1100, Li-Ion 680mAh / 3.7V) ersetzt werden. Bevor Sie das System reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise: Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.
