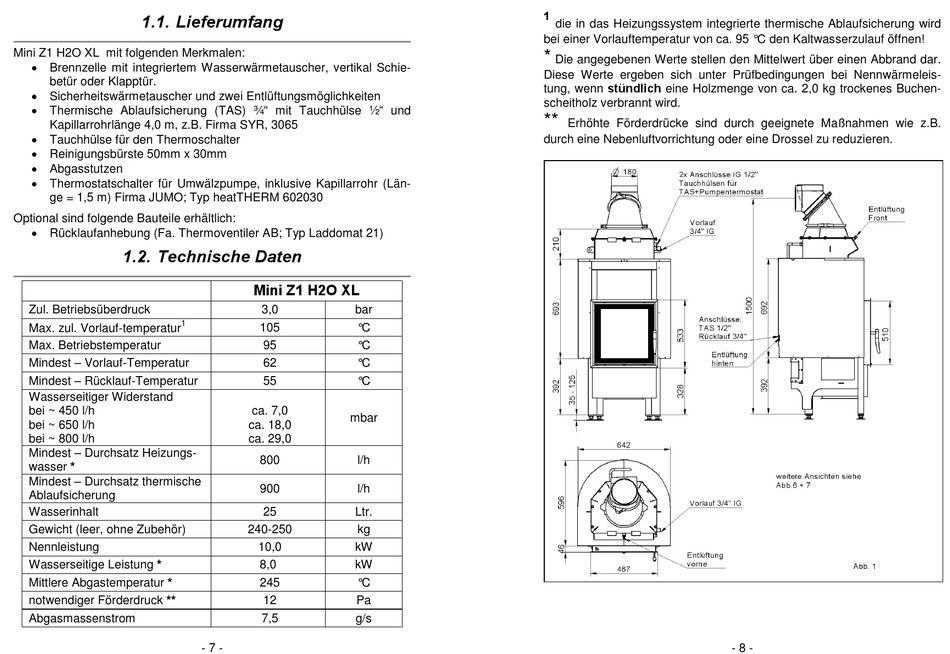

1.1. Lieferumfang

Mini Z1 H2O XL mit folgenden Merkmalen:
 Brennzelle mit integriertem Wasserwärmetauscher, vertikal Schie-
betür oder Klapptür.
 Sicherheitswärmetauscher und zwei Entlüftungsmöglichkeiten
 Thermische Ablaufsicherung (TAS) ¾" mit Tauchhülse ½" und
Kapillarrohrlänge 4,0 m, z.B. Firma SYR, 3065
 Tauchhülse für den Thermoschalter
 Reinigungsbürste 50mm x 30mm
 Abgasstutzen
 Thermostatschalter für Umwälzpumpe, inklusive Kapillarrohr (Län-
ge = 1,5 m) Firma JUMO; Typ heatTHERM 602030
Optional sind folgende Bauteile erhältlich:
 Rücklaufanhebung (Fa. Thermoventiler AB; Typ Laddomat 21)

1.2. Technische Daten

Zul. Betriebsüberdruck
1
Max. zul. Vorlauf-temperatur
Max. Betriebstemperatur
Mindest – Vorlauf-Temperatur
Mindest – Rücklauf-Temperatur
Wasserseitiger Widerstand
bei ~ 450 l/h
bei ~ 650 l/h
bei ~ 800 l/h
Mindest – Durchsatz Heizungs-
wasser *
Mindest – Durchsatz thermische
Ablaufsicherung
Wasserinhalt
Gewicht (leer, ohne Zubehör)
Nennleistung
Wasserseitige Leistung *
Mittlere Abgastemperatur *
notwendiger Förderdruck **
Abgasmassenstrom
Mini Z1 H2O XL
3,0 bar
105 °C
95 °C
62 °C
55 °C
ca. 7,0
mbar
ca. 18,0
ca. 29,0
800 l/h
900 l/h
25 Ltr.
240-250 kg
10,0 kW
8,0 kW
245 °C
12 Pa
7,5 g/s
- 7 -
1
die in das Heizungssystem integrierte thermische Ablaufsicherung wird
bei einer Vorlauftemperatur von ca. 95 °C den Kaltwasserzulauf öffnen!
*
Die angegebenen Werte stellen den Mittelwert über einen Abbrand dar.
Diese Werte ergeben sich unter Prüfbedingungen bei Nennwärmeleis-
tung, wenn stündlich eine Holzmenge von ca. 2,0 kg trockenes Buchen-
scheitholz verbrannt wird.
**
Erhöhte Förderdrücke sind durch geeignete Maßnahmen wie z.B.
durch eine Nebenluftvorrichtung oder eine Drossel zu reduzieren.
