5. Reinigung und Wartung

Für die Reinigung beachten Sie bitte auch die Hinweise in der Betriebsan-
leitung der Brennzellen. Die Hinweise in dieser Montage- und Betriebsan-
leitung beziehen sich nur auf die Reinigung des Wärmetauschers des Mini
Z1 H2O XL .
Bitte beachten Sie, dass es durch die Reinigung zu Verschmutzun-
gen des Aufstellraumes und der getragenen Kleidung kommen kann.
Wir empfehlen Ihnen, den Bereich um die Brennzellenöffnung mit
einer Folie oder einem Tuch gegen Verschmutzung zu schützen.
5.1. Reinigung des Wärmetauschers
Die Reinigung des Wärmetauschers ist unerlässlich. Nur wenn der
Wärmetauscher regelmäßig und ordnungsgemäß gereinigt und gewartet
wird, kann er seine Wirkung voll entfalten. Die Reinigung erfolgt grund-
sätzlich im ausgekühlten Zustand!
Da der Wärmetauscher direkt die Abgase der Brennzelle Mini Z1 H2O XL
herunterkühlt, und dies zwangsläufig zu Ablagerungen an den Wärmetau-
scherflächen führt, sind diese regelmäßig mit der beiliegenden Bürste zu
reinigen. Die Häufigkeit des Reinigens ist von mehreren Faktoren
(Nutzungsintensität, Brenndauer,
abhängig und kann pauschal nicht angegeben werden. Wir empfehlen
eine Reinigung etwa alle 4 Wochen. Die Reinigungsintervalle sind den
örtlichen Bedingungen anzupassen. Bei der Verwendung von trockenem
Brennholz und
Einhaltung unserer
Empfehlungen,
können sich die
Reinigungsintervalle
deutlich
verlän-
gern. Nach
Beendigung der
Heizsaison ist eine
Grundreinigung
aller Komponenten
erforderlich.
Die Reinigung des Wärmetauschers erfolgt grundsätzlich durch den
Brennraum der Brennzelle. Dazu ist die Feuerstättentür zu öffnen und die
Flammenumlenkplatte (Flammenprallplatte) aus dem Brennraum zu
entnehmen. Als nächstes wird die thermisch betätigte Abgasklappe durch
Brennstoff, Schornsteinzug,

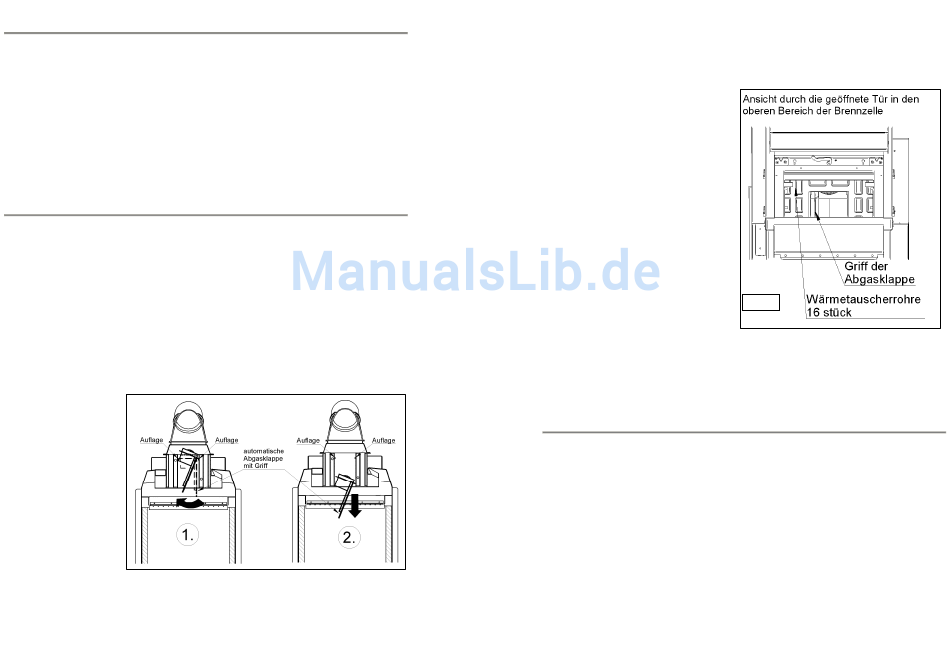

Abb. 4
- 21 -
den Brennraum entfernt (siehe Abb. 4). Dazu wird die Klappe am Griff
etwas angekippt und nach unten entnommen. Die thermische Abgasklap-
pe darf nur mit einem Tuch oder einem Pinsel von Rückständen beseitigt
werden. Dabei darf kein Druck auf die vier Flügel der Abgasklappe
ausgeübt werden. Dies könnte die Funktion beeinträchtigen.
Anschließend sind die Wärmetau-
scherrohre und der Mittelkanal,
sowie
Wärme-tauschers
Rauchsammler mit der beiliegen-
den Bürste oder einem Handfeger
zu reinigen. Die Ablagerungen
fallen dann automatisch in den
Brennraum und können dort mit
handelsüblichen Mitteln (Asche-
schaufel, Aschebesen oder einem
Aschesauger) entfernt werden.
Nach der Reinigung erfolgt die
Montage
Reihenfolge. Erst die thermische
Abgasklappe einhängen (schräg
von unten einführen und auf die
etc.)
Auflagen legen). Danach die Flammenprallplatte so einlegen, dass der
Abgasspalt auf der Scheibenseite liegt.
Sofern die Brennzelle mit der Doppelverglasung ausgestattet ist, darf
durch den Betreiber nur auf der Brennraumseite und der Seite zum
Aufstellraum gemäß Betriebsanleitung erfolgen. Sollten die inneren, in
Hohlraum liegenden Scheiben verschmutzt sein, so hat die Reinigung
ausschließlich durch den Kundendienst oder einem geschulten Fachbe-
trieb zu erfolgen.
Durch den Betrieb kann sich ein leichter heller Schimmer zwischen den
Glasscheiben zeigen. Diese Ablagerungen sind jedoch kein Reklamati-
onsgrund.
die Außenflächen des
und der
in umgekehrter
Abb.5

5.2. Reinigung der Doppelverglasung

- 22 -
