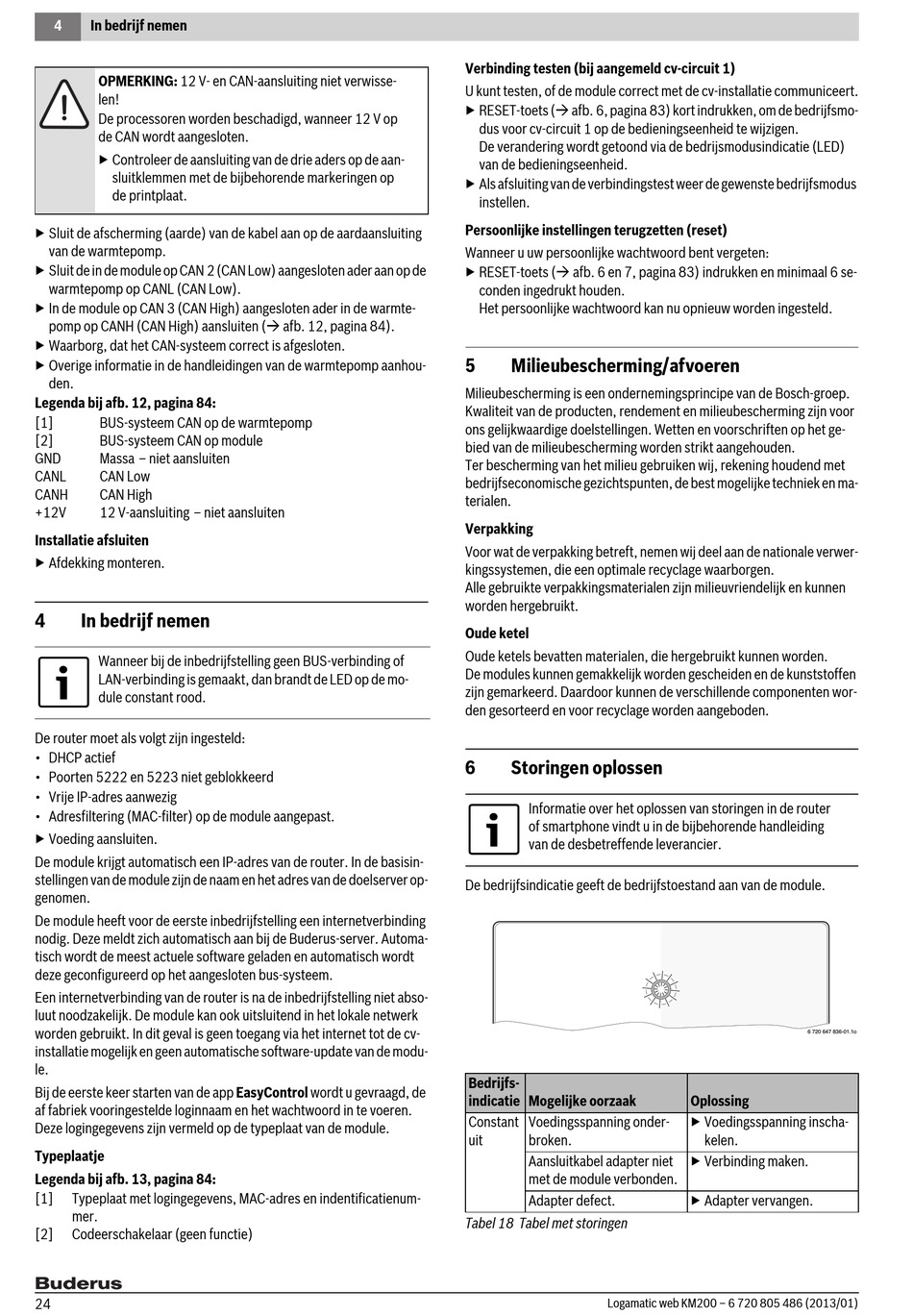

4

In bedrijf nemen

OPMERKING: 12 V- en CAN-aansluiting niet verwisse-
len!
De processoren worden beschadigd, wanneer 12 V op
de CAN wordt aangesloten.
▶ Controleer de aansluiting van de drie aders op de aan-
sluitklemmen met de bijbehorende markeringen op
de printplaat.
▶ Sluit de afscherming (aarde) van de kabel aan op de aardaansluiting
van de warmtepomp.
▶ Sluit de in de module op CAN 2 (CAN Low) aangesloten ader aan op de
warmtepomp op CANL (CAN Low).
▶ In de module op CAN 3 (CAN High) aangesloten ader in de warmte-
pomp op CANH (CAN High) aansluiten ( afb. 12, pagina 84).
▶ Waarborg, dat het CAN-systeem correct is afgesloten.
▶ Overige informatie in de handleidingen van de warmtepomp aanhou-
den.
Legenda bij afb. 12, pagina 84:
[1] BUS-systeem CAN op de warmtepomp
[2] BUS-systeem CAN op module
GND Massa – niet aansluiten
CANL CAN Low
CANH CAN High
+12V 12 V-aansluiting – niet aansluiten
Installatie afsluiten
▶ Afdekking monteren.
4 In bedrijf nemen
Wanneer bij de inbedrijfstelling geen BUS-verbinding of
LAN-verbinding is gemaakt, dan brandt de LED op de mo-
dule constant rood.
De router moet als volgt zijn ingesteld:
• DHCP actief
• Poorten 5222 en 5223 niet geblokkeerd
• Vrije IP-adres aanwezig
• Adresfiltering (MAC-filter) op de module aangepast.
▶ Voeding aansluiten.
De module krijgt automatisch een IP-adres van de router. In de basisin-
stellingen van de module zijn de naam en het adres van de doelserver op-
genomen.
De module heeft voor de eerste inbedrijfstelling een internetverbinding
nodig. Deze meldt zich automatisch aan bij de Buderus-server. Automa-
tisch wordt de meest actuele software geladen en automatisch wordt
deze geconfigureerd op het aangesloten bus-systeem.
Een internetverbinding van de router is na de inbedrijfstelling niet abso-
luut noodzakelijk. De module kan ook uitsluitend in het lokale netwerk
worden gebruikt. In dit geval is geen toegang via het internet tot de cv-
installatie mogelijk en geen automatische software-update van de modu-
le.
Bij de eerste keer starten van de app EasyControl wordt u gevraagd, de
af fabriek vooringestelde loginnaam en het wachtwoord in te voeren.
Deze logingegevens zijn vermeld op de typeplaat van de module.
Typeplaatje
Legenda bij afb. 13, pagina 84:
[1] Typeplaat met logingegevens, MAC-adres en indentificatienum-
mer.
[2] Codeerschakelaar (geen functie)
24
Verbinding testen (bij aangemeld cv-circuit 1)
U kunt testen, of de module correct met de cv-installatie communiceert.
▶ RESET-toets ( afb. 6, pagina 83) kort indrukken, om de bedrijfsmo-
dus voor cv-circuit 1 op de bedieningseenheid te wijzigen.
De verandering wordt getoond via de bedrijsmodusindicatie (LED)
van de bedieningseenheid.
▶ Als afsluiting van de verbindingstest weer de gewenste bedrijfsmodus
instellen.
Persoonlijke instellingen terugzetten (reset)
Wanneer u uw persoonlijke wachtwoord bent vergeten:
▶ RESET-toets ( afb. 6 en 7, pagina 83) indrukken en minimaal 6 se-
conden ingedrukt houden.
Het persoonlijke wachtwoord kan nu opnieuw worden ingesteld.
5 Milieubescherming/afvoeren
Milieubescherming is een ondernemingsprincipe van de Bosch-groep.
Kwaliteit van de producten, rendement en milieubescherming zijn voor
ons gelijkwaardige doelstellingen. Wetten en voorschriften op het ge-
bied van de milieubescherming worden strikt aangehouden.
Ter bescherming van het milieu gebruiken wij, rekening houdend met
bedrijfseconomische gezichtspunten, de best mogelijke techniek en ma-
terialen.
Verpakking
Voor wat de verpakking betreft, nemen wij deel aan de nationale verwer-
kingssystemen, die een optimale recyclage waarborgen.
Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen
worden hergebruikt.
Oude ketel
Oude ketels bevatten materialen, die hergebruikt kunnen worden.
De modules kunnen gemakkelijk worden gescheiden en de kunststoffen
zijn gemarkeerd. Daardoor kunnen de verschillende componenten wor-
den gesorteerd en voor recyclage worden aangeboden.
6

Storingen oplossen

Informatie over het oplossen van storingen in de router
of smartphone vindt u in de bijbehorende handleiding
van de desbetreffende leverancier.
De bedrijfsindicatie geeft de bedrijfstoestand aan van de module.
Bedrijfs-
indicatie Mogelijke oorzaak
Constant Voedingsspanning onder-
uit broken.
Aansluitkabel adapter niet
met de module verbonden.
Adapter defect.
Tabel 18 Tabel met storingen
Logamatic web KM200 – 6 720 805 486 (2013/01)
6 720 647 836-01.1o
Oplossing
▶ Voedingsspanning inscha-
kelen.
▶ Verbinding maken.
▶ Adapter vervangen.
