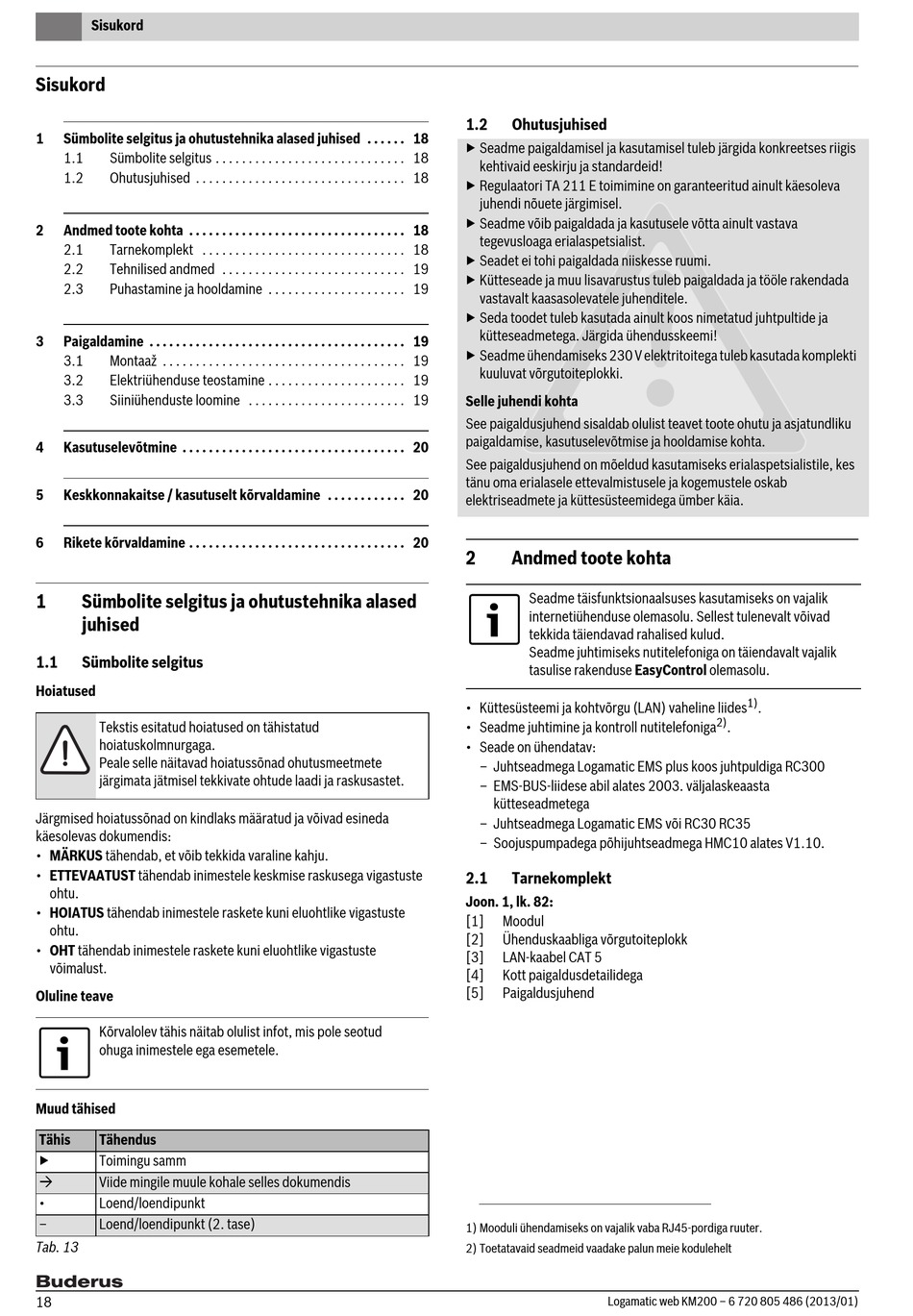

Sisukord
Sisukord
1 Sümbolite selgitus ja ohutustehnika alased juhised . . . . . . 18
1.1 Sümbolite selgitus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.2 Ohutusjuhised . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2

Andmed toote kohta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2.1 Tarnekomplekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2.2 Tehnilised andmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.3 Puhastamine ja hooldamine . . . . . . . . . . . . . . . . . . . . . 19
3 Paigaldamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.1 Montaaž . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.2 Elektriühenduse teostamine . . . . . . . . . . . . . . . . . . . . . 19
3.3 Siiniühenduste loomine . . . . . . . . . . . . . . . . . . . . . . . . 19
4 Kasutuselevõtmine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5 Keskkonnakaitse / kasutuselt kõrvaldamine . . . . . . . . . . . . 20
6 Rikete kõrvaldamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1 Sümbolite selgitus ja ohutustehnika alased
juhised
1.1 Sümbolite selgitus
Hoiatused
Tekstis esitatud hoiatused on tähistatud
hoiatuskolmnurgaga.
Peale selle näitavad hoiatussõnad ohutusmeetmete
järgimata jätmisel tekkivate ohtude laadi ja raskusastet.
Järgmised hoiatussõnad on kindlaks määratud ja võivad esineda
käesolevas dokumendis:
• MÄRKUS tähendab, et võib tekkida varaline kahju.
• ETTEVAATUST tähendab inimestele keskmise raskusega vigastuste
ohtu.
• HOIATUS tähendab inimestele raskete kuni eluohtlike vigastuste
ohtu.
• OHT tähendab inimestele raskete kuni eluohtlike vigastuste
võimalust.
Oluline teave
Kõrvalolev tähis näitab olulist infot, mis pole seotud
ohuga inimestele ega esemetele.
Muud tähised
Tähis Tähendus
▶ Toimingu samm

Viide mingile muule kohale selles dokumendis
• Loend/loendipunkt
– Loend/loendipunkt (2. tase)
Tab. 13
18
1.2 Ohutusjuhised
▶ Seadme paigaldamisel ja kasutamisel tuleb järgida konkreetses riigis
kehtivaid eeskirju ja standardeid!
▶ Regulaatori TA 211 E toimimine on garanteeritud ainult käesoleva
juhendi nõuete järgimisel.
▶ Seadme võib paigaldada ja kasutusele võtta ainult vastava
tegevusloaga erialaspetsialist.
▶ Seadet ei tohi paigaldada niiskesse ruumi.
▶ Kütteseade ja muu lisavarustus tuleb paigaldada ja tööle rakendada
vastavalt kaasasolevatele juhenditele.
▶ Seda toodet tuleb kasutada ainult koos nimetatud juhtpultide ja
kütteseadmetega. Järgida ühendusskeemi!
▶ Seadme ühendamiseks 230 V elektritoitega tuleb kasutada komplekti
kuuluvat võrgutoiteplokki.
Selle juhendi kohta
See paigaldusjuhend sisaldab olulist teavet toote ohutu ja asjatundliku
paigaldamise, kasutuselevõtmise ja hooldamise kohta.
See paigaldusjuhend on mõeldud kasutamiseks erialaspetsialistile, kes
tänu oma erialasele ettevalmistusele ja kogemustele oskab
elektriseadmete ja küttesüsteemidega ümber käia.
2 Andmed toote kohta
Seadme täisfunktsionaalsuses kasutamiseks on vajalik
internetiühenduse olemasolu. Sellest tulenevalt võivad
tekkida täiendavad rahalised kulud.
Seadme juhtimiseks nutitelefoniga on täiendavalt vajalik
tasulise rakenduse EasyControl olemasolu.
• Küttesüsteemi ja kohtvõrgu (LAN) vaheline liides
• Seadme juhtimine ja kontroll nutitelefoniga
• Seade on ühendatav:
– Juhtseadmega Logamatic EMS plus koos juhtpuldiga RC300
– EMS-BUS-liidese abil alates 2003. väljalaskeaasta
kütteseadmetega
– Juhtseadmega Logamatic EMS või RC30 RC35
– Soojuspumpadega põhijuhtseadmega HMC10 alates V1.10.
2.1 Tarnekomplekt
Joon. 1, lk. 82:
[1] Moodul
[2] Ühenduskaabliga võrgutoiteplokk
[3] LAN-kaabel CAT 5
[4] Kott paigaldusdetailidega
[5] Paigaldusjuhend
1) Mooduli ühendamiseks on vajalik vaba RJ45-pordiga ruuter.
2) Toetatavaid seadmeid vaadake palun meie kodulehelt
Logamatic web KM200 – 6 720 805 486 (2013/01)
1)
.
2)
.
