Einstellung der Stimulationse-
nergie
eim Start des Programms und nach
B
dem Test m—3 fordert der Compex
Sie auf, die Stimulationsenergie, das
Schlüsselelement für die Wirksamkeit
der Stimulation zu erhöhen. Um he-
rauszufinden, wie hoch die Energie je
nach gewählten Programm einzustel-
len ist, sehen Sie in der Tabelle der
Programme des Handbuchs für spezi-
fische Anwendungen nach.
7d
7b
7c
7e
7a

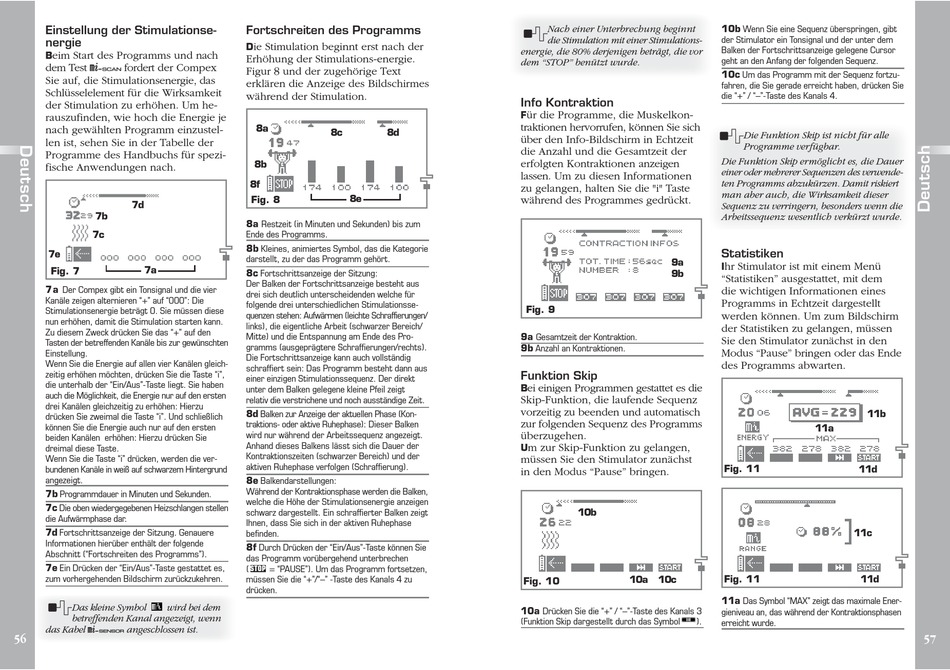

Fig. 7
7a Der Compex gibt ein Tonsignal und die vier
Kanäle zeigen alternieren "+" auf "000": Die
Stimulationsenergie beträgt 0. Sie müssen diese
nun erhöhen, damit die Stimulation starten kann.
Zu diesem Zweck drücken Sie das "+" auf den
Tasten der betreffenden Kanäle bis zur gewünschten
Einstellung.
Wenn Sie die Energie auf allen vier Kanälen gleich-
zeitig erhöhen möchten, drücken Sie die Taste "i",
die unterhalb der "Ein/Aus"-Taste liegt. Sie haben
auch die Möglichkeit, die Energie nur auf den ersten
drei Kanälen gleichzeitig zu erhöhen: Hierzu
drücken Sie zweimal die Taste "i". Und schließlich
können Sie die Energie auch nur auf den ersten
beiden Kanälen erhöhen: Hierzu drücken Sie
dreimal diese Taste.
Wenn Sie die Taste "i" drücken, werden die ver-
bundenen Kanäle in weiß auf schwarzem Hintergrund
angezeigt.
7b Programmdauer in Minuten und Sekunden.
7c Die oben wiedergegebenen Heizschlangen stellen
die Aufwärmphase dar.
7d Fortschrittsanzeige der Sitzung. Genauere
Informationen hierüber enthält der folgende
Abschnitt ("Fortschreiten des Programms").
7e Ein Drücken der "Ein/Aus"-Taste gestattet es,
zum vorhergehenden Bildschirm zurückzukehren.
Das kleine Symbol
wird bei dem
betreffenden Kanal angezeigt, wenn
das Kabel m—4 angeschlossen ist.
56
Fortschreiten des Programms
ie Stimulation beginnt erst nach der
D
Erhöhung der Stimulations-energie.
Figur 8 und der zugehörige Text
erklären die Anzeige des Bildschirmes
während der Stimulation.
8a
8c
8d
8b
8f
8e
Fig. 8
8a Restzeit (in Minuten und Sekunden) bis zum
Ende des Programms.
8b Kleines, animiertes Symbol, das die Kategorie
darstellt, zu der das Programm gehört.
8c Fortschrittsanzeige der Sitzung:
Der Balken der Fortschrittsanzeige besteht aus
drei sich deutlich unterscheidenden welche für
folgende drei unterschiedlichen Stimulationsse-
quenzen stehen: Aufwärmen (leichte Schraffierungen/
links), die eigentliche Arbeit (schwarzer Bereich/
Mitte) und die Entspannung am Ende des Pro-
gramms (ausgeprägtere Schraffierungen/rechts).
Die Fortschrittsanzeige kann auch vollständig
schraffiert sein: Das Programm besteht dann aus
einer einzigen Stimulationssequenz. Der direkt
unter dem Balken gelegene kleine Pfeil zeigt
relativ die verstrichene und noch ausständige Zeit.
8d Balken zur Anzeige der aktuellen Phase (Kon-
traktions- oder aktive Ruhephase): Dieser Balken
wird nur während der Arbeitssequenz angezeigt.
Anhand dieses Balkens lässt sich die Dauer der
Kontraktionszeiten (schwarzer Bereich) und der
aktiven Ruhephase verfolgen (Schraffierung).
8e Balkendarstellungen:
Während der Kontraktionsphase werden die Balken,
welche die Höhe der Stimulationsenergie anzeigen
schwarz dargestellt. Ein schraffierter Balken zeigt
Ihnen, dass Sie sich in der aktiven Ruhephase
befinden.
8f Durch Drücken der "Ein/Aus"-Taste können Sie
das Programm vorübergehend unterbrechen
(
= "PAUSE"). Um das Programm fortsetzen,
STOP
müssen Sie die "+"/"–" -Taste des Kanals 4 zu
drücken.
Nach einer Unterbrechung beginnt
die Stimulation mit einer Stimulations-
energie, die 80% derjenigen beträgt, die vor
dem "STOP" benützt wurde.
Info Kontraktion
ür die Programme, die Muskelkon-
F
traktionen hervorrufen, können Sie sich
über den Info-Bildschirm in Echtzeit
die Anzahl und die Gesamtzeit der
erfolgten Kontraktionen anzeigen
lassen. Um zu diesen Informationen
zu gelangen, halten Sie die "i" Taste
während des Programmes gedrückt.
9a
9b
Fig. 9
9a Gesamtzeit der Kontraktion.
9b Anzahl an Kontraktionen.
Funktion Skip
ei einigen Programmen gestattet es die
B
Skip-Funktion, die laufende Sequenz
vorzeitig zu beenden und automatisch
zur folgenden Sequenz des Programms
überzugehen.
m zur Skip-Funktion zu gelangen,
U
müssen Sie den Stimulator zunächst
in den Modus "Pause" bringen.
10b
10a
10c
Fig. 10
10a Drücken Sie die "+" / "–"-Taste des Kanals 3
(Funktion Skip dargestellt durch das Symbol
).
10b Wenn Sie eine Sequenz überspringen, gibt
der Stimulator ein Tonsignal und der unter dem
Balken der Fortschrittsanzeige gelegene Cursor
geht an den Anfang der folgenden Sequenz.
10c Um das Programm mit der Sequenz fortzu-
fahren, die Sie gerade erreicht haben, drücken Sie
die "+" / "–"-Taste des Kanals 4.
Die Funktion Skip ist nicht für alle
Programme verfügbar.
Die Funktion Skip ermöglicht es, die Dauer
einer oder mehrerer Sequenzen des verwende-
ten Programms abzukürzen. Damit riskiert
man aber auch, die Wirksamkeit dieser
Sequenz zu verringern, besonders wenn die
Arbeitssequenz wesentlich verkürzt wurde.
Statistiken
hr Stimulator ist mit einem Menü
I
"Statistiken" ausgestattet, mit dem
die wichtigen Informationen eines
Programms in Echtzeit dargestellt
werden können. Um zum Bildschirm
der Statistiken zu gelangen, müssen
Sie den Stimulator zunächst in den
Modus "Pause" bringen oder das Ende
des Programms abwarten.
11b
11a
Fig. 11
11d
11c
Fig. 11
11d
11a Das Symbol "MAX" zeigt das maximale Ener-
gieniveau an, das während der Kontraktionsphasen
erreicht wurde.
57
