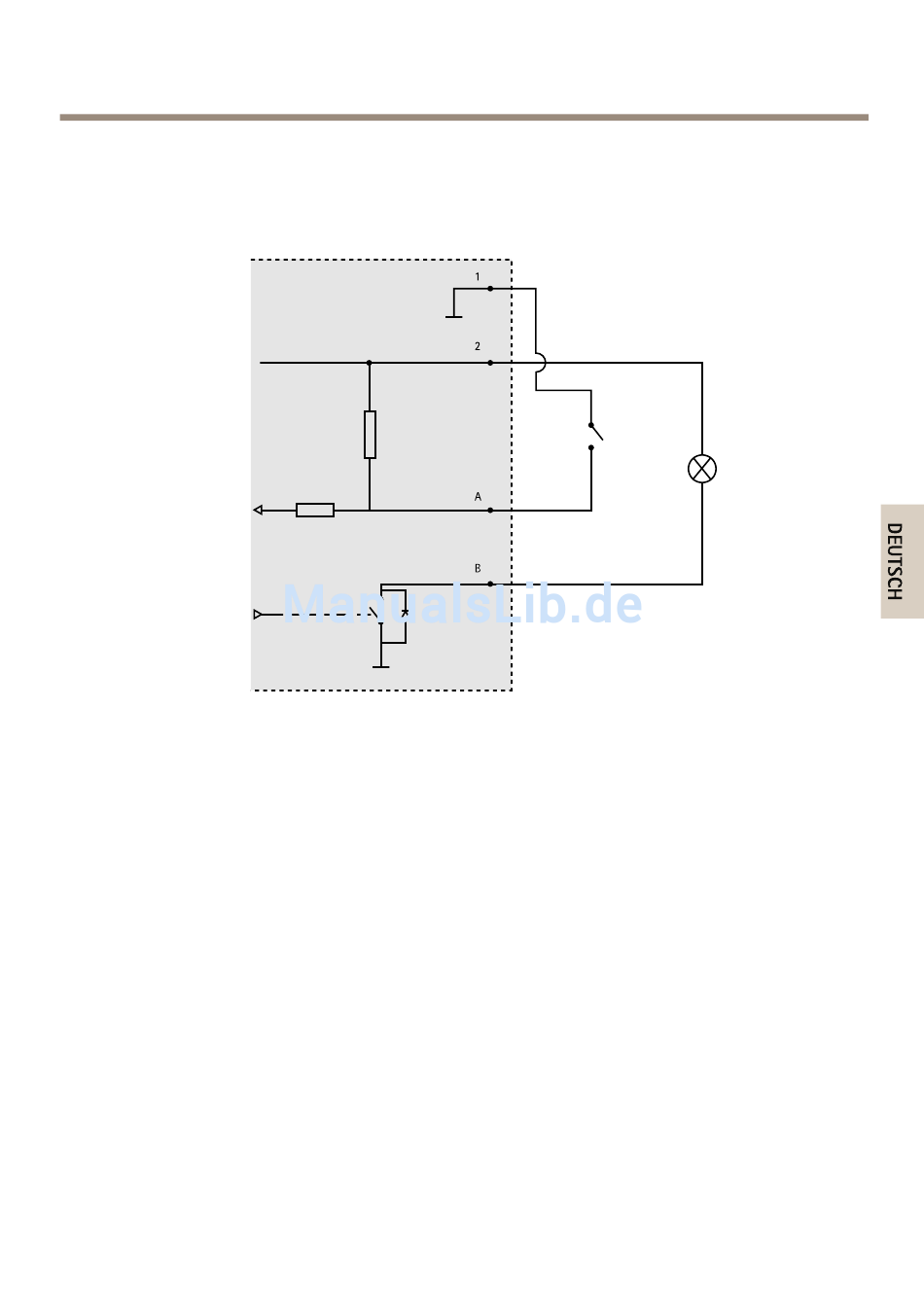

Anschlussschaltbilder
E/A-Anschluss
1
0 V (-) DC
2
DC-Ausgang 12 V, max. 50 mA
A
E/A als Eingang konfiguriert
B
E/A als Ausgang konfiguriert
Installieren der Hardware
Anschließen der Kabel
Befestigen Sie das Stativ aus Metall an der Kamera und verwenden Sie Schrauben, die für das
jeweilige Decken-/Wandmaterial geeignet sind. Beachten Sie, dass die Kamera mit dem Logo
nach unten montiert werden muss.
1. Sie können zusätzlich externe E/A-Geräte wie z. B. Alarmanlagen anschließen.
Informationen zur Anschlussbelegung finden Sie unter Anschlüsse auf Seite 47.
2. Zusätzlich können Sie außerdem einen Aktivlautsprecher und/oder ein externes Mikrofon
anschließen.
3. Verbinden Sie die Kamera über ein abgeschirmtes Netzwerkkabel mit dem Netzwerk.
4. Schließen Sie die Kamera auf eine der folgenden Arten an die Stromversorgung an:
AXIS Q1775 Network Camera
1
2
A
B
49
