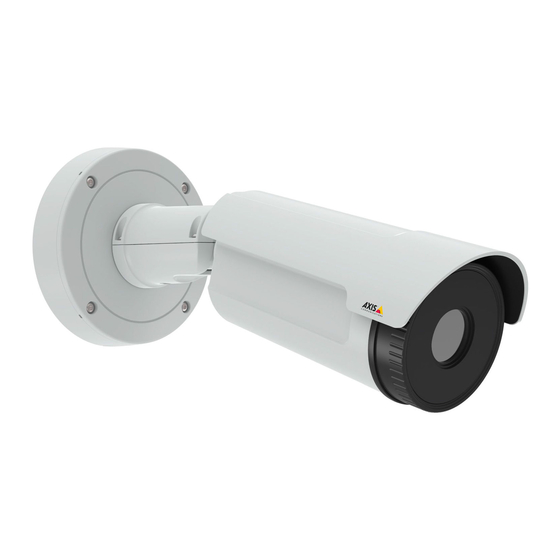

- Seite 1 AXIS Q19 Thermal Network Camera Series AXIS Q1941-E Thermal Network Camera AXIS Q1942-E Thermal Network Camera Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
AXIS Q19 Thermal Network Camera Series Inhalt Lösungsübersicht ......... . . -
Seite 3: Lösungsübersicht
Zur Einrichtung des Perimeterschutzes müssen Sie eine Analyseanwendung für die Perimeterüberwachung installieren und den Schutz Ihrer Wärmebildkamera aktivieren. Axis stellt für diesen Zweck die Anwendung AXIS Perimeter Defender bereit. Weitere Informationen zum AXIS Perimeter Defender finden Sie unter axis.com/products/axis-perimeter-defender... -
Seite 4: Produktübersicht
AXIS Q19 Thermal Network Camera Series Lösungsübersicht • Verwenden Sie eine Blinkleuchte (3), um potenzielle Eindringlinge darüber zu informieren, dass Ihr Grundstück geschützt ist. Siehe Eine Blinkleuchte anschließen auf Seite 9 . • Schließen Sie zur Warnung und zur Abschreckung einen Druckkammerlautsprecher (2) an, der eine aufgezeichnete Warnmeldung abspielt. -
Seite 5: Das Gerät Im Netzwerk Ermitteln
Das Gerät im Netzwerk ermitteln Das Gerät im Netzwerk ermitteln Mit AXIS IP Utility und AXIS Device Manager die Axis Geräte im Netzwerk ermitteln und ihnen unter Windows® IP-Adressen zuweisen. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen werden. -
Seite 6: Auf Das Gerät Zugreifen
Auf das Gerät zugreifen Auf das Gerät zugreifen 1. Einen Browser öffnen und bitte die IP-Adresse oder den Hostnamen des Axis Geräts in die Adresszeile des Browsers eingeben. Um über einen Mac-Computer (OS X) auf das Produkt zuzugreifen, Safari aufrufen, Bonjour anklicken und das Gerät aus dem Aufklappmenü... -
Seite 7: Weitere Einstellungen
AXIS Q19 Thermal Network Camera Series Weitere Einstellungen Weitere Einstellungen Übersicht über die Webseite Steuerleiste der Live-Ansicht Live-Ansicht Produktname Benutzerinformationen, Farbthemen und Hilfe Videosteuerleiste Einstellungen umschalten... -
Seite 8: Benötigen Sie Weitere Hilfe
Funktionsmerkmalen des Geräts und deren Einstellungen. Anwendungen Die AXIS Camera Application Platform (ACAP) ist eine offene Plattform, die es anderen Anbietern ermöglicht, Analysefunktionen und andere Anwendungen für Axis Produkte zu entwickeln. Weitere Informationen zu verfügbaren Anwendungen, Downloads, Testversionen und Lizenzen finden Sie unter www.axis.com/applications. -
Seite 9: Eine Blinkleuchte Anschließen
AXIS Q19 Thermal Network Camera Series Weitere Einstellungen Benutzerhandbücher für Axis Anwendungen finden Sie auf axis.com. Beachten • Es können mehrere Anwendungen gleichzeitig ausgeführt werden, allerdings sind einige Anwendungen möglicherweise nicht miteinander kompatibel. Bei der gleichzeitigen Ausführung bestimmter Kombinationen von Anwendungen sind eventuell zu viel Rechenleistung oder Speicherressourcen erforderlich. -
Seite 10: Anschluss Eines Netzwerk-Hornlautsprechers
Verwenden Sie einen Netzwerk-Hornlautsprecher zur Warnung und Abschreckung potenzieller Eindringlinge. In diesem Szenario wird erläutert, wie Sie einen Axis Netzwerk-Hornlautsprecher an die Kamera anschließen und so einrichten, dass ein Audioclip wiedergegeben wird, sobald die Wärmebildkamera ein Eindringen erkennt. In diesem Szenario kann der Hornlautsprecher nur aktiviert werden, wenn die Alarme außerhalb der Geschäftszeiten (Montag bis Freitag zwischen 18:00 und 08:00 Uhr) liegen. -
Seite 11: Bildqualität
AXIS Q19 Thermal Network Camera Series Weitere Einstellungen Damit die Kamera eine Benachrichtigung an den Hornlautsprecher senden kann, um bei der Erfassung von Bewegung den Audioclip wiederzugeben, müssen Sie in der Kamera eine Regel erstellen. 1. Rufen Sie Settings (Einstellungen) > System (System) >Events (Ereignisse) auf und fügen Sie eine Regel hinzu. - Seite 12 AXIS Q19 Thermal Network Camera Series Weitere Einstellungen Maximale Bitrate (MBR) Bei maximaler Bitrate können Sie eine Zielbitrate einstellen, um die Bitratenbeschränkungen in Ihrem System einzubeziehen. Möglicherweise wird die Bildqualität oder die Bildrate verringert, wenn die augenblickliche Bitrate unterhalb der angegebenen Zielbitrate gehalten wird.
-
Seite 13: Netzwerkspeicher Einrichten
AXIS Q19 Thermal Network Camera Series Weitere Einstellungen kbit/s Zielbitrate Tatsächliche durchschnittliche Bitrate Sie können auch die maximale Bitrate aktivieren und innerhalb der durchschnittlichen Bitrate eine Zielbitrate festlegen. kbit/s Zielbitrate Tatsächliche durchschnittliche Bitrate Reduzieren Sie Bandbreite und Speicher. Wichtig Eine geringere Bandbreite kann zum Verlust von Bilddetails führen. - Seite 14 AXIS Q19 Thermal Network Camera Series Weitere Einstellungen 1. Settings (Einstellungen) > System (System) > Storage (Speicher) aufrufen. 2. Klicken Sie auf Setup unter Network storage (Netzwerkspeicher). 3. Geben Sie die IP-Adresse des Host-Servers an. 4. Den Namen des freigegebenen Speicherorts auf dem Host-Server eingeben.
-
Seite 15: Fehlerbehebung
Plattform, die regelmäßig Veröffentlichungen mit Schwerpunkt auf Bugfixes und Sicherheitsaktualisierungen bereitstellt. Es wird empfohlen, die Firmware vom aktiven Track zu verwenden, wenn Sie auf die neuesten Funktionen zugreifen möchten oder Axis End-to-End-Systemangebote nutzen. Die LTS-Tracks werden empfohlen, wenn Sie Integrationen von Drittanbietern verwenden, die nicht kontinuierlich auf den neuesten aktiven Track überprüft werden. -
Seite 16: Die Firmware Aktualisieren
Wichtig Vorkonfigurierte und angepasste Einstellungen werden beim Aktualisieren der Firmware gespeichert (vorausgesetzt die Funktionen sind als Teil der neuen Firmware verfügbar). Dies wird von Axis Communications AB jedoch nicht garantiert. Wichtig Sicherstellen, dass das Produkt während des Aktualisierens an die Stromversorgung angeschlossen ist. -
Seite 17: Leistungsaspekte
Von einem DHCP-Server zugeteilte IP-Adressen sind dynamisch und können sich ändern. Wenn DHCP geändert die IP-Adresse geändert wurde, das Gerät mit AXIS IP Utility oder AXIS Camera Management im Netzwerk zu ermitteln. Das Gerät anhand seiner Modellnummer, Seriennummer oder anhand des DNS-Namens (sofern der Name konfiguriert wurde) ermitteln. - Seite 18 Die Wiedergabe auf schlecht arbeitenden Clientcomputern verringert die wahrgenommene Leistung und beeinflusst die Bildrate. • Mehrere gleichzeitig ausgeführte ACAP-Anwendungen(AXIS CameraApplication Platform) können die Bildrate und die allgemeine Leistung beeinflussen. • Das Verwenden von Paletten beeinflusst die CPU-Auslastung, die sich wiederum auf die Bildrate auswirkt.
-
Seite 19: Technische Daten
Die Steuertaste hat folgende Funktionen: • Zurücksetzen des Produkts auf die Werkseinstellungen. Siehe Seite 15. • Anschluss an einen AXIS Video Hosting System Service. Siehe . Halten Sie zum Verbinden die Taste für ca. 3 Sekunden gedrückt, bis die Status-LED-Leuchte grün blinkt. Anschlüsse Netzanschluss... -
Seite 20: Netzwerkanschluss
• Eingabe-/Ausgabegeräte (E/A) • Gleichstromversorgung Zum Anschließen externer Geräte ist ein Axis Mehrfachkabel erforderlich, um die IP-Schutzklasse des Produkts zu gewährleisten. Weitere Informationen finden Sie unter Anschlüsse des Mehrfachkabels auf Seite 20. Anschlüsse des Mehrfachkabels Übersicht Mehrfachkabel Netzanschluss der Kamera... - Seite 21 AXIS Q19 Thermal Network Camera Series Technische Daten • Digitalausgang – zum Anschluss externer Geräte wie Relais und LEDs. Die angeschlossenen Geräte können über das VAPIX® Application Programming Interface oder über die Produktwebsite aktiviert werden. • Digitalen Eingang — Zum Anschließen von externen Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können, wie etwa PIR-Sensoren, Tür- und Fensterkontakte sowie Glasbruchmelder.
- Seite 22 Benutzerhandbuch Ver. M11.2 AXIS Q19 Thermal Network Camera Series Datum: April 2020 © Axis Communications AB, 2015 - 2020 Artikel-Nr. T10063606...
