Seite 37: Gefährdungsstufen

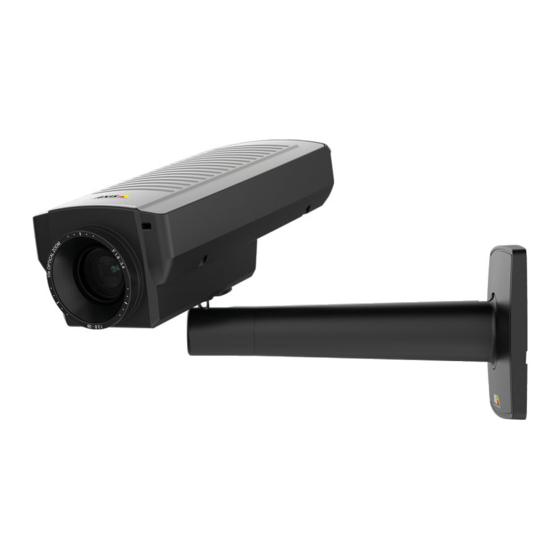

AXIS Q1775 Network Camera Sicherheitsinformation Lesen Sie das Installationshandbuch sorgfältig durch bevor sie das Produkt installieren. Bewahren Sie das Installationshandbuch für zukünftige Zwecke auf. Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zu Tod oder schweren Verletzungen führt. - Seite 38 Produkts, wenn ein Batteriewechsel erforderlich ist. Weitere Informationen über den Serverbericht finden Sie auf den Setup-Seiten des Produkts, oder wenden Sie sich an den Axis Support. Die Batterie sollte nur bei Bedarf ersetzt werden. Wenden Sie sich in diesem Fall an den Axis Support unter www.axis.com/techsup.
- Seite 39 AXIS Q1775 Network Camera WARNUNG • Explosionsgefahr bei fehlerhaftem Batteriewechsel. • Die Batterie darf nur durch eine identische Batterie oder eine von Axis empfohlene Batterie ersetzt werden. • Verbrauchte Batterien sind gemäß den örtlichen Vorschriften oder den Anweisungen des Herstellers zu entsorgen.
-
Seite 41: Installationsschritte
AXIS Q1775 Network Camera Installationsanleitung In dieser Anleitung wird die Installation der AXIS Q1775-Netzwerk-Kamera in Ihrem Netzwerk beschrieben. Weitere Informationen zur Verwendung dieses Produkts finden Sie im Benutzerhandbuch unter www.axis.com. Installationsschritte 1. Stellen Sie sicher, dass die Packungsinhalte, Werkzeuge und andere notwendige Materialien für die Installation in Ordnung sind. -
Seite 42: Übersicht Über Die Hardware
AXIS Q1775 Network Camera Übersicht über die Hardware Status-LED 1/4"-Gewinde für Wand-/Deckenstativ Netzanschluss (bei AXIS Q1775-E blockiert) RS-485/422-Anschluss E/A-Anschluss Steuertaste Netzwerk-LED Stromversorgungs-LED Audioeingang 10. SD-Kartensteckplatz 11. Audioausgang 12. CVBS-Taste 13. Netzwerkanschluss (PoE) 14. Video-Ausgang Y/Pb/Pr 15. Bestellnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt. - Seite 43 AXIS Q1775 Network Camera LEDs Beachten • Die Status-LED kann so eingestellt werden, dass sie während des Normalbetriebs nicht leuchtet. Diese Konfiguration können Sie unter Setup > System Options > Ports & Devices > LED (Setup > Systemoptionen > Ports & Geräte > LED) einstellen. Weitere Informationen finden Sie in der Online-Hilfe.
-
Seite 44: Verhalten Der Led-Statusanzeige Und Summton Für Den Ausrichtungsassistenten
AXIS Q1775 Network Camera Netz-LED Bedeutung Grün Normaler Betrieb. Gelb Blinkt grün/gelb bei der Firmware-Aktualisierung. Verhalten der LED-Statusanzeige und Summton für den Ausrichtungsassistenten Für Informationen zur Verwendung der Steuertaste bei der Ausrichtung der Kamera siehe Seite 45. Farbe Kameraposition Summer Durchgehend grün... - Seite 45 Die Steuertaste hat folgende Funktionen: • Zurücksetzen des Produkts auf die Werkseinstellungen. Siehe Seite 51. • Verbinden mit einem AXIS Video Hosting System-Service oder einem AXIS Internet Dynamic DNS-Service. Weitere Informationen zu diesen Diensten finden Sie in der Bedienungsanleitung. Video-Ausgang RCA-Anschlüsse für Component- oder Composite-Video-Ausgang.
-
Seite 46: Technische Daten
Speicher > SD-Karte) auf und klicken Sie auf Unmount (Trennen). Dieses Produkt unterstützt SD-/SDHC-/SDXC-Karten (separat erhältlich). Empfehlungen zu SD-Karten finden Sie unter www.axis.com. Technische Daten Betriebsbedingungen Das Axis Produkt ist für die Verwendung in Innenräumen konzipiert. Temperatur Luftfeuchtigkeit 0 °C bis 50 °C 10 bis 85 % rF (nicht... - Seite 47 AXIS Q1775 Network Camera Anschlüsse E/A-Anschluss 4-poliger Anschlussblock Ein Beispielschaltbild finden Sie unter Anschlussschaltbilder auf Seite 49. Funktion Kon- Hinweise Technische Daten takt 0 V DC 0 V DC (-) Gleichstrom- Kann für die Stromversorgung von 12 V DC ausgang Zusatzgeräten verwendet werden.
- Seite 48 AXIS Q1775 Network Camera 2 Ring 1 Spitze 3 Schaft Audioeingang Symmetrisch: „Hot“-Mikrofon- Symmetrisch: „Cold“- Masse /Leitungseingang Mikrofon-/Leitungseingang Unsymmetrisch: Unsymmetrisch: Nicht belegt Mikrofon-/Leitungseingang Audioausgang Masse Leitungsausgang (mono) RS485/422-Anschluss Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS485/RS422. Der serielle Anschluss kann in den folgenden Anschlussmodi konfiguriert werden: •...
-
Seite 49: Anschlussschaltbilder
AXIS Q1775 Network Camera Anschlussschaltbilder E/A-Anschluss 0 V (-) DC DC-Ausgang 12 V, max. 50 mA E/A als Eingang konfiguriert E/A als Ausgang konfiguriert Installieren der Hardware Anschließen der Kabel Befestigen Sie das Stativ aus Metall an der Kamera und verwenden Sie Schrauben, die für das jeweilige Decken-/Wandmaterial geeignet sind. -
Seite 50: Composite-Video-Ausgang (Optional)
1. Beachten Sie dazu die Anweisungen in Anschließen der Kabel auf Seite 49. 2. Schließen Sie die Axis Kamera direkt an einen HDTV-Monitor an. Verbinden Sie hierzu ein Component-Videokabel mit den Video-Ausgängen „Y“, „Pb“ und „Pr“. Zugriff auf das Produkt Für die Suche nach Axis Produkten im Netzwerk und zur Zuweisung einer IP-Adresse unter... -
Seite 51: Zurücksetzen Auf Werkseinstellungen
AXIS Q1775 Network Camera sind kostenlos und können von unserer Website unter www.axis.com/techsup heruntergeladen werden. Das Produkt ist mit den meisten Standard-Betriebssystemen und Browsern kompatibel. Empfohlen werden die Browser ® ® • Internet Explorer unter Windows ® ® • Safari unter OS X ®... -
Seite 52: Weitere Informationen
Firmware-Version zu sehen, gehen Sie auf Einrichten > Über. Besuchen Sie das Axis-Schulungszentrum www.axis.com/academy für anregende Schulungen, Webinare, Lernprogramme und Anleitungen. Gewährleistungsinformationen Informationen zur Gewährleistung der Axis Produkte und andere, hierzu relevante Informationen, finden Sie unter www.axis.com/warranty/...
