Connecteurs

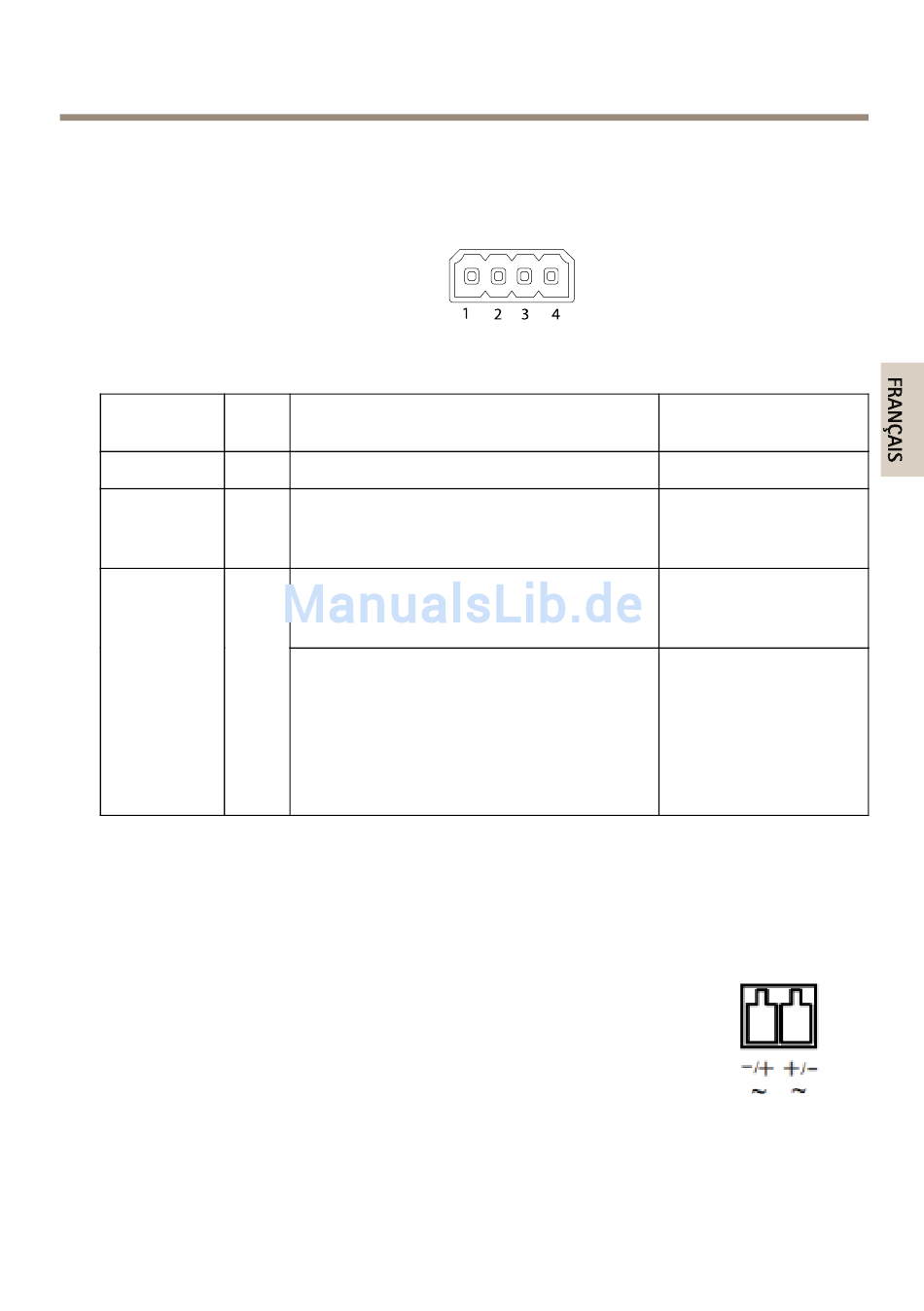

Connecteur d'E/S
Bloc terminal à 4 broches
Pour un exemple de schéma, consultez Schémas de connexion page 33.
Fonction Bro-
che
1
0 V CC (-)
2
Sortie CC
3–4
Configurable
(entrée ou
sortie)
Connecteur d'alimentation
Bloc terminal à 2 broches pour l'alimentation CA/CC. Utilisez une source
d'alimentation limitée (LPS) conforme aux exigences de Très basse
tension de sécurité (TBTS) dont la puissance de sortie nominale est
limitée à ≤100 W ou dont le courant de sortie nominal est limité à ≤5 A.
AXIS Q1775 Network Camera
1
Notes
Peut servir à alimenter le matériel auxiliaire.
Remarque : cette broche ne peut être utilisée
que comme sortie d'alimentation.
Entrée numérique – Connectez-la à la
broche 1 pour l'activer ou laissez-la flotter
(déconnectée) pour la désactiver.
Sortie numérique - Connectée à la broche 1
lorsqu'elle est activée, flotte (déconnectée)
lorsqu'elle est désactivée. Si vous l'utilisez
avec une charge inductive, par exemple
un relais, une diode doit être connectée
en parallèle avec la charge, en guise de
protection contre les tensions transitoires.
31
2 3 4
Caractéristiques
0 V CC
12 V CC
Charge maximale =
50 mA
0 à 30 V CC
0 à 30 V CC max., drain
ouvert, 100 mA
