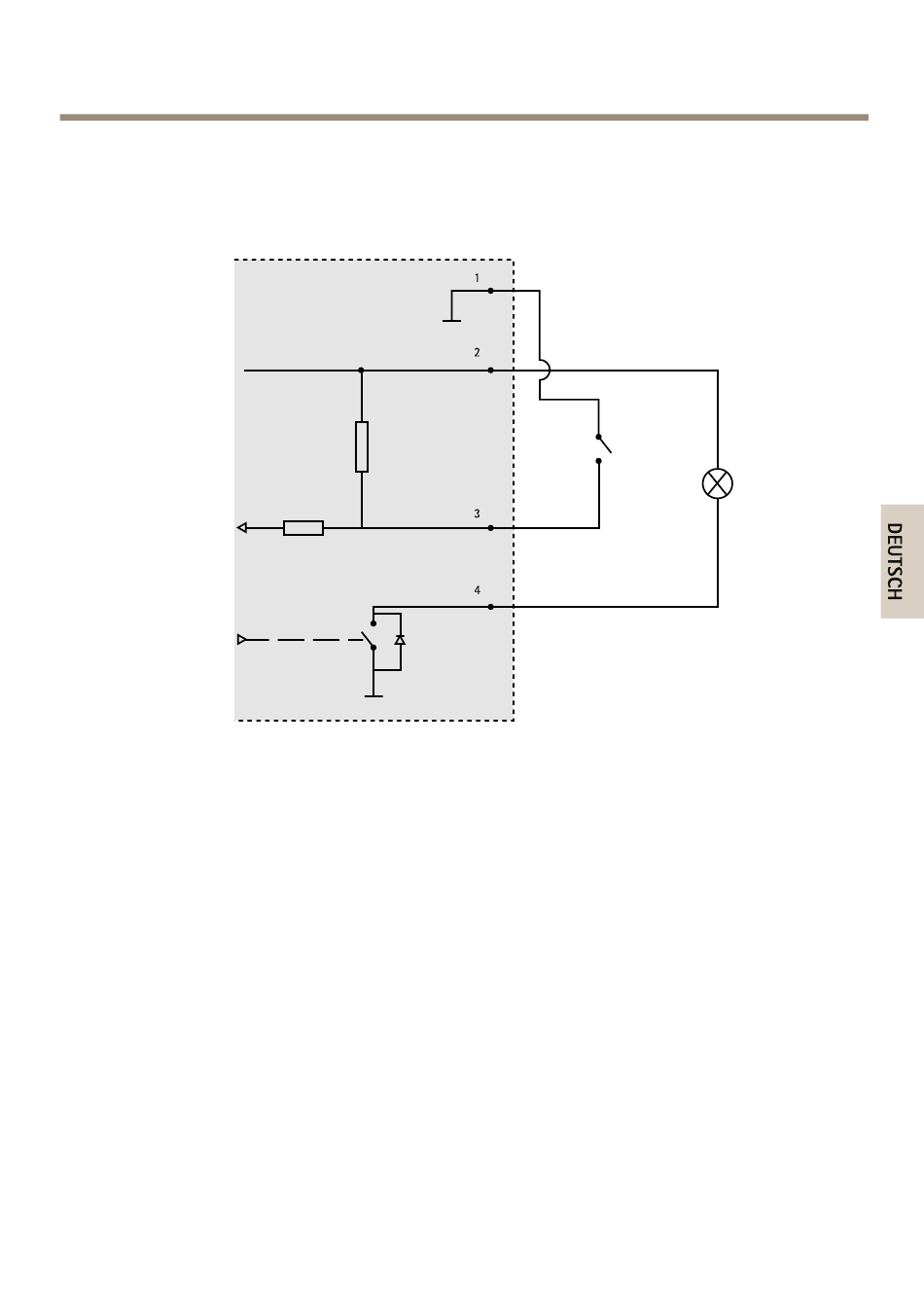

Anschlussschaltbilder

E/A-Anschluss
1
0 V DC (-)
2
DC-Ausgang 3,3 V, max. 50 mA
3
Digitaleingang 0 bis max. 40 V DC
4
Digitalausgang 0 bis max. 40 V DC, Open Drain, 100 mA

Installieren der Hardware

Anschließen der Kabel
1. Schließen Sie bei Bedarf externe Eingabe-/Ausgabegeräte wie Alarmanlagen an. Für
Informationen zur Anschlussbelegung siehe Seite 49.
2. Schließen Sie ggf. einen Aktivlautsprecher und/oder ein externes Mikrofon an.
3. Verbinden Sie die Kamera über ein abgeschirmtes Netzwerkkabel mit dem Netzwerk.
4. Schließen Sie die Kamera auf eine der folgenden Arten an die Stromversorgung an:
- PoE (Power over Ethernet). PoE wird beim Anschließen des Netzwerkkabels
automatisch erkannt.
AXIS Q1604 Network Camera
1
2
3
4
