Reinigung Des Absaugfilters; Reinigung Der Bürsten; Reinigung Saugfuss; Wöchentliche Wartung - Adiatek Diamond 100S Bedienungs- Und Wartungsanleitung

D
ACHTUNG:
Diesen Arbeitsgang nur mit Handschuhe durchführen,
um sich vor gefährliche Wirkstoffe zu schützen.

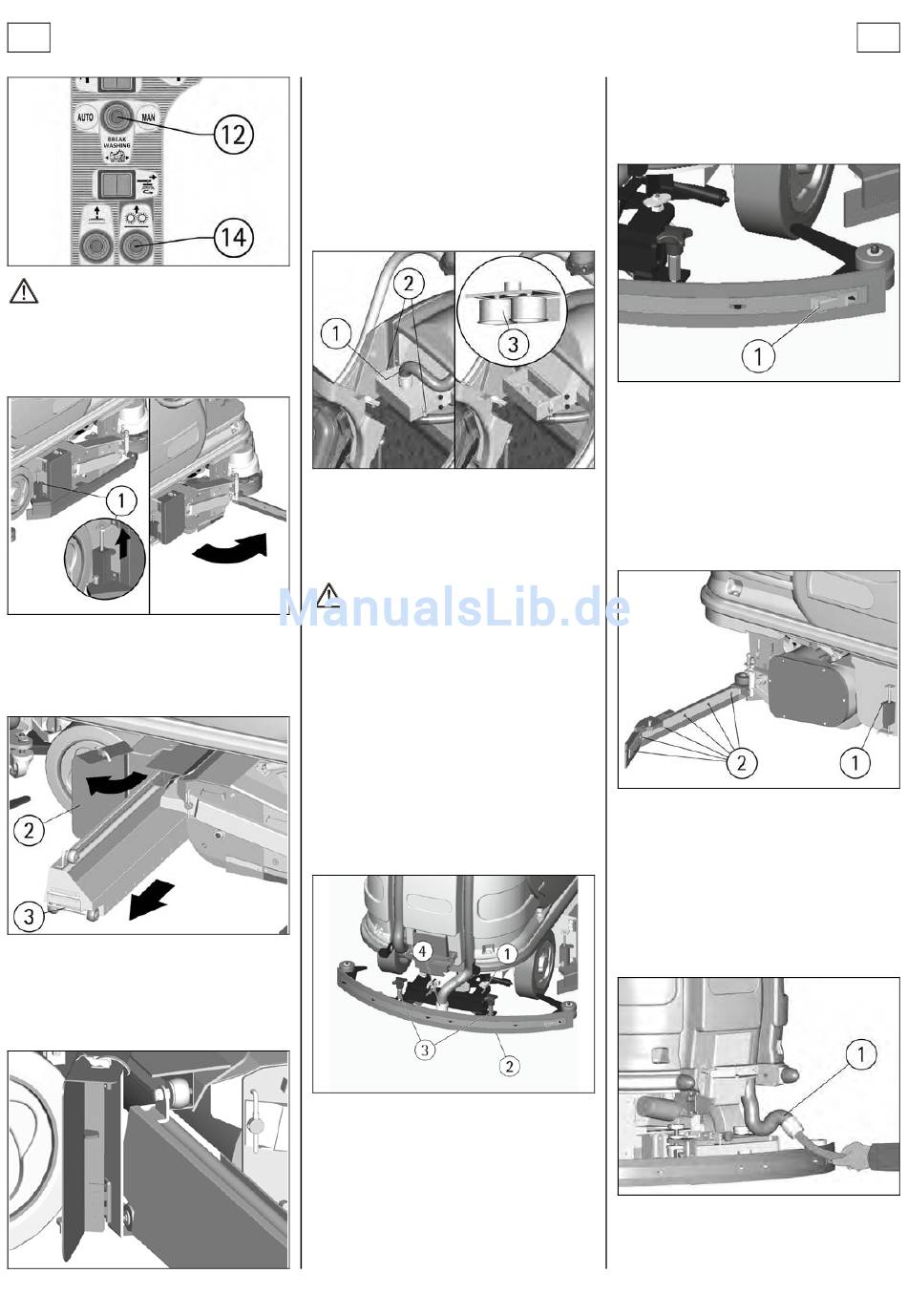

5. Den Stopp (1) nach oben ziehen und die Stange
des rechten Seitengummis öffnen.
6. Die Tür öffnen (2).
7. Den Schmutzbehälter an hand seiner Handgriffe
(3) herausziehen. Durch die am anderen Ende befind-
lichen Räder kann der Behälter leicht transportiert
werden.
8. Den Behälter in geeignete Becken entleeren, ge-
mäss den gültigen Normen für die Schmutz- und
Flüssigkeitsentsorgung.
9. Den Behälter wieder einschieben. Beachten, dass
die Führungen der Gleitrollen richtig positioniert
sind.
10. Die Tür (2) schliessen und die Stange des Seiten-
gummis wieder montieren.

REINIGUNG DES ABSAUGFILTERS

1. Den Sitzträger nach vorne kippen, bis der Kipp-
hebel einrastet.
2. Den oberen Schlauch entfernen (1).
3. Die Hebelverschliessung lösen (2).
4. Die Filterplatte (3) entfernen und sorgfältig wa-
schen.
5. Alles wieder montieren.
REINIGUNG DER BÜRSTEN
Die Bürsten abmontieren und mit einem Wasser-
strahl reinigen (für die Demontage der Bürsten, siehe
unter "MONTAGE UND DEMONTAGE DER BÜRSTEN"
und MONTAGE UND DEMONTAGE DER SEITENBÜRS-
TE").
ACHTUNG:
Die Arbeitsgänge der Demontage der Bürsten bei
eingeschalteter Maschine kann Verletzungen an den
Händen verursachen.

REINIGUNG SAUGFUSS

Den Saugfuss immer sauber zu halten ist Garantie
einer optimalen Absaugung.
Für deren Reinigung ist notwendig:
1. Den Saugfußschlauch (4) von der Schlauchver-
bindung herausnehmen.
2. Den Saugfuss (2) von der Halterung (1) durch Lö-
sen der Gewindebolzen (3 herausnehmen und sie in
seinen Schlitzen gleiten lassen, bis sie freiwerden.
3. Das Innere des Saugfuss gründlich reinigen und
eventuelle Schmutzreste entfernen.
4. Die Sauggummi gründlich reinigen.
5. Alles wieder montieren.
WÖCHENTLICHE WARTUNG

KONTROLLE HINTERER SAUGFUSSGUMMI

Die Abnützung der Sauggummi kontrollieren und
eventuell drehen oder auswechseln.
Für den Ersatz ist notwendig:
1. Den Saugfuss entfernen (siehe unter Abschnitt
"REINIGUNG SAUGFUSS").
2. Die Schrauben (1) lösen, die die Klemmleiste blo-
ckieren und den Gummi herausziehen.
14
3. Die Kante drehen oder den Gummi ersetzen.
Um den Saugfuss wieder zu montieren, die obigen
Arbeitsgänge umgekehrt wiederholen, bei dem der
Gummi in die geeigneten Führungen eingesteckt
wird und die Klemmleiste befestigt wird.

KONTROLLE DER SEITENGUMMI

Mit den montierten Bürsten müssen die Seitengum-
mi den Boden streifen. Falls sie abgenützt sind, müs-
sen sie ersetzt werden.
Um die Gummi zu ersetzen:
1. Die Sperrungen (1) nach oben ziehen und die
Stangen der Seitengummis rechts und links lösen
und öffnen.
2. Die Befestigungsschrauben (2) der inneren
Klemmleisten entfernen und die Gummi ersetzen.
3. Alles wieder montieren.

REINIGUNG SAUGFUSSCHLAUCH

Wöchentlich, oder falls die Absaugung ungenügend
sein sollte, ist es notwendig zu kontrollieren, dass der
Saugfußschlauch nicht verstopft ist. Unter Umstän-
den, für deren Reinigung wie folgt vorgehen:
1. Den Schlauch (1) von der Schlauchverbindung
des Saugfuss herausnehmen.
2. Den Schlauch inwendig mit einem Wasserstrahl
waschen.
3. Um den Schlauch wieder zu montieren, die oben-
erwähnten Arbeitsgänge umgekehrt wiederholen.
REINIGUNG FRISCHWASSERTANK UND AUSSEN-
FILTER
1. Die Maschine zur Wartungsstelle bringen, um das
Frischwasser zu entleeren.
