LIEFERZUSTAND

• Die Rückenlehne sowie die Armlehnen lie-
gen lose im Karton.
• Die Handräder zur Armlehnenbefestigung
befinden sich lose in einer Tüte.
• Die Beinstützen sind in einem separaten
Karton verpackt.

MONTAGE

Vor der Benutzung müssen die losen Bauteile
behutsam der Verpackung entnommen und
anschließend montiert werden.

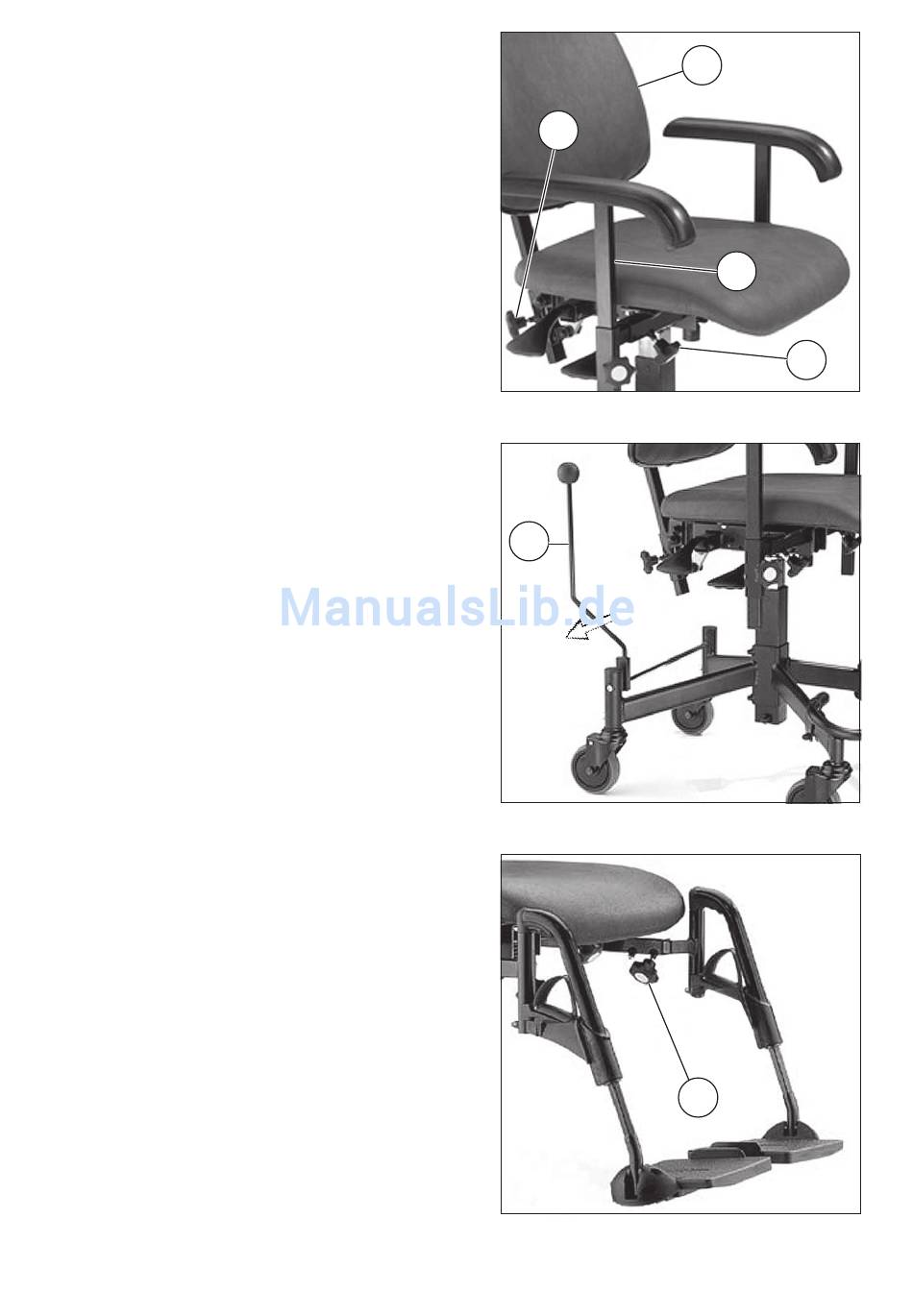

Rückenlehne (Abb.01)
Erst die Stange der Rückenlehne (1) von oben
in die Halterung schieben und den Feder-
knopf eindrücken, dann die Klemmschraube
(10) festdrehen.
Armlehnen (Abb.01)
Die Armlehnen (2) seitlich in die jeweilige
Halterung unter dem Sitz einstecken und mit
einem Handrad (5) aus der Tüte fixieren.
Bremshebel (Abb.02)
Die Klemmschraube des Bremshebels (11) lö-
sen und den Bremshebel zu einer Seite nach
außen schieben. Die Einstellung des Brems-
hebels und der Armlehnen muss so erfolgen,
dass die Betätigung der Bremse nicht behin-
dert wird sowie keine Quetschgefahr der Fin-
ger im Bereich der Armlehne auftritt.
☞
Hinweis:
Die Markierung der Mindesteinstecktiefe
der Armlehnen beachten!
Beinstützen (Abb.03)
Die Beinstützaufnahmen von vorn in die Auf-
nahmerohre unter dem Sitz einstecken und
mit dem Handrad (A) festklemmen.
Den Haltezapfen der jeweiligen Beinstütze
von oben in das Rahmenrohr einstecken. Die
Beinstützen nach innen schwenken, bis die
Verriegelung hörbar einrastet.
10
01
11
02
03
1
2
5
A
5
