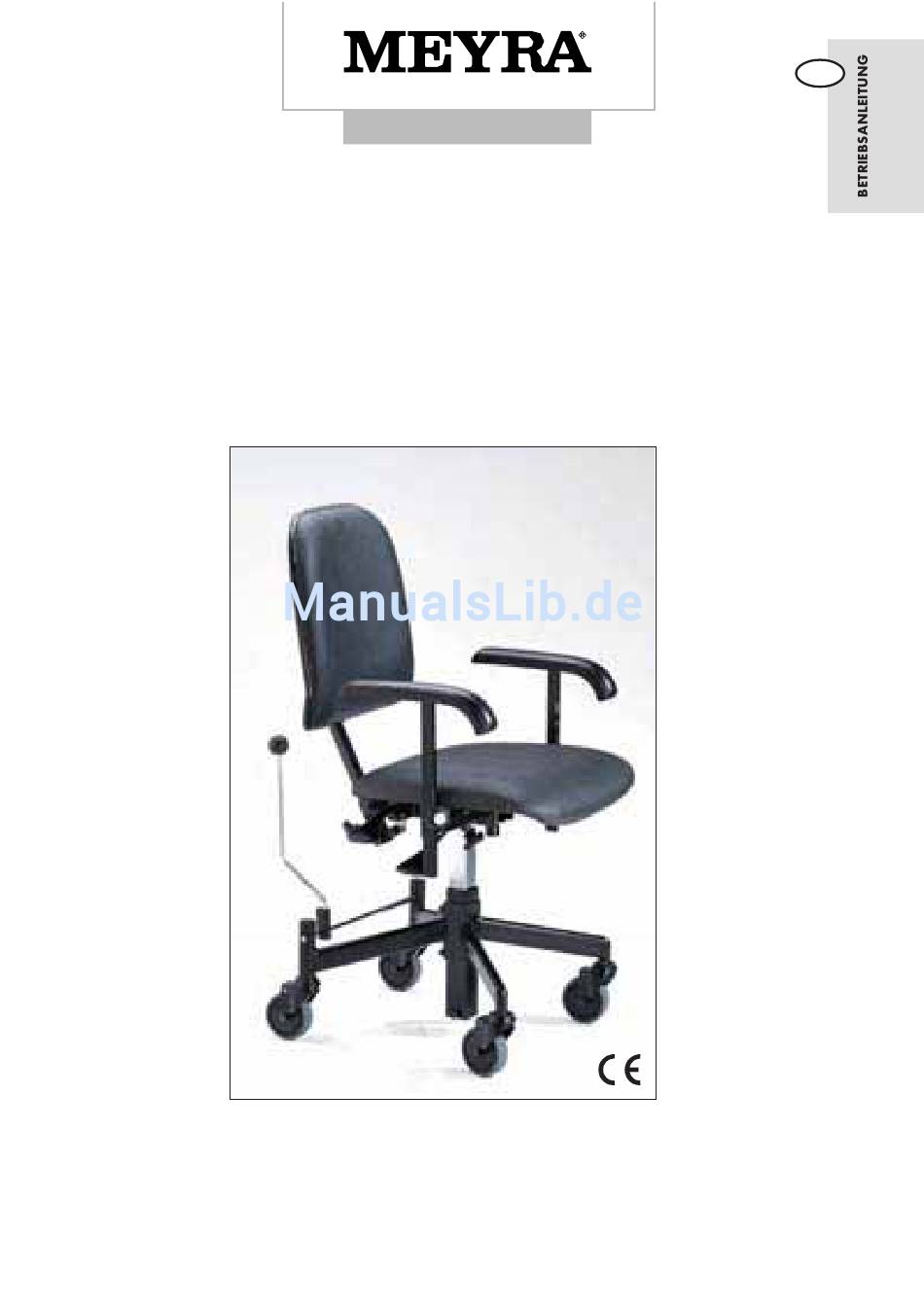

EINLEITUNG EMPFANG ☞ Der Therapie- und Arbeitsstuhl MATRIX bie- Hinweis: tet durch sein Baukastensystem ein Opti- Wir möchten Sie bitten, das Produkt mum an Beweglichkeit. Nutzen Sie die sofort nach Erhalt – am besten im Bei- konstruktiven Vorzüge des Therapie- und sein des Überbringers –...
• Lassen Sie sich nicht beim Hinsetzen auf den Sitz fallen. – Unfallgefahr durch WENDBARKEIT Wegrutschen des Stuhles sowie durch Der Therapie- und Arbeitsstuhl MATRIX gibt Beschädigung der Sitzrohrführung. Personen mit eingeschränkter Bewegungs- • Die Seitenteile sind nicht als Sitzgelegen- freiheit die Möglichkeit, wieder selbststän-...
LIEFERZUSTAND • Die Rückenlehne sowie die Armlehnen lie- gen lose im Karton. • Die Handräder zur Armlehnenbefestigung befinden sich lose in einer Tüte. • Die Beinstützen sind in einem separaten Karton verpackt. MONTAGE Vor der Benutzung müssen die losen Bauteile behutsam der Verpackung entnommen und anschließend montiert werden.
ÜBERSICHT Therapie- und Arbeitsstuhl MATRIX Der in Abb.1 abgebildete Therapie- und Arbeitsstuhl entspricht der Standardversion. Ab- weichende Änderungen sind in dieser Betriebsanleitung gesondert beschrieben. Pos. Benennung 1 Rückenlehne 2 Armlehne 3 Sitz 4 Klemmschraube zur Verstellung der Armlehnenhöhe 5 Klemmschraube zur Verstellung der...
RÜCKENLEHNE Der Anstellwinkel der Rückenlehne ist varia- bel, kann aber in jeder gewünschten Position fixiert werden. Einstellen der Rückenlehnenhöhe (Abb.2) Zum Einstellen der Rückenlehnenhöhe die Klemmschraube (10) lösen und die Rückenleh- ne soweit verschieben bis die gewünschte Höheneinstellung erreicht ist. Achtung: Vor dem Lösen der Klemmschraube (10) die Rückenlehne gegen ein ungewolltes...
Die Sitzhöhe kann durch Lösen der 2 Schrau- zu können. ben an der Hubsäule beim X-Untergestell um – Quetschgefahr der Füße! 12 cm und beim Matrix-Untergestell um 9 cm – Der minimale Abstand zum Boden nach oben verändert werden. sollte 12 cm nicht unterschreiten. –...
Seite 9
SITZ Elektrisches Einstellen der Sitzhöhe (Abb.5) Zum elektrischen Einstellen der Sitzhöhe die entsprechende Taste auf dem Bedienschalter (B) betätigen. Achtung: Ein Dauerbetrieb des Motors über zwei Mi- nuten kann zu einer Überlastung führen. ☞ Hinweis: – Eine voll geladene Batterie reicht für ca. 20 Hübe.
SITZ Arthrodesen-Sitzfläche (Abb.7) Zum Entlasten der Hüft- und Kniegelenke kön- nen die vorderen Sitzeinheiten einzeln abge- senkt werden. Einstellen der Arthrodesen-Sitz- fläche (Abb.8) Zum Einstellen der vorderen Sitzeinheiten ist der jeweilige Klemmhebel (A) zu lösen. Nach dem Einstellen ist der jeweilige Klemmhebel wieder festzudrehen.
ARMLEHNEN Die Armlehnen (Abb.9 + 10) sind in der Höhe und Breite stufenlos einstellbar. Einstellen der Armlehnenhöhe (Abb.11) Zum Einstellen der Armlehnenhöhe das jewei- lige Handrad (A) lösen. Achtung: Vor dem Lösen des Handrades (A) die ent- sprechende Armlehne gegen ein ungewoll- tes Nach-unten-Fallen sichern.
ARMLEHNEN Abschwenkbare Armlehnen (Code 9941) Für ein nahes Heranfahren, z.B. an Schreibti- sche, sind die Armlehnen nach hinten ab- schwenkbar (Abb.12). Achtung: Zum Abstützen darauf achten, dass der Federknopf richtig eingerastet ist. – Unfall- gefahr durch ein ungewolltes Abschwen- ken der Armlehnen! Abschwenken der Armlehnen Zum Abschwenken der Armlehnen ist der Fe- derknopf zu ziehen und die Armlehnen nach...
BREMSE Der Bremshebel stellt die hinteren Rollen fest und ist beidseitig montierbar. Achtung: Beim nachträglichen Umsetzen des Brems- hebels darauf achten, dass die Schrauben wieder fest angezogen werden. ☞ Hinweis: Die Einstellung des Bremshebels und der Armlehnen muss so erfolgen, dass die Be- tätigung der Bremse nicht behindert wird sowie keine Quetschgefahr der Finger im Bereich der Armlehne auftritt.
F U ß R I N G (Code 9306) Den Fußring nach oben klappen, um mehr Bodenfreiheit zu bekommen. Den Fußring zum Abklappen kurz anheben und dann langsam auf das Untergestell able- gen (Abb.16). BEINSTÜTZEN (Code 9303) Achtung: Die Beinstützen nicht zum Anheben oder Tragen des Stuhles verwenden.
Seite 15
BEINSTÜTZEN Abnehmen der Beinstützen Nach dem Drücken des jeweiligen Hebels zur Verriegelung der Beinstütze (C, Abb.19), kann die Beinstütze etwas abgeschwenkt und nach oben abgenommen werden. ☞ Hinweis: Nach dem Lösen der Klemmschraube (D, Abb.19) kann die Beinstütze entfernt wer- den.
BEINSTÜTZEN WINKELVERSTELLBARE BEINSTÜTZE MIT LÄNGENAUSGLEICH (Code 9302) Im Sitzen die Beinstütze von einer Begleitper- son auf das gewünschte Niveau anheben lassen. Die Beinstützenlänge gleicht sich da- bei selbsttätig an. Zum Absenken der Beinstütze diese kurz durch Anheben des Unterschenkels entlasten (Begleitperson) und anschließend den Klemm- hebel (A, Abb.21) nach vorn drücken.
BEDIENSCHALTER Achtung: Den Bedienschalter nicht werfen oder auf dem Boden ablegen. • Beschädigte Kabel sofort von einer autori- sierten Fachwerkstatt austauschen lassen! Bedienschalter für die elektrische Sitzhöhenverstellung Die Bedienung erfolgt über die Drucktasten des Bedienschalters (Abb.23). ➀ Bedientaste – aufwärts ➁...
ZUBEHÖR THERAPIETISCH Code 9403 Achtung: Aufsetzen, Einstellen sowie Verschieben oder Abnehmen des Therapietisches erst nach dem Feststellen der Bremsen vorneh- men. • Scharfkantige Gegenstände (z.B. Uhren, Ringe, Messer, oder Gürtelschnallen) so- wie grobkörniger Staub können auf der Oberfläche des Therapietisches unschöne Riefen und Kratzer hinterlassen.
LADEN DER AKKUS Der Therapie- und Arbeitsstuhl ist mit war- tungsfreien Akkus ausgestattet (A, Abb.27). Ladevorgang 1. Den Stecker vom Ladegerät in die seitli- che Buchse vom Bedienschalter einstek- ken. 2. Den Netzstecker (mit Ladegerät) in eine Netzsteckdose einstecken. Der Ladevorgang ist eingeleitet, wenn die Leuchtdiode am Ladegerät dauerhaft auf- leuchtet.
INSTANDHALTUNG Zum Ladegerät und Akku Wartung • Den Therapie- und Arbeitsstuhl nur mit Wie jedes andere technische Produkt be- den zugehörigen Akkus verwenden. darf auch Ihr Therapie- und Arbeitsstuhl ei- • Die Akkus nur zum Betrieb des Therapie- ner Wartung. Die folgende Wartungsanlei- und Arbeitsstuhles verwenden.
Ersatzteile sind nur über Ihren autorisierten Fachhänd- Beschichtung: ler zu beziehen. Im Falle einer Reparatur Durch die hochwertige Oberflächenverede- verwenden Sie nur Original-MEYRA-Ersatz- lung ist ein optimaler Korrosionsschutz ge- teile! währleistet. Für eine korrekte Ersatzteil-Lieferung ist in je- dem Fall die entsprechende Rahmen-Nr.
Seite 23
INSTANDHALTUNG WARTUNGSANLEITUNG WANN ANMERKUNG Vor der Benutzung Bremse auf einwand- Prüfung selbst oder mit Hilfs- freie Funktion prüfen person durchführen. Bremse feststellen. Der Thera- pie- und Arbeitsstuhl darf sich nicht mehr schieben lassen. Wenn doch, Bremse von au- torisierter Fachwerkstatt standsetzen lassen.
Sitzhöhe elektrisch: ..45 – 65 cm (Abstand Hubsäule-Boden 2 cm, Minimalposition) Sitzhöhe elektrisch: ... 57 – 77 cm (Abstand Hubsäule-Boden 14 cm, Maximalposition) Sitzhöhe um 12 cm beim X-Untergestell und 9 cm beim Matrix-Untergestell durch Ver- schieben der Hubsäule nach oben veränderbar Neigung der Rückenlehne: ........
GARANTIE Vorraussetzung für die Garantie ist in je- dem Fall der bestimmungsgemäße Ge- Für unsere Therapie- und Arbeitsstühle über- brauch des Therapie- und Arbeitsstuhles, nehmen wir im Rahmen unserer Lieferungs- sowie die regelmäßige Durchführung der und Zahlungsbedingungen 2 Jahre Garan- Wartung.
Ausfüllen! Im Bedarfsfall kopieren und die Kopie einsenden. GARANTIE Modellbezeichnung: Lieferschein-Nr.: Fz-I-Nr.: (siehe Typenschild) Lieferdatum: Stempel vom Fachhändler: MEYRA Firmensitz: Wilhelm Meyer GmbH & Co. KG Meyra- Ring 2 Postfach 1703, D-32591 Vlotho D-32689 Kalletal- Die Motivation. Telefon (05733) 922-0 Kalldorf Telefax (05733) 922-143...
