Amprobe AM-500-EUR Bedienungshandbuch
Vorschau ausblenden Andere Handbücher für AM-500-EUR:

Werbung

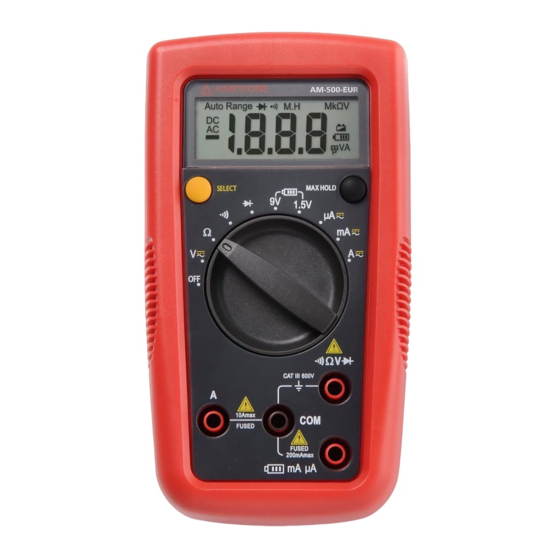

AM-500
Autoranging
Mulitmeter
AM-500-EUR
Digital
Multimeter
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Amprobe AM-500-EUR

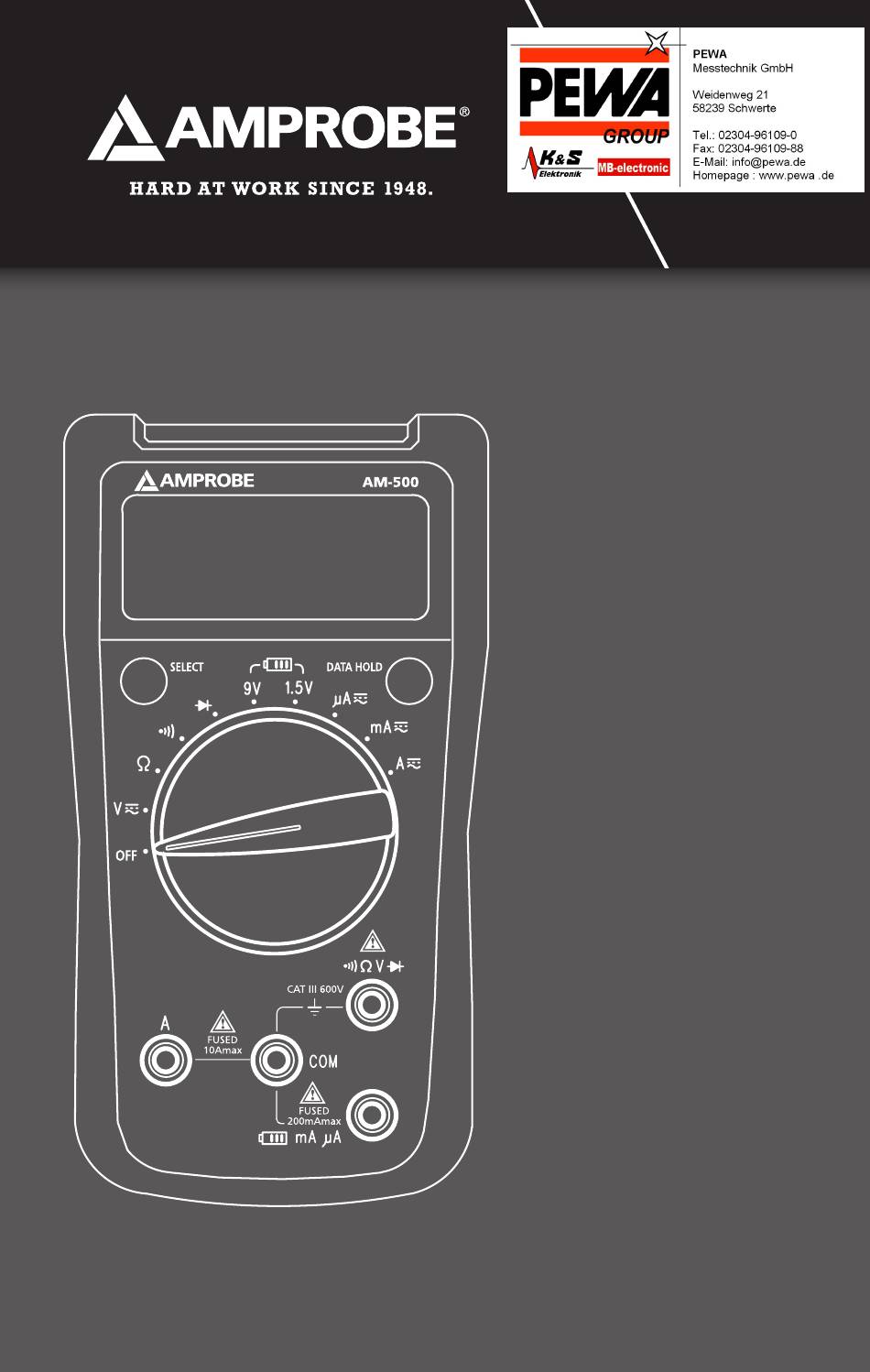

  • Seite 1 AM-500 Autoranging Mulitmeter AM-500-EUR Digital Multimeter Bedienungshandbuch...
  • Seite 2: Multimeter Mit Automatischer Bereichswahl

    AM-500 Multimeter mit automatischer Bereichswahl AM-500-EUR Digitales Multimeter Bedienungshandbuch 8/2012, 4275548 A ©2012 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in China.
  • Seite 3 Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhändler/- Distributor einsenden.
  • Seite 4 unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)
  • Seite 5: Select-Taste

    AM-500 Multimeter mit automatischer Bereichswahl AM-500-EUR Digitales Multimeter LCD-Anzeige DATA-HOLD-Taste SELECT-Taste Drehschalter Eingangsanschluss zum Messen von Spannung, Dioden, Widerstand und Kontinuität Eingangsanschluss zum Messen von Batterien und mA bzw. μA Wechselstrom/Gleichstrom Eingangsanschluss zum Messen A Wechselstrom/ Gleichstrom bis 10 A...
  • Seite 6 Bildschirmanzeige Das Messgerät wählt den Bereich mit der besten Auflösung aus Gleichstrom Wechselstrom Negativer Messwert Datenhaltemodus Diodenprüfung Kontinuitätsprüfung Messeinheit für Widerstandsprüfung Messeinheit für Spannungsprüfung Messeinheit für Stromprüfung Anzeige für schwache Batterie Batterieprüfung...
  • Seite 7: Inhaltsverzeichnis

    INHALT SYMBOLE ................2 SICHERHEITSINFORMATIONEN .......... 2 AUSPACKEN UND ÜBERPRÜFEN ........4 MERKMALE ................. 4 MESSUNGEN DURCHFÜHREN ..........5 Drehschalterpositionen ..........5 SELECT-Taste ..............6 DATA-HOLD-Taste ............6 Automatische Ausschaltung (APO) ....... 6 Messen von Wechselspannung und Gleichspannung .. 6 Messen von Widerstand ..........
  • Seite 8: Symbole

    SYMBOLE Vorsicht! Stromschlaggefahr � Vorsicht! Siehe Erklärung in diesem Handbuch Wechselstrom (AC - Alternating Current) Gleichstrom (DC - Direct Current) Das Gerät ist durch Schutzisolierung bzw. verstärkte Isolierung geschützt Erde, Masse Akustischer Alarm Batterie Übereinstimmung mit EU-Vorschriften � Übereinstimmung mit den relevanten �...
  • Seite 9 industrielle Verwendung und bestimmte andere Ausrüstung wie stationäre Motoren mit permanenter Verbindung zu einer stationären Installation. CENELEC-Richtlinien Die Messgeräte bieten Übereinstimmung mit der CENELEC-Niederspannungsrichtlinie 2006/95/EEC und der EMV-Richtlinie 2004/108/EEC X� Warnung: Vor Gebrauch lesen • Zur Vermeidung von Stromschlag oder Verletzungen die folgenden Anweisungen einhalten und das Messgerät nur wie in diesem Handbuch angegeben verwenden.
  • Seite 10: Auspacken Und Überprüfen

    AUSPACKEN UND ÜBERPRÜFEN Der Verpackungskarton sollte Folgendes enthalten: AM-500 bzw. AM-500-EUR Digitalmultimeter Paar Messleitungen 1,5 V AAA/LR3 Alkalibatterie (eingesetzt) Bedienungshandbuch Tragbehälter Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. MERKMALE Bedienerfreundliches Digitalmultimeter für Hausbesitzer und Do-it-yourself-Enthusiasten.
  • Seite 11: Messungen Durchführen

    MESSUNGEN DURCHFÜHREN X� 1. Immer die richtige Funktion und den richtigen Bereich für Messungen verwenden. 2. Zur Vermeidung von Stromschlag, Verletzungen bzw. Schaden am Messgerät dem Messen von Widerstand oder Dioden den Strom des Stromkreises abschalten und alle Hochspannungskondensatoren entladen. 3.
  • Seite 12: Select-Taste

    Die Taste drücken, um die am SELECT Drehschalter angegebene alternative Messfunktion auszuwählen. Taste DATA Anzeige hält derzeitigen Messwert fest. HOLD SELECT-Taste Die gelbe SELECT-Taste drücken, um die am Drehschalter angegebene alternative Messfunktion auszuwählen. DATA-HOLD-Taste Die DATA HOLD-Taste drücken, um den derzeit auf der Anzeige angezeigten Messwert festzuhalten.
  • Seite 13: Messen Von Widerstand

    Messen von Widerstand X� Vor dem Prüfen von Widerstand den Strom des Stromkreises abschalten und alle Hochspannungs- kondensatoren entladen. Hinweis: Beim Messen eines höheren Widerstands (> 1 MΩ) kann es ein paar Sekunden dauern, bis die Funktion einen stabilen Messwert erzeugt. Messen von Kontinuität X�...
  • Seite 14: Messen Einer Diode

    Messen einer Diode X� Vor dem Prüfen einer Diode den Strom des Stromkreises abschalten und alle Hochspannungs- kondensatoren entladen. Batterieprüfung X� Wenn eine Spannungsquelle oder ein inkorrekter Batterietyp angelegt wird, können dadurch Verletzungen oder Schäden am Messgerät verursacht werden. Batterie-1,5-V-Bereich gilt für Trockenbatterie bis 2 V Gleichspannung.
  • Seite 15: Messen Von Wechselstrom Und Gleichstrom

    Messen von Wechselstrom und Gleichstrom Die SELECT-Taste drücken, um in die Gleichspannungsmessfunktion zu schalten. X� Zur Vermeidung von Verletzungen und Schäden am Messgerät: 1. Keine Strommessungen in Schaltkreisen durchführen, wenn das Leerlaufpotential gegenüber Erde 600 V übersteigt. 2. Immer in die richtige Funktion und den richtigen Bereich für Messungen schalten.
  • Seite 16: Technische Daten

    Sicherung für mA μA-Eingang: 0,5 A, H 660 V, flinke Sicherung, 6.3 x 32 mm (AM-500) 0,5 A, H 700 V, flinke Sicherung, 6.3 x 32 mm (AM-500-EUR) � Sicherung für 10 A-Eingang: 10 A H 660 V flinke Sicherung, 6.3 x 32 mm (AM-500)
  • Seite 17 1. Gleichspannungsmessung Bereich Auflösung Genauigkeit 200,0 m V 0,1 mV ± (0,8 % + 3 Stellen) 2,000 V 1 mV 20,00 V 10 mV ± (0,8 % + 1 Stelle) 200,0 V 100 mV 600 V ± (1,0 % + 3 Stellen) Eingangsimpedanz: ca.
  • Seite 18 F1-Sicherung, 0,5 A, H 660 V, flinke Sicherung, 6.3 x 32mm (AM-500) F1-Sicherung, 0,5 A, H 700 V, flinke Sicherung, 6.3 x 32mm (AM-500-EUR) Für 1,5-V-Bereich: Der Lastwiderstand beträgt ca. 30 Ω. Für 9-V-Bereich: Der Lastwiderstand beträgt ca. 1 kΩ...
  • Seite 19 /μA-Eingang: F1-Sicherung, 0,5 A, H 660 V, flinke Sicherung, 6.3 x 32mm (AM-500) F1-Sicherung, 0,5 A, H 700 V, flinke Sicherung, 6.3 x 32mm (AM-500-EUR) 10 A-Eingang: F2-Sicherung, 10 A H 660 V, flinke Sicherung, 6.3 x 32mm (AM-500)
  • Seite 20: Wartung Und Reparatur

    F2-Sicherung, 10 A H 660 V, flinke Sicherung, 6.3 x 32mm (AM-500) F2-Sicherung, 10 A H 600 V, flinke Sicherung, 6 x 25 mm (AM-500-EUR) WARTUNG UND REPARATUR Falls das Messgerät nicht betrieben werden kann, Batterien, Messleitungen usw. prüfen und ggf. ersetzen.
  • Seite 21: Ersetzen Der Batterie Und Sicherung

    ERSETZEN DER BATTERIE UND SICHERUNG X� WARNUNG Zur Vermeidung von Stromschlag, Verletzungen oder Schäden am Messgerät: Vor Öffnen des Gehäuses die Messleitungen trennen. NUR Sicherungen verwenden, die den angegebenen Stromstärke-, Unterbrechungs-, Spannungs- und Geschwindigkeitsnennwerten entsprechen. BATTERIE gemäß den folgenden Schritten auswechseln: 1. Die Messleitung vom Messschaltkreis trennen. 2.
  • Seite 22 /μA-Eingang: F1-Sicherung, 0,5 A, H 660 V, flinke Sicherung, 6.3 x 32mm (AM-500) F1-Sicherung, 0,5 A, H 700 V, flinke Sicherung, 6.3 x 32mm (AM-500-EUR) 10 A-Eingang: F2-Sicherung, 10 A H 660 V, flinke Sicherung, 6.3 x 32mm (AM-500)
  • Seite 24 • Catalog • Application notes • Product specifications • User manuals Please Recycle...
