Zugentlastung der Kabel

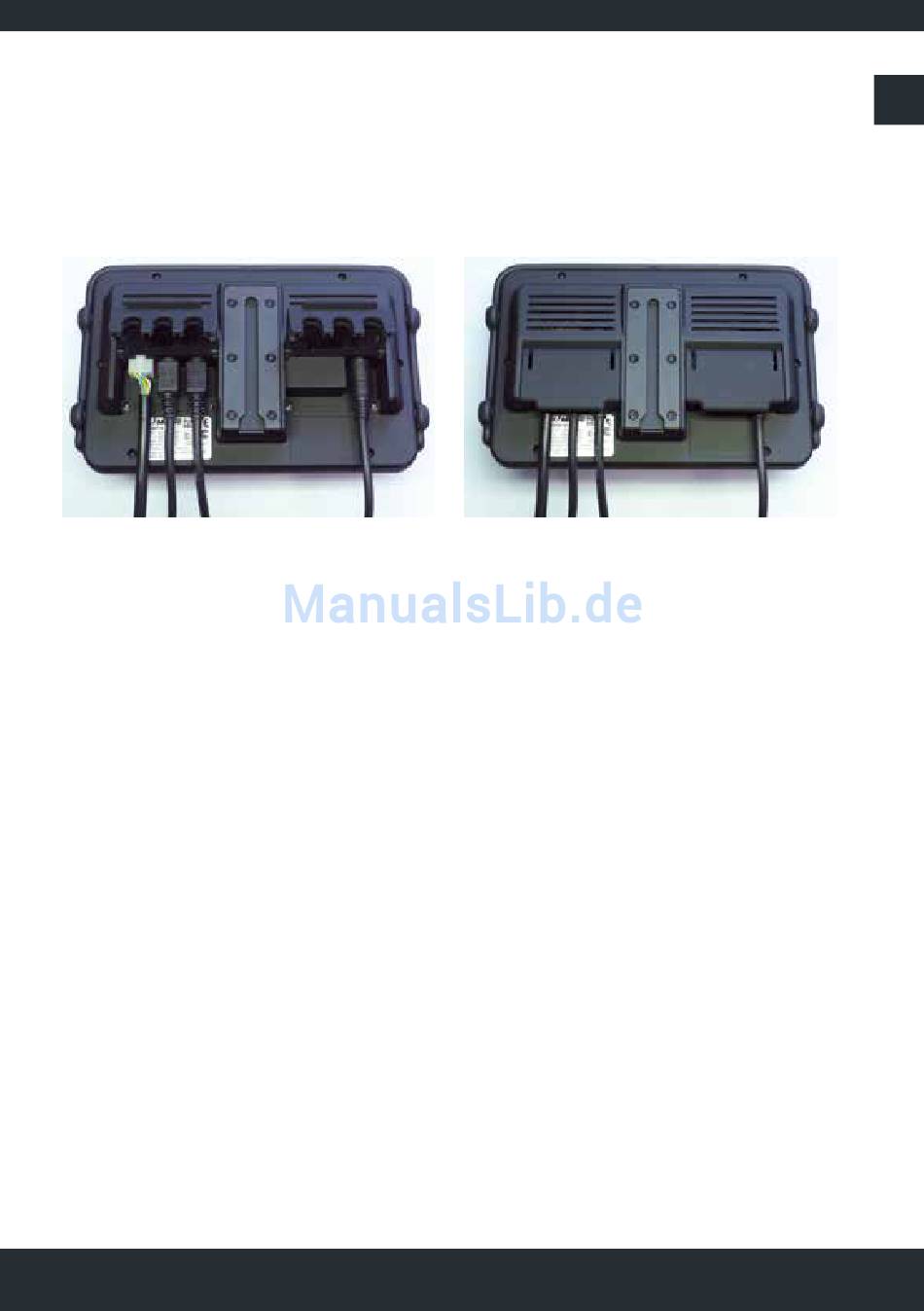

Die klappbaren Abdeckungen auf der Rückseite des Monitors dienen der Zu-
gentlastung der Kabel. Schließen Sie nach dem Einstecken der Kabel beide
Abdeckungen bis Sie einrasten.
P IN1 IN2
10
Elektrischer Anschluss
Der elektrische Anschluss hängt von der Betriebsart des Monitors ab. Ange-
schlossene Kameras werden vom Monitor mit Spannung versorgt (Anschlüsse
IN-1, IN-2). Am Videoeingang IN-3 können Videoquellen mit eigener Stromver-
sorgung angeschlossen werden (z. B. Motec Videosteuereinheit der Baureihen
MBxxxx, MVCUxxxx und MVCDxxxx).
10.1 Spannungsversorgung aus dem Fahrzeugbordnetz
Der MD3071A-V kann als Anzeige von bis zu 3 Videoquellen aus einem Fahr-
zeugbordnetz versorgt werden (Anschluss P). Der 6-polige Anschluss P beinhal-
tet auch die Steuerleitungen POC, SEL-1 SEL-2 und SEL-3/CTRL-OUT(12 V).
Der Anschluss erfolgt über das mitgelieferte Systemkabel. Sollte das Kabel ge-
kürzt werden, so ist darauf zu achten, dass die Sicherung nicht entfernt wird.
