Affichage
Capteur
4

Mise en marche du moniteur

Le MD3071A-V peut être allumé manuellement et/ou de façon automatisée à
l'aide de lignes de commande. Pour cela, il doit cependant être opérationnel, ce
qui est signalé par la touche Alimentation/Vidéo allumée en rouge. Toutes les
lignes de commande sont réglées sur « actif haut », ce qui signifie que le signal
de commande doit présenter une tension positive comprise entre 6 V et 60 V.

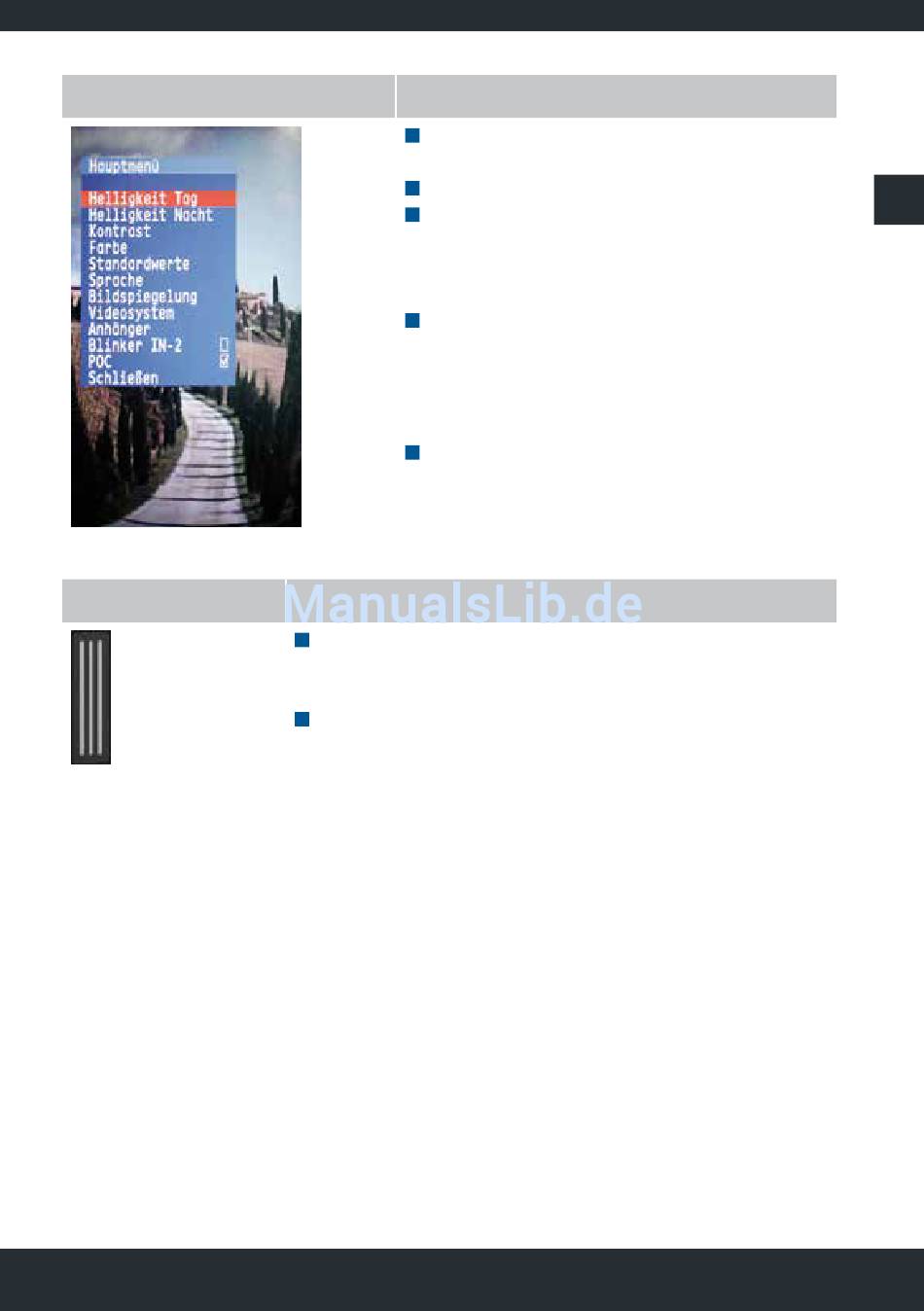

Fonction
Affiche l'image de la caméra sélection-
née.
Affiche le menu à l'écran.
Après la mise en marche et la commu-
tation de l'entrée vidéo, indique pendant
10 secondes l'entrée vidéo qui vient
d'être sélectionnée (IN-1, IN-2 ou IN-3).
Après la mise en marche et la comm-
utation de l'entrée vidéo, indique
pendant 10 secondes si l'image est
représentée inversée ou non (Invers. de
l'image).
Indique l'état de la sortie de commuta-
tion.
Fonction
Le capteur de luminosité se situe sur la face avant
gauche du moniteur, derrière les bandes blanches
ou le logo.
Pour que le capteur puisse mesurer la luminosité
ambiante, il doit toujours être dégagé (ne pas le
couvrir).
FR
