Verlegen des Verbindungsschlauches
Nachdem bei stationärer Montageart die entsprechende Öffnung (Durchführung) in der
Wand bzw. Fensterrahmen geschaffen wurde, bitte prüfen, ob keine scharfen Kanten ent-
standen sind, die später den Verbindungsschlauch beschädigen können. Kanten gege-
benenfalls glätten oder die Schlauchdurchführung 15 bzw. ein passendes Rohrstück ein-
setzen.
- Außeneinheit montieren (siehe Seiten 5-6).
- Prüfen, ob die Verschraubungen der Kältemittelleitungen mit den Schutzkappen (16)
gesichert sind.
- Verbindungsschlauch vorsichtig von außen nach innen durch die Öffnung
(Durchführung) in der Wand bzw. Fensterrahmen stecken.
- Schutzkappen (16) erst unmittelbar vor dem Wiederanschluss entfernen.
Hinweis: Die Kältemittelleitungen dürfen nicht beschädigt oder geknickt werden.
Vor Inbetriebnahme

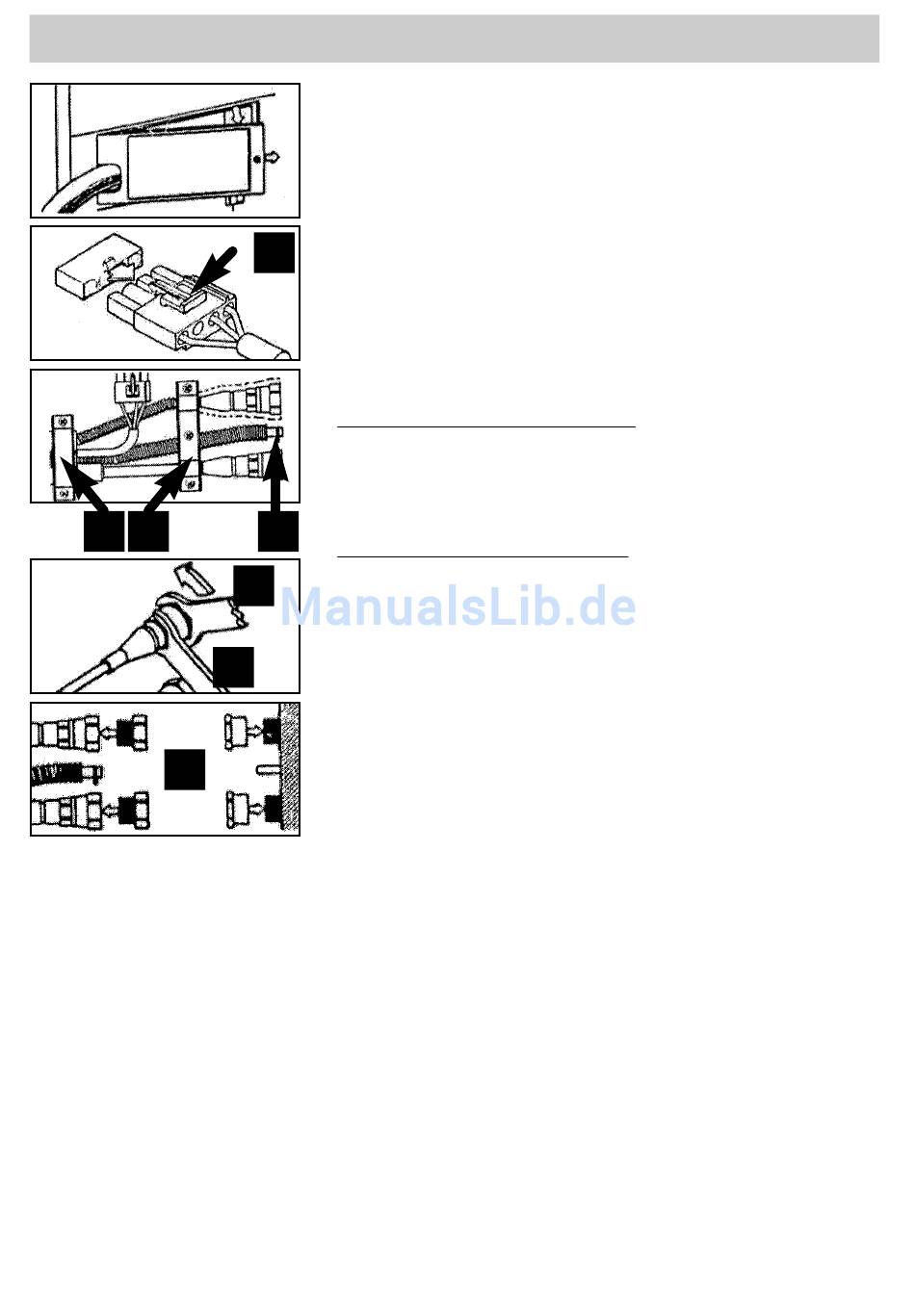

Trennungsvorgang
- Netzstecker ziehen.
- Die drei Befestigungsschrauben der Abdeckblende (7)
lösen.
- Abdeckblende leicht nach links drehen und entfernen.
- Elektroanschluss A durch Drücken des mittleren Halte-
A
clips lösen.
- Halteschelle B und C lösen und entfernen.
- Kondenswasserschlauch D vom Schlauchhalter abzie-
hen.
- Die Isolierung von der oberen Kältemittelleitung (blau)
vorsichtig lösen.
- Obere Kältemittelleitung (blau): den beiliegenden 20 mm
Gabelschlüssel F auf Kontermutter setzen und mit dem
beiliegenden 24 mm Gabelschlüssel E die Überwurfmut-
ter entgegen dem Uhrzeigersinn zügig losschrauben, bis
sich die Leitung trennen lässt.
D
- Untere Kältemittelleitung (rot): den beiliegenden 20 mm
Gabelschlüssel F auf Kontermutter setzen und mit dem
E
beiliegenden 24 mm Gabelschlüssel E die Überwurfmut-
ter entgegen dem Uhrzeigersinn zügig losschrauben, bis
sich die Leitung trennen lässt.
F
- Die vier beiliegenden Schutzkappen 16 (siehe Abb. G)
auf die Verschraubungen der Kältemittelleitungen und
Anschlüssen im Gerät schrauben.
Hinweis: Die Kältemittelleitungen dürfen nicht beschä-
digt oder geknickt werden.
