Sorel MTDC Montageanweisung Und Bedienanleitung Seite 20

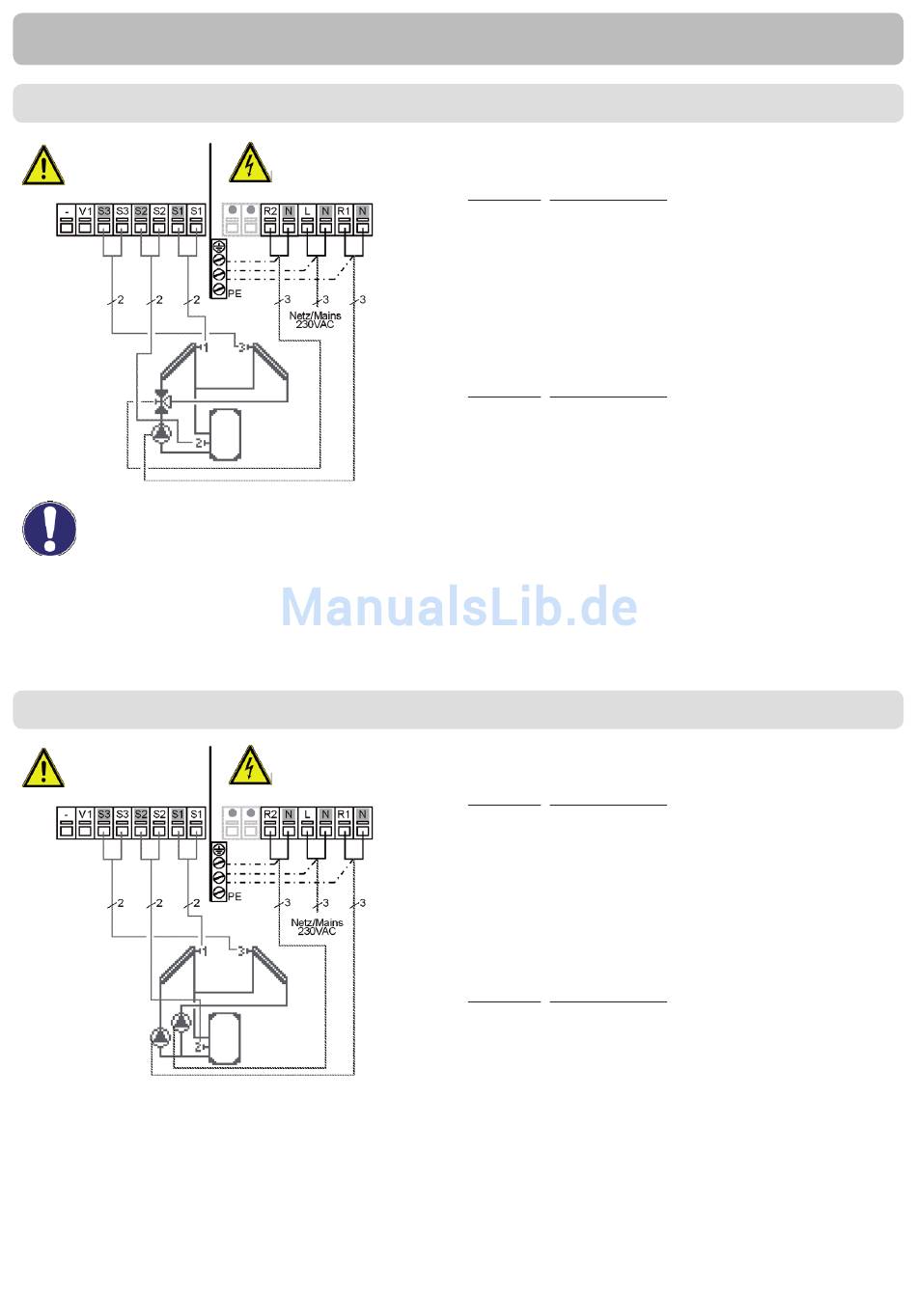

D.15 Solar 2 Koll. (Ost/West)
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Kollektor mit Fühler 3
durchströmt
Achtung
D.16 Solar 2 Koll. 2 Pumpen
Sensorseite
max. 12V
Achtung
20
Installation
Netzseite
230VAC 230VAC
Gefahr
Netzseite
230VAC 230VAC
Gefahr
Kleinspannungen max. 12VAC/DC Anschluss im
linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor 1
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Kollektor 2
Die Polung der Fühler S1 -S3 ist beliebig.
V1 / - 0-10V oder PWM +/- ( Version 3+4)
Netzspannungen 230VAC 50-60Hz Anschluss im
rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L
N Pumpe N
R2 Umschaltventil L
N Umschaltventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Kleinspannungen max. 12VAC/DC Anschluss im
linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor 1
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Kollektor 2
Die Polung der Fühler S1 -S3 ist beliebig.
V1 / - 0-10V oder PWM +/- ( Version 3+4)
Netzspannungen 230VAC 50-60Hz Anschluss im
rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe (K.1) L
N Pumpe (Koll.1)N
R2 Pumpe (Koll.2) L
N Pumpe (Koll.2) N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
