DESCRIPTION
Les diffuseurs de la série "SUB D" sont équipés d'un amplificateur en classe D de la série
®
DIGIPRO . Cet amplificateur, de très haute efficacité, permet d'obtenir des puissances de
sorties élevées avec des poids et encombrements réduits. Grâce à la basse puissance
dissipée, le refroidissement du module amplificateur se fait de manière statique évitant
l'utilisation de ventilateur.
Le circuit d'alimentation de l'amplificateur DIGIPRO® , monté sur SUB 15D diffuseur, a été
conçu pour travailler en fonction de tension d'alimentation et conçu avec la technologie
SMPS (Switched-Mode Power Supplies).
Le circuit d'alimentation de l'amplificateur DIGIPRO®, monté sur SUB 18D diffuseur, a été
conçu pour fonctionner en modalité full-range ; grâce à la technologie SMPS (Switched-
Mode Power Supplies) avec PFC (Power Factor Correction), le fonctionnement à tensions
d'alimentations de 100Vac à 240Vac, assurant les mêmes prestations acoustiques même
avec des lignes d'alimentation fluctuantes et non stabilisées.
"SUB D" est une série de diffuseurs actif en bois de bouleau, étudiés pour la sonorisation
des lieux moyennement grands.
L'enceinte SUB D est réalisée en utilisant la typologie " BAND PASS ", qui permet d'obtenir
des pressions acoustiques élevées avec des dimensions réduites.
Pour faciliter l'utilization, l'installation et le transport tous les woofer sont pourvus de:
- poignées latéraux
- support avec filet M20 pour hampe
- sièges pour appui de diffuseurs aux deux voies serie FLEXSYS ou autre subwoofer
dans la partie supérieure du box même
! prédisposition roues (uniquement SUB 18D)
Diffuseurs ont un sub-woofer actif conçu pour fonctionner en modalité stéréo ou en
modalité mono. Il est possible de configurer la fréquence de coupure (90Hz ou 120Hz) et
tournant de phase (0 ° ou 180 °). Les signaux de sortie pourrait être lié ou de contrôle par
XOVER sortie.
CARACTERISTIQUES
Refroidissement
Le refroidissement de l'amplificateur se fait au travers d'un panneau en aluminium situé
derrière le diffuseur.
La protection thermique est assurée par un circuit interne qui contrôle la température de
l'amplificateur et le protège contre la surchauffe limitant le volume général (avec
température >70°).
Si la température atteint celle maximum d'utilisation (>80°), le signal audio est placé en état
de "mute" et sera signalé par l'allumage du voyant lumineux jaune "MUTE".
Le bon volume et toutes les fonctions seront reprises automatiquement quand les
températures normales de travail auront été atteintes.
Protection
L'allumage du voyant lumineux jaune "MUTE" indique que l'amplificateur a détecté un
disfonctionnement sur le diffuseur le plaçant en état de mute.
Effectuer les vérifications suivantes :
- Contrôler que le branchement au réseau d'alimentation soit correct.
- S'assurer que la tension d'alimentation soit correcte.
- Contrôler que l'amplificateur ne soit pas en surchauffe.
- Débrancher du réseau d'alimentation le diffuseur et attendre quelques minutes et
puis essayer à nouveau
Si après ces tests, le voyant ne s'éteint pas, contacter un centre d'assistance autorisé.
21
BRANCHEMENTS
Branchement au réseau d'alimentation
Chaque enceinte active est dotée de son cordon d'alimentation. Le branchement
s'effectue au moyen d'un connecteur modèle Neutrik POWER CON® (bleu) qui rend aisé
et rapide le branchement de l'enceinte et assure un excellent blocage.
Le même connecteur sert de passage à allumer et éteindre le haut-parleur.
L'appareil doit être branché à un réseau d'alimentation en mesure de fournir la puissance
maximum requise.
Relance alimentation de réseau
À l'arrière de l'enceinte, on trouve un connecteur Neutrik POWER CON® (gris) pour la
relance de l'alimentation de réseau.
Cette prise sert pour relancer l'alimentation à une autre enceinte et réduire ainsi les
branchements directs au réseau. Les absorptions maximums des amplificateurs sont
reportées sur la façade de l'amplificateur.
Le nombre maximum d'enceintes pouvant être reliées varie aussi bien en fonction des
absorptions maximums des enceintes que du courant maximum de la première prise
d'alimentation.
IINSTALLATION DU DIFFUSEUR
ATTENTION
Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger
pour l'intégrité des personnes et des structures.
Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs
sans systèmes d'ancrage appropriés.
Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries.
Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation en
appui

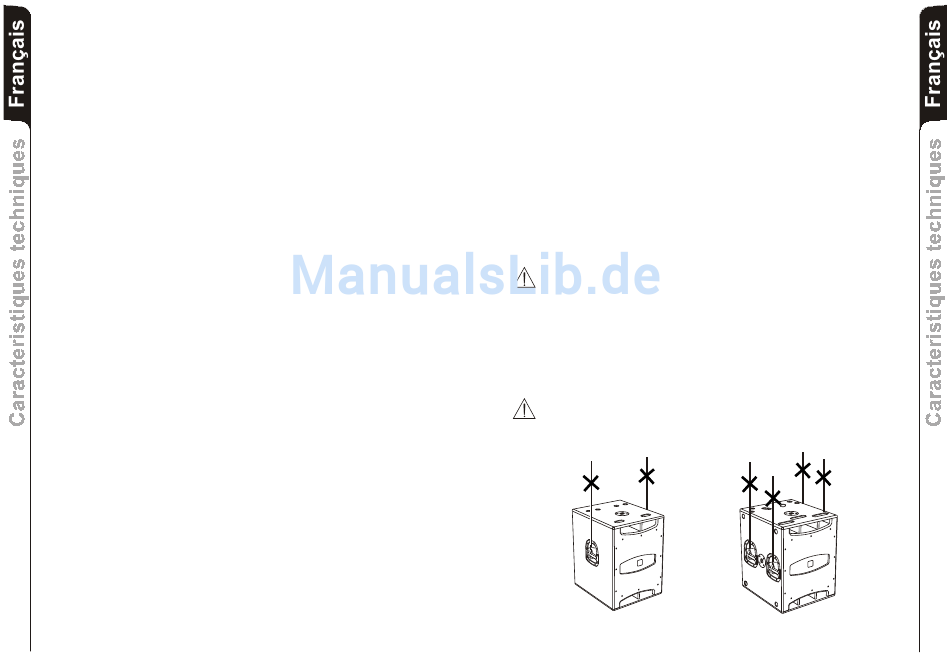

ATTENTION
Ne jamais utiliser les poignées pour suspendre l'enceinte!
